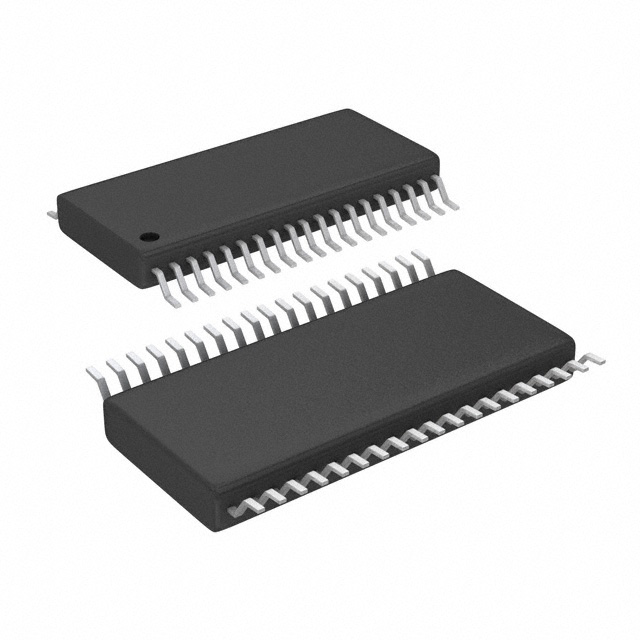

ADS8688IDBTR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 92dB 500Ksps 16bit 8 16 SPI Differential,Single-Ended 1.65V~5.25V SAR TSSOP-38 贴片安装,黏合安装
供应商型号: 26M-ADS8688IDBTR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) ADS8688IDBTR

ADS8688IDBTR概述

    ADS8684 和 ADS8688:高性能16位SAR模数转换器

    产品简介


    ADS8684 和 ADS8688 是由德州仪器(Texas Instruments)生产的高性能模拟信号采集系统。它们是基于逐次逼近型(SAR)架构的16位模数转换器(ADC),能够以500千次采样每秒(kSPS)的速度进行数据采集。这些器件适用于多种工业应用场景,包括电力自动化、保护继电器和PLC模拟输入模块等。

    技术参数


    - 分辨率:16位
    - 通道数:ADS8684(4个单端通道)、ADS8688(8个单端通道)
    - 采样率:500 kSPS
    - 电压范围:双极性:±10.24 V, ±5.12 V, ±2.56 V;单极性:10.24 V, 5.12 V
    - 模拟供电电压:1.65 V至5 V
    - 数字供电电压:1.65 V至5.25 V
    - 参考电压:4.096 V,具有低温度漂移
    - 精度:DNL(差分非线性误差):±0.5 LSB;INL(积分非线性误差):±0.75 LSB
    - 信噪比:92 dB
    - 总谐波失真:-102 dB
    - 功耗:65 mW

    产品特点和优势


    - 高精度和低噪声:凭借±0.5 LSB的DNL误差和±0.75 LSB的INL误差,以及92 dB的信噪比和-102 dB的总谐波失真,ADS8684 和 ADS8688 能够提供卓越的信号采集性能。
    - 宽电压范围:支持从±10.24 V到5.12 V的宽电压范围,适应不同的应用场景。
    - 过压保护:内置高达±20 V的过压保护功能,确保安全可靠。
    - 简单易用的接口:支持SPI兼容接口和菊花链模式,便于集成和扩展。
    - 温度稳定性:4.096 V参考电压具有低温度漂移特性,确保长时间运行的稳定性。

    应用案例和使用建议


    - 电力自动化:用于实时监测电力系统的电流和电压信号,确保电力系统的稳定运行。
    - 保护继电器:可以作为保护继电器的一部分,对电路故障进行快速响应。
    - PLC模拟输入模块:通过精确采集模拟信号,为可编程逻辑控制器(PLC)提供可靠的数据支持。
    使用建议:
    - 确保参考电压稳定,以提高信号采集的准确性。
    - 在高速采样时,需要适当增加滤波电路以减少噪声干扰。
    - 考虑到过温保护,建议在高温环境下使用散热片或散热风扇。

    兼容性和支持


    - 兼容性:支持多种单极性和双极性输入范围,可以与多种不同类型的传感器和设备无缝连接。
    - 支持:提供详细的文档和技术支持,包括应用指南和参考设计。用户可以通过TI官网获取更多资源和帮助。

    常见问题与解决方案


    1. Q: 如何正确配置参考电压?
    - A: 参考电压应根据具体应用场景进行选择,通常使用内部4.096 V参考电压。确保参考电压稳定,避免电源波动对采样结果的影响。
    2. Q: 如何优化噪声性能?
    - A: 通过增加外部滤波电路(如RC滤波器)来减少噪声干扰,特别是在高速采样时。
    3. Q: 过压保护如何设置?
    - A: 配置适当的输入范围,使输入信号不超过器件的最大额定值(±20 V)。使用过压保护电路来进一步提高安全性。

    总结和推荐


    ADS8684 和 ADS8688 是高度集成的高性能模数转换器,适用于各种工业应用。其高精度、宽电压范围、出色的噪声抑制能力和简单易用的接口使其在市场上具备很强的竞争优势。对于需要精确测量和实时数据采集的应用场景,强烈推荐使用ADS8684 和 ADS8688。

ADS8688IDBTR参数

参数
位数 16
采样率 500Ksps
电压-电源,模拟 5V
通道数 8
分辨率 16bit
电压 - 电源,数字 1.65V~5.25V
接口类型 SPI
输入类型 Differential,Single-Ended
架构 SAR
信噪比 92dB
9.8mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADS8688IDBTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS8688IDBTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS8688IDBTR ADS8688IDBTR数据手册

ADS8688IDBTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.547
10+ ¥ 36.5591
50+ ¥ 34.642
100+ ¥ 33.1126
500+ ¥ 31.875
库存: 948
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 40.54
直接购买
加入购物车
