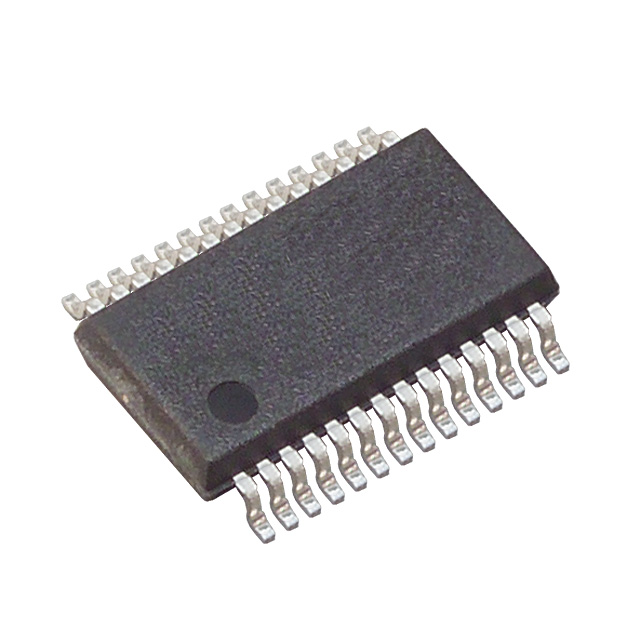

ADS803E

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 69dB 5Msps 12bit 1 12 Parallel Differential,Single-Ended 5V Pipelined SSOP-28 贴片安装
供应商型号: ADS803E
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) ADS803E

ADS803E概述


    产品简介


    产品名称:ADS803 12-Bit Pipelined ADC
    产品类型:
    ADS803是一款高速、高动态范围的12位逐次逼近寄存器(SAR)模拟到数字转换器(A/D)。这种类型的ADC因其能够在高采样率下提供出色的信号处理性能而被广泛应用于多种场景。
    主要功能:
    - 高SFDR:82dB(奈奎斯特速率)
    - 高SNR:69dB
    - 低功耗:115mW
    - 低DLE:0.25LSB
    - 灵活的输入范围
    - 超范围指示
    应用领域:
    - 中频(IF)和基带数字化
    - CCD图像扫描仪
    - 测试仪器

    技术参数


    - 分辨率:12位
    - 采样率:最高5MHz
    - 动态范围:
    - SNR:69dB
    - SFDR:82dB
    - 功耗:115mW
    - 输入范围:
    - 单端:1.5V至3.5V
    - 全程:0V至5V
    - 电源电压:+4.7V至+5.3V
    - 存储温度范围:-40°C至+150°C
    - 引脚配置:SSOP-28

    产品特点和优势


    - 高性能动态范围:ADS803具备高SFDR和SNR,使其适用于对动态范围要求较高的应用,如通信和医疗成像。
    - 低功耗设计:仅需115mW的功耗,适合便携式和电池供电设备。
    - 高精度输入:最小差分线性误差为±0.25LSB,确保了优异的测量精度。
    - 灵活的输入范围选择:通过内部参考或外部参考选择不同的输入范围,适应不同应用场景的需求。
    - 超范围指示:提供过压指示功能,有助于前端电路的优化。

    应用案例和使用建议


    使用场景示例
    ADS803广泛应用于测试仪器、通信系统、视频系统和医疗成像等领域。例如,在高速数据采集系统中,它能够准确地捕捉并数字化信号,进而进行进一步的处理和分析。
    使用建议
    - 信号耦合方式选择:根据应用场景选择合适的信号耦合方式,例如单端耦合或差分耦合。差分耦合可显著降低偶次谐波的影响。
    - 外部参考电压的选择:可根据需要使用内部或外部参考电压来实现最佳的输入范围匹配。

    兼容性和支持


    ADS803与多种外围电路兼容,可以通过选择不同的外部参考电阻来调整参考电压。此外,TI公司提供了详尽的技术文档和软件工具,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:产品启动时出现数据异常
    - 解决方法:检查时钟脉冲是否稳定,确保时钟周期满足规定的时间范围(200ns至105ns)。

    2. 问题:过电压导致输出不稳定
    - 解决方法:利用超范围指示功能,减少前端增益级的增益以避免过电压现象。

    总结和推荐


    总结:
    ADS803是一款出色的12位逐次逼近寄存器(SAR)模拟到数字转换器,具备高性能的动态范围、低功耗和灵活的输入范围选择等特点。适用于对精度和动态范围有严格要求的应用场景。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐ADS803用于各种高速数据采集和精密测量任务。无论是在测试仪器、通信设备还是视频处理系统中,它都能够发挥出色的表现。

ADS803E参数

参数
通道数 1
接口类型 Parallel
输入类型 Differential,Single-Ended
电压-电源,模拟 5V
架构 Pipelined
电压 - 电源,数字 5V
分辨率 12bit
位数 12
采样率 5Msps
信噪比 69dB
10.5mm(Max)
5.6mm(Max)
2mm(Max)~50μm(Min)
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 管装
