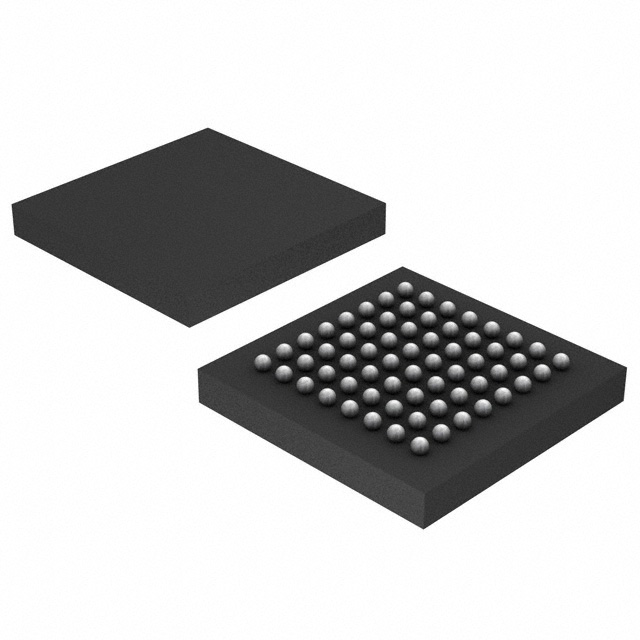

DDC232CKZXGR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 6Ksps 19bit 32 20 SPI Single-Ended 2.7V~5.25V Sigma-Delta BGA 贴片安装,黏合安装 8mm*8mm*1.01mm
供应商型号: DDC232CKZXGR
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 模数转换器(ADC) DDC232CKZXGR

DDC232CKZXGR概述


    产品简介


    DDC232:32通道电流输入模拟数字转换器
    DDC232是一款由德州仪器(Texas Instruments)生产的高精度、低噪声的模拟数字转换器(A/D转换器),专为处理32个独立的低水平电流信号而设计。它具有双重切换积分器前端结构,可以在两个积分器之间连续集成电流,提供卓越的测量精度。DDC232适用于多种应用场景,如CT扫描仪数据采集系统(DAS)、光电二极管传感器和X射线检测系统。

    技术参数


    供电要求
    - 模拟电源电压(AVDD):4.75V至5.25V
    - 数字电源电压(DVDD):2.7V至3.6V
    - 工作温度范围:0°C至+70°C
    电气特性
    - 动态特性:
    - 数据速率:高达6kSPS(DDC232CK),3.125kSPS(DDC232C)
    - 积分时间(tINT):连续模式下为166ms至1s
    - 精度:
    - 噪声:对于低电平输入,CSENSOR=50pF时为5.3ppm FSR(均方根)
    - 积分线性误差:±0.025%读数,±1.0ppm FSR
    - 功耗:每个通道7mW(DDC232C),10mW(DDC232CK)

    产品特点和优势


    DDC232的特点和优势如下:
    1. 高精度:具有出色的积分线性误差和低噪声特性,确保了数据的准确性和可靠性。
    2. 双通道集成器:通过连续电流积分,使得每个通道的信号可以被精确测量,实现无缝的数据采集。
    3. 灵活的集成时间:可调的积分时间允许从飞安到毫安的广泛电流范围测量。
    4. 低功耗:在连续模式下的功耗非常低,适合于低功耗的应用场景。
    5. 易于集成:采用BGA封装,简化了PCB设计,并且通过串行接口支持多设备级联。

    应用案例和使用建议


    典型应用场景:
    1. 医疗成像设备:CT扫描仪和X射线检测系统中的数据采集系统。
    2. 光电传感器:用于环境监测和工业自动化系统的光信号转换。
    使用建议:
    1. 正确设置积分时间:根据具体的应用需求,合理选择积分时间以获得最佳的测量精度。
    2. 注意电源管理:确保模拟电源和数字电源的稳定,避免因电压波动导致的数据不准确。
    3. 接地设计:尽量保持模拟地和数字地的干净,减少噪声干扰。

    兼容性和支持


    兼容性:
    - DDC232可通过串行接口进行多设备级联,方便构建大型的数据采集系统。
    - 其他电子元器件如光电二极管传感器和相关的控制电路可以与其无缝对接。
    支持和服务:
    - 德州仪器提供详尽的技术文档和支持,帮助用户解决安装和调试过程中遇到的问题。
    - 官方网站提供了丰富的资源库和论坛,用户可以获取最新的软件更新和技术支持。

    常见问题与解决方案


    常见问题:
    1. 数据采集精度不足
    - 解决方案:检查积分时间和参考电压是否正确设置,确保电源电压稳定。
    2. 噪声过大
    - 解决方案:改进接地设计,确保模拟地和数字地之间的隔离。
    3. 设备无法正常工作
    - 解决方案:参照官方文档进行设备配置,确保所有引脚连接正确。

    总结和推荐


    总体评价:
    DDC232是一款非常适合于医疗成像和光电传感器应用的高性能模拟数字转换器。它的高精度、低噪声和灵活性使其在市场上具备很强的竞争力。
    推荐:
    对于需要处理大量低水平电流信号并要求高精度和可靠性的应用场景,DDC232是理想的选择。无论是在医疗成像还是光电传感领域,它的卓越性能都将大大提升系统的整体性能。

DDC232CKZXGR参数

参数
电压 - 电源,数字 2.7V~5.25V
输入类型 Single-Ended
接口类型 SPI
电压-电源,模拟 5V
采样率 6Ksps
分辨率 19bit
通道数 32
信噪比 -
位数 20
架构 Sigma-Delta
长*宽*高 8mm*8mm*1.01mm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DDC232CKZXGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DDC232CKZXGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DDC232CKZXGR DDC232CKZXGR数据手册

DDC232CKZXGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
