首页  >  产品百科  >  TLC5620CD

TLC5620CD

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 48Ksps 8bit 4 8 SPI 5V String DAC SOIC-14 贴片安装
供应商型号: TLC5620CD
供应商: 国内现货
标准整包数: 1

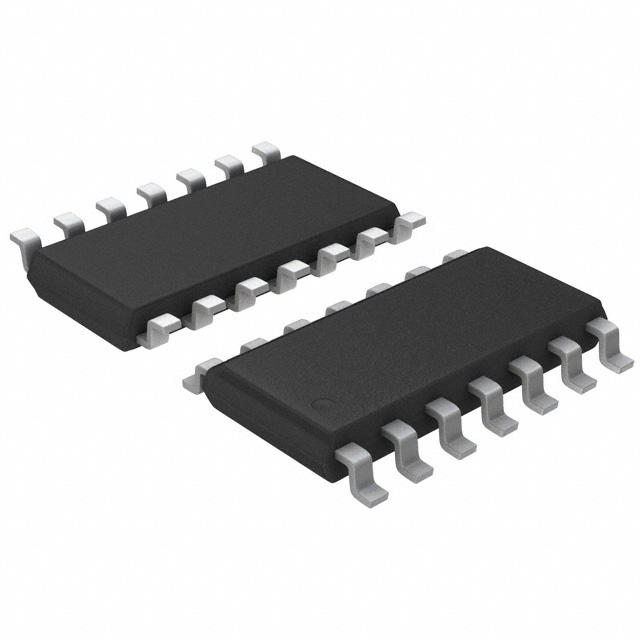

TEXAS INSTRUMENTS 模数转换器(ADC) TLC5620CD

TLC5620CD概述


    产品简介


    TLC5620C 和 TLC5620I 是四通道8位电压输出数字模拟转换器(DAC)。这些设备的主要功能是将数字信号转换为模拟电压信号,具有单电源5V操作的特点。其主要应用领域包括可编程电压源、数字控制放大器/衰减器、移动通信、自动测试设备、过程监控和控制以及信号合成等。

    技术参数


    - 电压范围:根据选择的范围位,输出电压可以是参考电压的一倍或两倍,并且可以通过GND进行调整。
    - 电源电压:4.75V 到 5.25V。
    - 参考电压:最高到 VDD – 1.5V。
    - 全幅模拟输出电压:高达3.5V(当负载电阻为10kΩ)。
    - 输入输出接口:串行接口,包含一个三线控制总线。
    - 温度范围:
    - TLC5620C:0°C 至 70°C。
    - TLC5620I:-40°C 至 85°C。
    - 封装类型:
    - D 封装(小外形封装)。
    - N 封装(塑料双列直插式封装)。

    产品特点和优势


    TLC5620C 和 TLC5620I 的显著特点是其高阻抗参考输入、内部上电复位功能以及低功耗操作。其四通道设计使其能够同时更新四个独立的DAC,非常适合空间受限的应用。此外,半缓冲输出的设计有助于降低外部电路的复杂性,进一步提升了其市场竞争力。

    应用案例和使用建议


    应用案例:在移动通信设备中,TLC5620C 和 TLC5620I 可用于调节射频信号的幅度,提供精确的模拟信号。在自动测试设备中,它们可用于校准各种传感器或执行精密测量任务。
    使用建议:为了充分发挥TLC5620C和TLC5620I的优势,在使用时应确保参考电压的稳定性和电源电压的适当范围。对于需要高精度的应用,应注意对温度变化引起的误差进行补偿。在设计电路时,建议使用图15所示的输出缓冲方案,以实现最佳性能。

    兼容性和支持


    TLC5620C 和 TLC5620I 支持CMOS兼容的串行接口,易于与多种微处理器和微控制器接口。厂商提供了详细的技术文档和支持服务,帮助用户进行调试和维护。

    常见问题与解决方案


    1. Q: 输出电压不稳定
    - A: 检查参考电压是否稳定,并确认负载电阻没有过高或过低。
    2. Q: 更新速度慢
    - A: 确认CLK频率不超过1MHz,并检查LOAD信号和LDAC信号的时间设置是否符合要求。
    3. Q: 模拟输出偏差大
    - A: 调整参考电压,确保其在额定范围内。此外,确认负载电阻的选择适合具体应用。

    总结和推荐


    TLC5620C 和 TLC5620I 是一款功能强大且实用的四通道8位DAC,适用于多种复杂的应用场景。其卓越的性能、广泛的温度适应范围和良好的技术支持使其成为电子设计工程师的理想选择。强烈推荐在需要高精度和可靠性模拟信号输出的应用中使用。

TLC5620CD参数

参数
信噪比 -
接口类型 SPI
输入类型 -
位数 8
电压-电源,模拟 5V
电压 - 电源,数字 5V
采样率 48Ksps
分辨率 8bit
架构 String DAC
通道数 4
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TLC5620CD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC5620CD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC5620CD TLC5620CD数据手册

TLC5620CD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 32.7266
3000+ ¥ 31.9284
6000+ ¥ 30.8641
库存: 24600
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 32726.6
直接购买
加入购物车
