THS1030CDW

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~5.5V 57dB 30Msps 10bit 10 Parallel Differential,Single-Ended 3V~5.5V Pipelined SOIC-28 贴片安装
供应商型号: 25E-THS1030CDW
供应商: 国内现货
标准整包数: 1

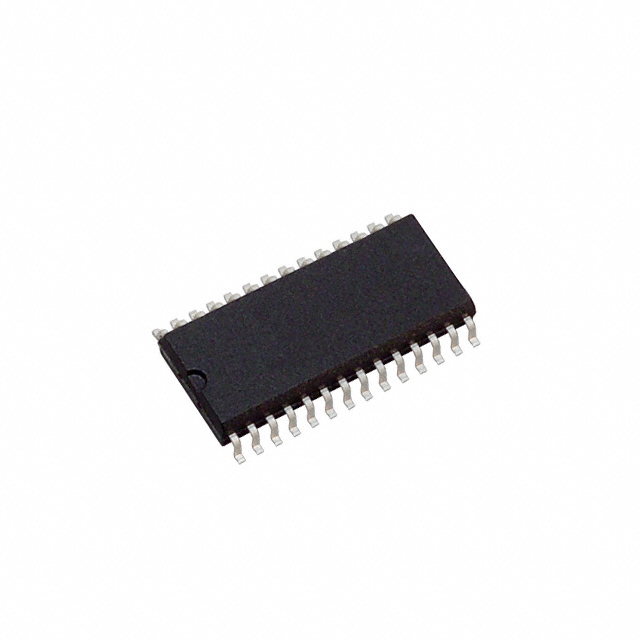

TEXAS INSTRUMENTS 模数转换器(ADC) THS1030CDW

THS1030CDW概述

    THS1030: 10-Bit Resolution, 30 MSPS Analog-to-Digital Converter

    1. 产品简介


    THS1030 是一款由CMOS技术制造的低功耗、10位分辨率、30 MSPS采样率的模拟数字转换器(ADC)。它的工作电压范围为3V到5.5V。THS1030专为电路开发者提供了灵活性,使其能够应对各种设计需求。该产品广泛应用于机顶盒、视频、多媒体、图像处理、高速采集及通信等领域。尤其适合像彩色扫描仪、数字复印机、数码相机和摄像机这样的CCD输入系统。

    2. 技术参数


    - 分辨率: 10位
    - 最大采样速率: 30 MSPS
    - 参考电压输入范围: -0.3 V 到 AVDD + 0.3 V
    - 电源电压范围: AVDD 和 DVDD: 3 V 至 5.5 V
    - 差分非线性: ±0.3 LSB
    - 信号噪声比: 57 dB
    - 无杂散动态范围: 60 dB
    - 可调内部电压参考
    - 过压指示器
    - 掉电模式

    3. 产品特点和优势


    THS1030具有多种优势,如高分辨率和快速采样速度,使其适用于需要高精度和高速度的场合。其灵活的配置选项(单端或差分输入)和可调节的内部电压参考,使得THS1030能够满足不同的设计要求。此外,它的低功耗特性使其成为电池供电设备的理想选择。通过提供过压指示器和掉电模式,THS1030还提高了系统的可靠性和稳定性。

    4. 应用案例和使用建议


    THS1030非常适合应用于彩色扫描仪、数字复印机、数码相机和摄像机等设备。对于需要高精度图像捕获和处理的应用,THS1030是一个理想的选择。根据手册中的指导,建议在设计时充分考虑输入信号的范围,以确保准确度和稳定性。例如,在使用外部参考电压时,应确保参考电压在规定的范围内,并且要避免过载情况的发生。

    5. 兼容性和支持


    THS1030可与TLC876引脚兼容。该产品支持多种封装形式,包括TSSOP-28 PW和SOP-28 DW,分别适用于不同的应用需求。此外,德州仪器提供了详尽的技术支持和文档,帮助开发者更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题: 无法达到指定的采样率。
    - 解决办法: 检查电源电压是否符合规定,确认所有输入信号都在允许范围内。

    - 问题: 输出数据不稳定。
    - 解决办法: 确认所有接地和参考电压连接正确,检查是否存在噪声干扰。
    - 问题: 高温下性能下降。
    - 解决办法: 使用THS1030I型号,并确保在规定的工作温度范围内使用。

    7. 总结和推荐


    THS1030是一款高性能的10位ADC,具有广泛的适用性和强大的技术规格。其灵活性、高精度和低功耗特性使其成为许多应用的理想选择。特别适合于图像处理和高速数据采集等对精度要求较高的场合。基于其全面的优势和可靠性,强烈推荐使用THS1030。
    通过以上内容,我们对THS1030这款产品进行了详细而全面的解析,希望能为您的设计提供有力的支持。

THS1030CDW参数

参数
输入类型 Differential,Single-Ended
位数 10
电压-电源,模拟 3V~5.5V
通道数 -
采样率 30Msps
接口类型 Parallel
信噪比 57dB
架构 Pipelined
分辨率 10bit
电压 - 电源,数字 3V~5.5V
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-28
安装方式 贴片安装
零件状态 停产
包装方式 管装

THS1030CDW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS1030CDW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS THS1030CDW THS1030CDW数据手册

THS1030CDW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 51.6016
5000+ ¥ 49.2918
10000+ ¥ 47.5062
库存: 2869
起订量: 194 增量: 0
交货地:
最小起订量为:10
合计: ¥ 516.01
直接购买
加入购物车
