ADS7852YB/2K

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 72dB 500Ksps 12bit 8 12 Parallel Single-Ended 5V SAR TQFP-32 贴片安装,黏合安装 5mm*5mm*1mm
供应商型号: ADS7852YB/2K
供应商: 国内现货
标准整包数: 1000

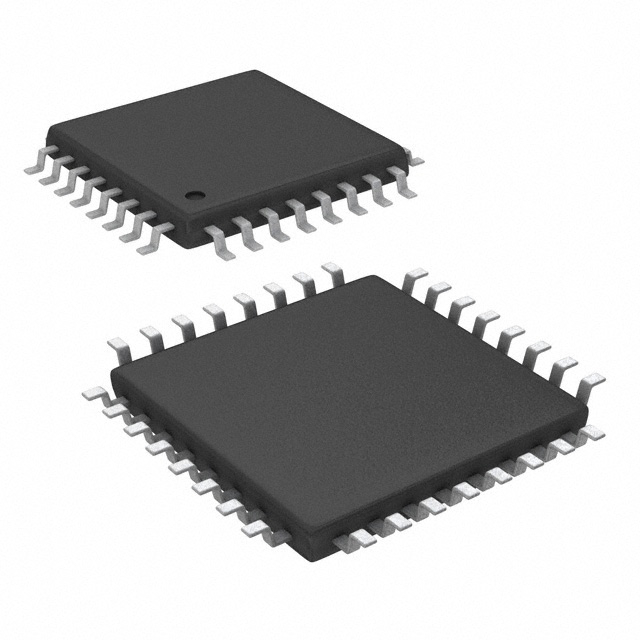

TEXAS INSTRUMENTS 模数转换器(ADC) ADS7852YB/2K

ADS7852YB/2K概述

    ADS7852 8-Channel 12-Bit Analog-to-Digital Converter

    产品简介


    ADS7852 是一款由德州仪器(TI)生产的 8 通道、12 位模拟到数字转换器,具备采样保持、内部 2.5V 参考电压和完整的 12 位并行输出接口。它广泛应用于多通道应用中,尤其在低功耗和小型化设计方面表现卓越。典型功耗为 13mW,适用于数据采集、测试和测量、工业过程控制及医疗设备等领域。

    技术参数


    - 分辨率: 12 位
    - 采样率: 500kHz
    - 参考电压范围: 2.0V 至 2.55V
    - 输入范围: 0V 至 2.5V 的两倍
    - 电源要求: 单一 5V 供应
    - 总谐波失真 (THD): –74dB(在 50kHz 时)
    - 信噪比 (SNR): 72dB(在 50kHz 时)
    - 无缺失代码
    - 内部参考电压: 2.5V(可调)
    - 最大功率消耗: 325mW
    - 最大结温: +150°C
    - 封装形式: TQFP-32

    产品特点和优势


    - 低功耗: 正常模式下仅为 13mW,睡眠模式下更是减少至 2mW。
    - 集成参考电压: 内置 2.5V 参考电压,提供稳定的信号基准。
    - 高精度: 积分线性误差 ±1 LSB,差分线性误差 ±0.5 LSB。
    - 宽工作温度范围: 能在 -40°C 到 +85°C 的温度范围内正常工作。
    - 灵活的通道选择: 通过三个地址引脚 A0, A1 和 A2 选择八个输入通道。

    应用案例和使用建议


    - 数据采集: 适合高精度的数据采集系统,例如实验室设备和工业传感器。
    - 测试和测量: 用于需要高精度和高速度的测试设备,如示波器和频谱分析仪。
    - 医疗设备: 在医疗设备中,如心电图机,能够提供准确的信号转换。
    使用建议:
    - 确保参考电压稳定,建议使用低ESR的陶瓷和钽电容进行滤波。
    - 选择合适的驱动电路以确保在采样周期内快速充电。
    - 在高精度应用中,尽量避免动态负载对参考电压的影响。

    兼容性和支持


    - 封装: ADS7852 提供 TQFP-32 封装。
    - 配套支持: TI 提供全面的技术支持和文档资源,包括详细的电气特性、温度范围等。
    - 可靠性: 符合 TI 的标准保修政策,确保产品可靠性和长期使用。

    常见问题与解决方案


    - Q: 电源纹波影响信号精度如何解决?
    - A: 使用一个高容量的电容(如 2.2μF 钽电容)进行滤波,同时在 VREF 引脚附近放置一个小容量电容(如 0.1μF 陶瓷电容),以减少电源纹波的影响。

    - Q: 如何处理动态负载对参考电压的影响?
    - A: 使用静态负载,或者在参考电压源和芯片之间增加适当的缓冲电路以隔离负载变化。

    总结和推荐


    ADS7852 是一款高性能的多通道模拟到数字转换器,具有低功耗、高精度、宽工作温度范围等显著优势。它非常适合于数据采集、测试和测量等需要高精度和低功耗的应用场景。如果你正在寻找一款能在各种环境中可靠工作的转换器,ADS7852 是一个值得考虑的选择。

ADS7852YB/2K参数

参数
输入类型 Single-Ended
电压-电源,模拟 5V
电压 - 电源,数字 5V
采样率 500Ksps
位数 12
通道数 8
信噪比 72dB
分辨率 12bit
架构 SAR
接口类型 Parallel
长*宽*高 5mm*5mm*1mm
通用封装 TQFP-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADS7852YB/2K厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS7852YB/2K数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS7852YB/2K ADS7852YB/2K数据手册

ADS7852YB/2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 43.778
2000+ ¥ 42.665
3000+ ¥ 41.552
库存: 8000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 43778
