首页  >  产品百科  >  TLC7628CDWR

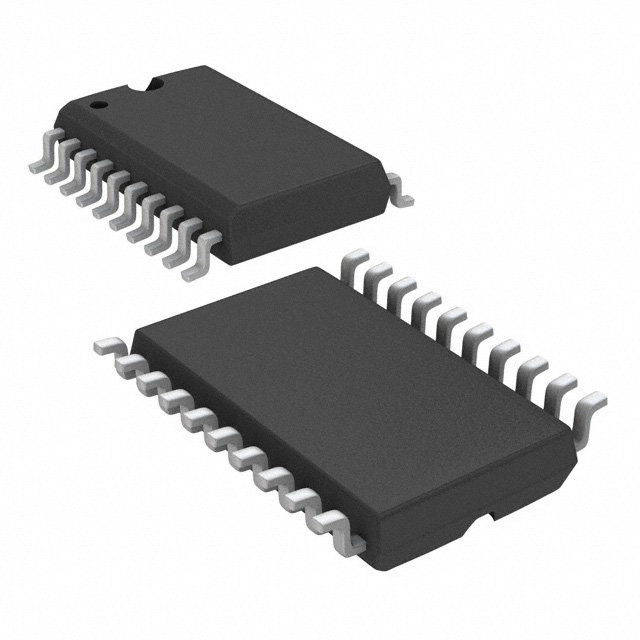

TLC7628CDWR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 10.8V~15.75V 10MS/s 8bit 2 8 Parallel 10.8V~15.75V R-2R SOIC-20 贴片安装,黏合安装 2.35mm(高度)
供应商型号: TLC7628CDWR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) TLC7628CDWR

TLC7628CDWR概述


    产品简介


    TLC7628C 是一款由德州仪器(TI)设计的双通道8位数字模拟转换器(DAC)。它具有独立的数据锁存器,能够确保紧密的数据匹配。该DAC可通过单一8位输入端口将数据传输到任意一个通道的数据锁存器中。控制信号DACA/DACB用来选择加载哪一个通道。写入周期类似于随机存储器(RAM),这使得它能轻松地与流行的微处理器总线和输出端口接口。TLC7628C 工作电压范围为10.8V到15.75V,能够在各种微处理器控制的增益设定和信号控制应用中发挥出色表现。此外,该器件还具有单调性保证,在整个模数转换范围内输出均呈单调变化,特别适合于数字信号处理(DSP)应用,如与TMS320接口。

    技术参数


    - 分辨率:8位
    - 线性误差:±1/2 LSB
    - 功耗:20 mW
    - 建立时间:100 ns
    - 传播延迟时间:80 ns
    - 工作电压范围:10.8 V 至 15.75 V
    - 工作温度范围:0°C 至 +70°C

    产品特点和优势


    TLC7628C 在微处理器控制应用中表现出色,特别适合需要高精度转换的应用场合。由于其独特的CMOS技术和单调性的保证,使得它在高精度模拟信号处理中具有显著的优势。此外,其快速的控制信号响应时间和低功耗也是其市场竞争力的重要因素。

    应用案例和使用建议


    TLC7628C 常用于需要精确模拟信号输出的各种工业控制系统,如电机控制、信号调节和通信系统。例如,在一个电机控制应用中,TLC7628C 可以用来生成精确的控制信号,从而实现电机的平滑调速。对于具体应用,应注意根据负载条件调整参考电压和外部电阻,以达到最佳性能。

    兼容性和支持


    TLC7628C 具有与多种微处理器和外围设备的良好兼容性,适用于不同的嵌入式系统设计。德州仪器提供了详尽的技术支持,包括产品文档、应用指南和技术论坛,以便用户能够顺利进行集成和调试。

    常见问题与解决方案


    - 问题:无法正常读取数字输入数据。
    - 解决方案:检查供电电压是否在10.8V至15.75V之间,同时确认数据输入信号是否稳定且在正确的电压电平上。

    - 问题:输出信号失真严重。
    - 解决方案:检查外部电路连接是否正确,尤其是参考电压的设置和反馈网络中的电阻匹配。

    总结和推荐


    总体而言,TLC7628C 是一款高性能的双通道8位DAC,非常适合用于高精度模拟信号处理应用。其优异的性能参数、高可靠性及德州仪器全面的支持服务,使其在市场上具有很强的竞争力。对于那些对模拟信号要求较高的应用来说,TLC7628C 是一个非常值得推荐的选择。

TLC7628CDWR参数

参数
通道数 2
分辨率 8bit
位数 8
信噪比 -
接口类型 Parallel
电压 - 电源,数字 10.8V~15.75V
输入类型 -
架构 R-2R
采样率 10MS/s
电压-电源,模拟 10.8V~15.75V
长*宽*高 2.35mm(高度)
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLC7628CDWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC7628CDWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC7628CDWR TLC7628CDWR数据手册

TLC7628CDWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 24.6234
3000+ ¥ 24.0228
6000+ ¥ 23.222
库存: 16195
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 24623.4
