ADS1274IPAPR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 111dB 144Ksps 24bit 4 24 SPI Differential 1.65V~1.95V Sigma-Delta HTQFP-64 贴片安装,黏合安装
供应商型号: 26M-ADS1274IPAPR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) ADS1274IPAPR

ADS1274IPAPR概述


    产品简介


    产品名称: ADS1274/ADS1278
    产品类型: Quad/Octal, 同步采样, 24位模拟数字转换器(ADC)
    主要功能:
    - 高精度测量: 可同时测量四通道(ADS1274)或八通道(ADS1278),数据率最高可达144k SPS(每秒样本数)。
    - 多模式选择: 提供高分辨率模式、高速模式、低功耗模式和低速模式,以优化速度、分辨率和功率。
    - 集成数字滤波器: 高阶斩波稳定调制器和板载降频滤波器,用于抑制模数噪声。
    应用领域:
    - 振动/模态分析
    - 多通道数据采集
    - 声学动态应变计
    - 压力传感器

    技术参数


    电源电压:
    - 模拟电源(AVDD): 4.75V至5.25V
    - 数字核心电源(DVDD): 1.65V至1.95V
    - 输入/输出电源(IOVDD): 1.65V至3.6V
    电流消耗:
    - 数据率最大时: 最大75mA (AVDD) 和 最大50mA (DVDD)
    - 低速模式时: 最小5mA (AVDD) 和 最小2.5mA (DVDD)
    工作温度范围:
    - ADS1274: -40°C 至 +125°C
    - ADS1278: -40°C 至 +105°C
    信号处理能力:
    - 通道数: 四通道/八通道
    - 采样率: 高速模式下最高144k SPS,其他模式下最高105k SPS
    - 频率响应: 有效信号带宽高达Nyquist频率的90%,波动小于0.005dB

    产品特点和优势


    高精度:
    - 高分辨率模式下信噪比(SNR)达到111dB
    - 直流精度: 偏移误差为0.25mV,增益误差为0.1%
    低漂移:
    - 偏移温漂为0.8μV/°C,增益温漂为1.3ppm/°C
    多模式支持:
    - 用户可根据应用需求选择不同的工作模式,满足不同场景下的精度和速度要求。
    强抗干扰能力:
    - 共模抑制比达到108dB,电源抑制比达到105dB

    应用案例和使用建议


    应用案例:
    - 在声学领域,用于声压传感器的数据采集。
    - 在工业检测领域,用于监测管道内部的压力变化。
    使用建议:
    - 选择合适的电源电压和电流限制,确保ADC在最佳状态下运行。
    - 考虑到高采样率下的热效应,需合理设计散热措施。

    兼容性和支持


    兼容性:
    - 与多种工业标准接口兼容,如SPI接口和帧同步接口。
    支持和维护:
    - 由德州仪器公司提供全面的技术支持和质保服务。
    - 提供详尽的产品文档和应用程序笔记,方便客户快速上手。

    常见问题与解决方案


    问题1: ADC在高速模式下出现误码。
    - 解决方案: 确认电源电压符合要求,特别是时钟输入频率不应超过规格值。
    问题2: 某些通道输出异常。
    - 解决方案: 检查相应通道的供电和接地连接是否稳固,避免噪声干扰。
    问题3: 采样率不达标。
    - 解决方案: 核实所选模式和时钟设置是否匹配所需的数据率,必要时调整时钟分频比。

    总结和推荐


    综合评估:
    - ADS1274/ADS1278是目前市场上高精度、高性能的模拟数字转换器,具备出色的信噪比和低漂移特性。
    - 在振动/模态分析、声学检测和工业数据采集等领域具有广泛应用前景。
    推荐意见:
    - 强烈推荐在需要高精度测量的应用场景中使用此产品,特别是在振动分析、工业控制和科学研究等领域。

ADS1274IPAPR参数

参数
采样率 144Ksps
分辨率 24bit
信噪比 111dB
接口类型 SPI
位数 24
架构 Sigma-Delta
电压 - 电源,数字 1.65V~1.95V
通道数 4
电压-电源,模拟 5V
输入类型 Differential
10.2mm(Max)
10.2mm(Max)
1.2mm(Max)

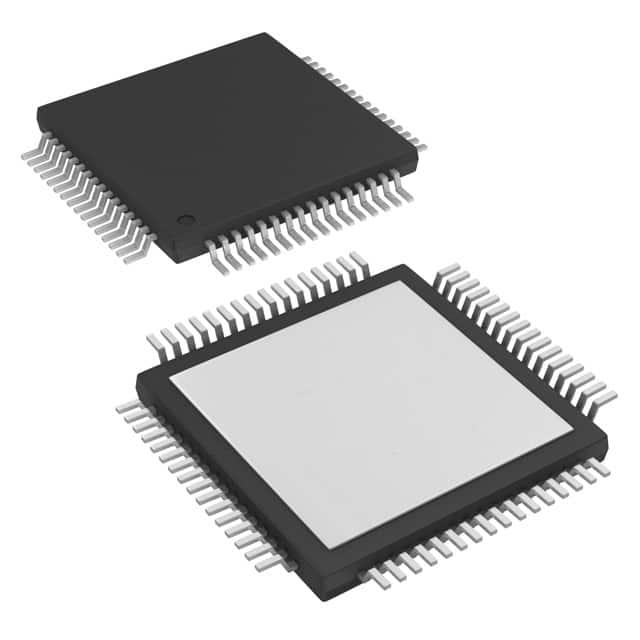

通用封装 HTQFP-64
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADS1274IPAPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS1274IPAPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS1274IPAPR ADS1274IPAPR数据手册
