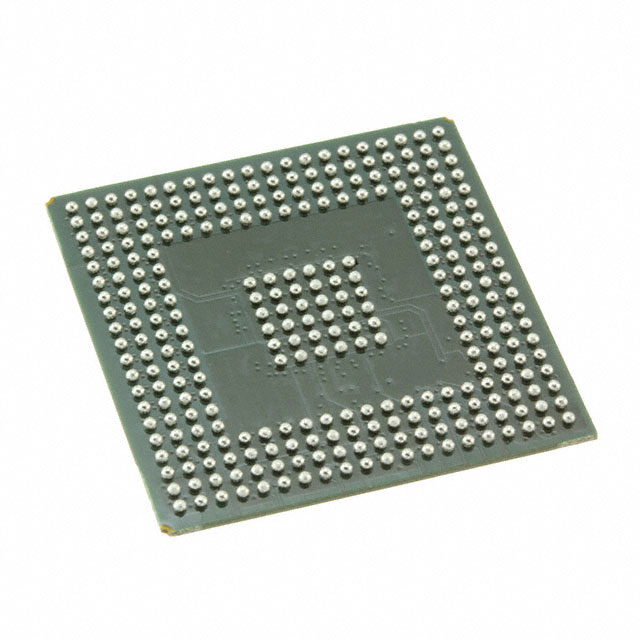

ADC10D1000CIUT/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~2V 57dB 1Gsps 10bit 2 10 LVDS,Parallel Differential 1.8V~2V Folding Interpolating BGA 贴片安装 27mm*27mm*1.78mm
供应商型号: ADC10D1000CIUT/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) ADC10D1000CIUT/NOPB

ADC10D1000CIUT/NOPB概述

    ADC10D1000/ADC10D1500 高性能模数转换器技术手册

    1. 产品简介


    ADC10D1000和ADC10D1500是德州仪器(TI)最新推出的超高速模拟数字转换器(ADC),专为需要高性能、低功耗的应用而设计。它们提供双通道和单通道模式下的10位分辨率,采样速率分别可达1.0/1.5 GSPS(非DES模式)或2.0/3.0 GSPS(单通道)。这些器件广泛应用于宽带通信系统、数据采集系统和数字示波器等领域。

    2. 技术参数


    | 参数名称 | 描述 |

    | 分辨率 | 10位 |
    | 转换速率 | 双通道:1.0/1.5 GSPS
    单通道:2.0/3.0 GSPS |
    | 码误差率(CER) | 10-18/10-18(典型值) |
    | 有效位数(ENOB) | 9.1/9.0位(典型值) |
    | 信噪比(SNR) | 57/56.8 dB(典型值) |
    | 无杂散动态范围(SFDR) | 70/68 dBc(典型值) |
    | 满功率带宽 | 2.8/2.8 GHz(典型值) |
    | DNL | ±0.25/±0.25 LSB(典型值) |
    | 功耗 | 单通道:1.61/1.92 W(典型值)
    双通道:2.77/3.59 W(典型值)
    关断模式:6/6 mW(典型值) |

    3. 产品特点和优势


    - 高精度和动态性能:ADC10D1000/ADC1500具备卓越的精度和动态性能,能够在全工作温度范围内提供优异的信号转换质量。
    - 低功耗:器件在满负载时的功耗极低,仅为2.77/3.59 W(典型值),适合对功耗有严格要求的应用场合。
    - 引脚兼容性:与ADC12D1000/1600/1800系列兼容,便于升级和替换现有设计。
    - 内置测试模式:提供了内部测试模式,方便系统调试和验证。

    4. 应用案例和使用建议


    - 宽带通信系统:适用于移动通信基站和无线接入点中的信号处理,提供实时的数据转换能力。
    - 数据采集系统:可用于高性能数据记录仪和传感器网络中的快速信号采样和处理。
    - 数字示波器:作为高性能示波器的核心组件,提供高速、高精度的信号采样能力。
    使用建议:为了保证最佳性能,建议采用良好的散热措施,并遵循TI提供的布局和接地推荐指南。同时,在进行系统集成时,应注意各通道之间的同步问题,可以利用AutoSync功能实现多芯片系统的同步操作。

    5. 兼容性和支持


    ADC10D1000/ADC1500与TI的其他高速ADC产品具有良好的兼容性,支持SPI接口扩展控制模式,方便系统集成。此外,TI还提供详细的文档和支持服务,包括IBIS模型下载和参考设计板件,以帮助客户快速完成设计并验证性能。

    6. 常见问题与解决方案


    - 问题1:功耗过高。
    - 解决方案:检查是否有不必要的通道被启用,关闭不需要的通道或将ADC设置为低功耗模式。

    - 问题2:信号失真严重。
    - 解决方案:确保输入信号的频率和幅度符合器件的规格要求,调整输入信号的偏置电压以匹配器件的最佳工作点。

    - 问题3:系统同步失败。
    - 解决方案:确保所有相关器件使用相同的时钟源,并正确配置AutoSync功能,或者手动调整延迟参数。

    7. 总结和推荐


    ADC10D1000和ADC10D1500是一款集高性能、低功耗和易于集成于一体的高速ADC产品。其卓越的动态性能、广泛的温度适应性和简便的编程接口使其成为许多应用领域的理想选择。对于需要高速、高精度信号处理的应用,强烈推荐使用这款产品。

ADC10D1000CIUT/NOPB参数

参数
输入类型 Differential
位数 10
电压 - 电源,数字 1.8V~2V
分辨率 10bit
采样率 1Gsps
通道数 2
电压-电源,模拟 1.8V~2V
架构 Folding Interpolating
信噪比 57dB
接口类型 LVDS,Parallel
长*宽*高 27mm*27mm*1.78mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ADC10D1000CIUT/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC10D1000CIUT/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC10D1000CIUT/NOPB ADC10D1000CIUT/NOPB数据手册

ADC10D1000CIUT/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11500.4216
2000+ ¥ 11208.038
3000+ ¥ 10915.6544
库存: 3000
起订量: 1000 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 11500421.6
直接购买
加入购物车
