ADC3641IRSBR

产品分类: 其他数据转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Low-Noise, Low Power Dual Channel ADC
供应商型号: ADC3641IRSBR
供应商: 国内现货
标准整包数: 1000

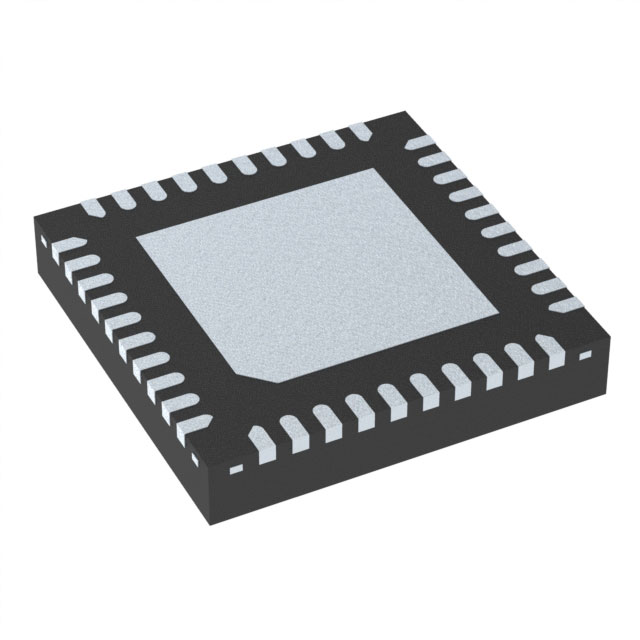

TEXAS INSTRUMENTS 其他数据转换器 ADC3641IRSBR

ADC3641IRSBR概述

    ADC364x系列双通道高速模数转换器技术手册

    产品简介


    ADC364x是一系列低噪声、超低功耗、14位分辨率的双通道模数转换器(ADC),采样速率从10 MSPS到65 MSPS。这些ADC广泛应用于工业监控、热成像、雷达、源测量单元(SMU)、全球定位系统(GPS)接收器等领域。它们通过提供出色的直流精度和动态范围,结合低功耗特性,使得这些器件非常适合用于各种高性能应用。

    技术参数


    - 分辨率:14位
    - 采样速率:10 MSPS 至 65 MSPS
    - 噪声底限:-155 dBFS/Hz
    - 超低功耗:29 mW/ch (10 MSPS) 至 72 mW/ch (65 MSPS)
    - 延迟时间:1个时钟周期
    - 内部线性度误差:±0.6 LSB
    - 内部离散线性度误差:±0.2 LSB
    - 参考电压:外部或内部
    - 工作温度范围:-40°C 至 +105°C
    - 接口:DDR 和串行CMOS
    - 封装尺寸:40-VQFN (5 mm × 5 mm)
    - 电源电压:单1.8 V

    产品特点和优势


    ADC364x系列的主要特点是低噪声和超低功耗设计。这些器件能够在广泛的频率范围内提供高精度的模数转换。此外,其仅需1个时钟周期的延迟时间,使其非常适合高速控制回路。凭借高达93-dBc的HD2、HD3杂散抑制能力,这些ADC在工业监控和雷达等应用中表现出色。

    应用案例和使用建议


    ADC364x系列广泛应用于多种领域,如高通量数据采集、工业监控、热成像和仪器仪表。例如,在雷达系统中,ADC364x能够处理高速信号采样,确保雷达系统获得清晰、稳定的图像。在使用ADC364x时,建议在高频率输入情况下采用内部参考电压,以提高信噪比。此外,适当调整时钟频率和模拟输入电压可以进一步优化系统的性能。

    兼容性和支持


    ADC364x系列支持DDR和串行CMOS两种数字接口,兼容不同类型的外部电路。TI公司提供了详尽的技术支持文档和在线支持资源,帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:如何降低功耗?
    - 解决方案:通过配置SPI接口,选择较低的采样率并启用内部参考电压,可以有效降低功耗。

    - 问题:如何提高信号质量?
    - 解决方案:确保模拟输入电压和时钟频率设置正确,同时使用外部参考电压可以显著改善信号质量。

    总结和推荐


    综上所述,ADC364x系列以其低噪声、超低功耗和广泛的适用范围,在众多高性能应用中展现出色的表现。强烈推荐在需要高精度模数转换的应用中使用这些器件,尤其是在要求极低功耗和高可靠性的情景下。无论是工业监控还是雷达系统,ADC364x都能提供卓越的性能,满足用户的多样化需求。

ADC3641IRSBR参数

参数
分辨率 -
采样率 -
接口类型 -
位数 -
通道数 -
包装方式 卷带包装

ADC3641IRSBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC3641IRSBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他数据转换器 TEXAS INSTRUMENTS ADC3641IRSBR ADC3641IRSBR数据手册

ADC3641IRSBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 212.4472
2000+ ¥ 207.046
3000+ ¥ 201.6448
库存: 10000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 212447.2
直接购买
加入购物车
