首页  >  产品百科  >  6069-410-045

6069-410-045

产品分类: 其他数据转换器
厂牌: DIGILENT
产品描述: 32bit
供应商型号: ET-4126413
供应商: 海外现货
标准整包数: 1

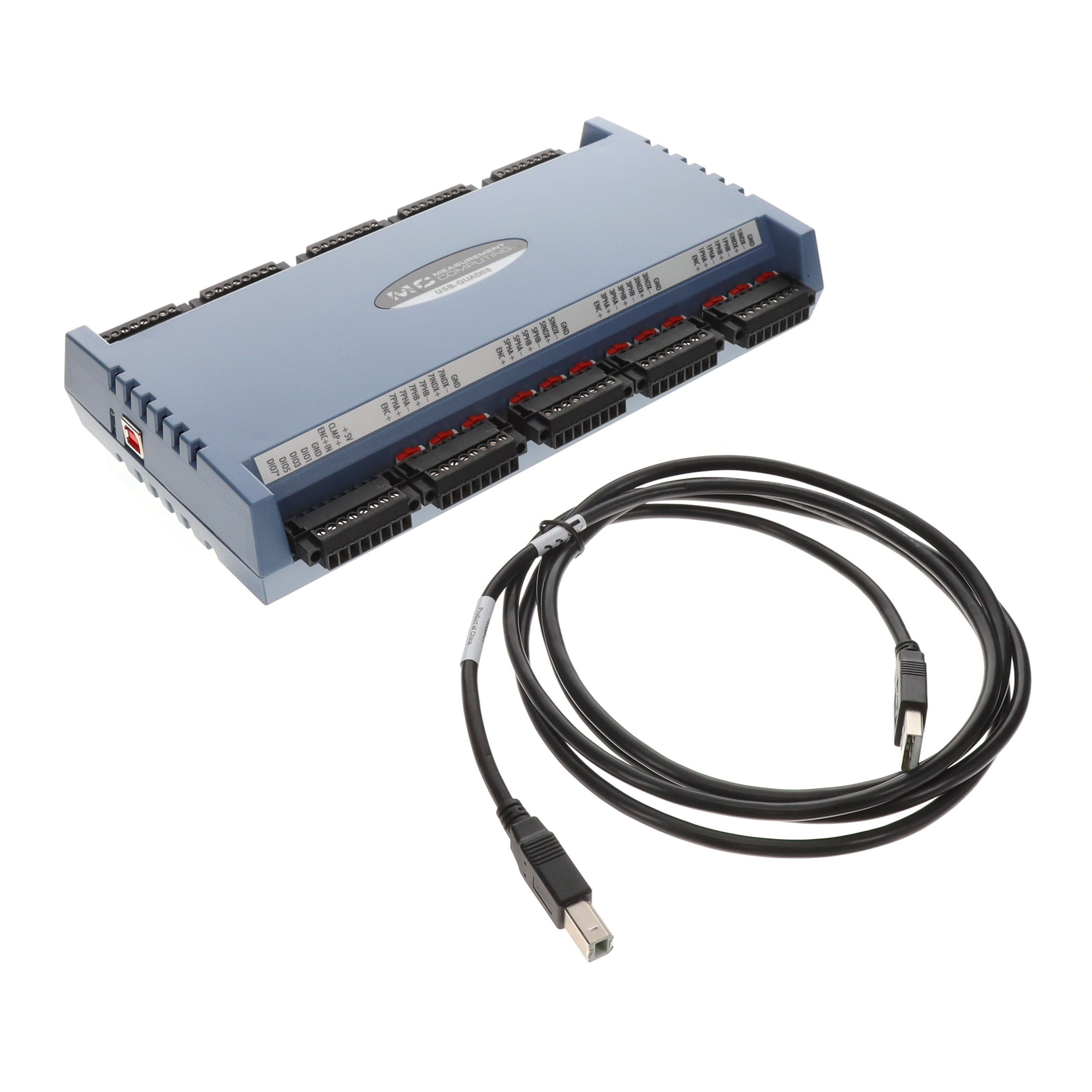

DIGILENT 其他数据转换器 6069-410-045

6069-410-045概述

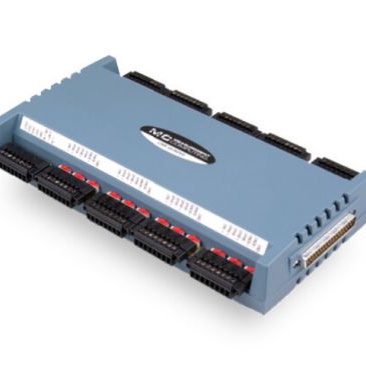

    USB-QUAD08:八通道四象限编码器输入装置

    产品简介


    USB-QUAD08是一款专为工业自动化及机器控制系统设计的八通道四象限编码器输入装置。它能够接收和处理来自编码器的四象限信号(x1, x2, x4),并可配置为总线计数、脉冲宽度、周期等多种输入模式。该设备通过USB接口与计算机通信,支持多种触发和节拍器输入方式。适用于精密测量、运动控制、机器人等领域。

    技术参数


    USB-QUAD08的主要技术参数如下:
    - 计数器
    - 计数器类型:现场可编程门阵列(FPGA)
    - 计数器数量:8个(四象限或常规计数)
    - 计数器输入模式:四象限(x1, x2, x4)、总线计数、脉宽、周期
    - 输入频率:10/5/2.5 MHz(最大值,四象限模式);10 MHz(最大值,常规模式)
    - 分辨率:16位、32位或48位
    - 去抖动时间:16步,范围从500纳秒到25毫秒
    - 时基:48 MHz(±30 ppm)

    - 输入
    - 接收器类型:SN75ALS175 四差分接收器
    - 配置:8通道。每个通道包括相位A输入、相位B输入和索引输入,每输入通道可选择单端或差分模式
    - 差分输入电压范围:±12 V
    - 输入敏感度:±200 mV
    - 输入阻抗:最小12 kΩ
    - 绝对最大输入电压:±14 V
    - 兼容标准:符合ANSI/EIA/TIA-422-B, EIA/TIA-423-B, RS-485, ITU建议V.10, V.11, X.26, X.27

    - 输出
    - 数字I/O:8个独立通道
    - 输出特性:开路达林顿晶体管,具有浪涌电流抑制二极管(ULN2803)
    - 输出逻辑供电:最高50 VDC
    - 输出电流:每个引脚500 mA,每设备最大2.5 A(外部电源)
    - 触发和节拍器
    - 触发类型:边沿/电平敏感;软件选择
    - 节拍器频率:最大8 MHz
    - 电源
    - USB电源:+5V,4.5 V至5.25 V,最大电流480 mA
    - 编码器供电:外部供电,1.5 A @ 5 VDC,最大42.4 VDC

    - 环境
    - 操作温度范围:0°C至60°C
    - 存储温度范围:-40°C至85°C
    - 湿度:0%至90%,无冷凝
    - 机械
    - 尺寸:245×146×50 mm(9.6×5.7×2.0 in.)
    - 连接器类型:螺纹终端(10组,可拆卸)和37针D型连接器(J12外部,J50内部)

    产品特点和优势


    - 多通道输入能力:USB-QUAD08支持八个独立的四象限计数器通道,使得它可以同时监控多个编码器。
    - 高分辨率和精确度:可配置的16位、32位或48位计数器,以及高精度的时基(48 MHz),确保数据的准确性。
    - 适应性强:支持差分和单端输入模式,适用于各种传感器和编码器。
    - 强大的输入保护:具备过压保护二极管(30BQ060),防止反向连接引起的损坏。

    应用案例和使用建议


    - 应用案例:USB-QUAD08在机床、机器人、自动装配线和运动控制系统中广泛应用,用于精确测量速度和位置。
    - 使用建议:在设置过程中,确保所有传感器连接正确且稳定。对于长电缆,建议使用屏蔽电缆以减少电磁干扰。在高噪声环境下,使用差分输入模式可以提高信号质量。

    兼容性和支持


    - 兼容性:USB-QUAD08与USB 2.0和USB 1.1标准兼容。支持螺纹终端(10组,可拆卸)和37针D型连接器(J12外部,J50内部)。
    - 支持和维护:制造商提供详细的用户手册和技术支持。用户还可以访问Measurement Computing公司的官方网站获取更多资源和更新信息。

    常见问题与解决方案


    - 问题1:无法识别USB设备
    - 解决方案:检查USB线缆是否正确连接,确认USB端口没有损坏,尝试在不同的USB端口上重新插拔。
    - 问题2:计数器读数不稳定
    - 解决方案:确保输入信号足够强,并尝试调节去抖动时间。如果需要更高的精确度,考虑使用差分输入模式。

    总结和推荐


    USB-QUAD08是一款高性能的八通道四象限编码器输入装置,适用于需要高精度和多功能性的工业自动化系统。它的多通道能力、高分辨率和广泛的应用范围使其在市场上具有很高的竞争力。推荐给需要进行精密测量和复杂控制系统的应用场合。

6069-410-045参数

参数
位数 -
通道数 -
分辨率 32bit
采样率 -
接口类型 -
包装方式 盒装

6069-410-045厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

6069-410-045数据手册

厂牌 PDF简要描述 下载
DIGILENT 其他数据转换器 DIGILENT 6069-410-045 6069-410-045数据手册

6069-410-045封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 792.4076 ¥ 6695.8439
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6695.84
