ADS130B02QPWRQ1

产品分类: 其他数据转换器
厂牌: TEXAS INSTRUMENTS
产品描述: 32Ksps TSSOP-20
供应商型号: ADS130B02QPWRQ1
供应商: 国内现货
标准整包数: 1000

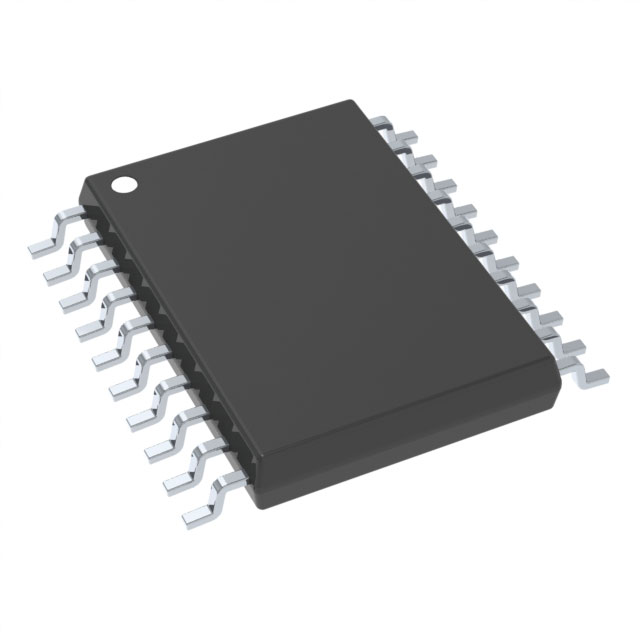

TEXAS INSTRUMENTS 其他数据转换器 ADS130B02QPWRQ1

ADS130B02QPWRQ1概述

    ADS130B02-Q1 Automotive, 2-Channel, 32-kSPS, Simultaneous-Sampling 16-Bit Delta-Sigma ADC

    1. 产品简介


    ADS130B02-Q1是一款用于汽车应用的2通道,每秒32千采样的同时采样16位delta-sigma模数转换器(ADC)。此款ADC具有广泛动态范围、低功耗和缓冲模拟输入,适用于电动汽车电池管理系统(BMS)等领域。该器件可以与分流电阻直接接口以进行双向电池电流测量,也可以与电阻分压网络接口进行高压测量或与温度传感器(如热敏电阻或模拟输出温度传感器)接口进行温度测量。

    2. 技术参数


    - 供电电压: AVDD 和 DVDD 均为2.7V到3.6V
    - 输入范围: 可以直接测量从-1.6V至AVDD+0.3V的输入信号
    - 采样率: 高分辨率模式下最高可达32kSPS;低功耗模式下最高可达16kSPS
    - 增益: 可编程增益高达128倍
    - 外部时钟频率: 8.192 MHz (高分辨率模式), 4.096 MHz (低功耗模式)
    - 数据输出: 串行接口,兼容SPI
    - 功耗: 在3.3V AVDD和DVDD条件下,功耗仅为3mW
    - 参考电压: 内置1.2V参考电压
    - 封装: 20引脚TSSOP封装

    3. 产品特点和优势


    - 汽车级认证: 符合AEC-Q100标准,适用温度范围为-40°C至125°C。
    - 功能性安全设计文档: 可提供辅助功能安全系统设计的文档。
    - 全局换向模式: 通过全局换向模式,可减少因内部电路失配产生的失调误差。
    - 高阻抗模拟输入: 直接连接传感器,简化系统设计。
    - 交叉耦合度: 在不同通道间的交叉耦合度小于-120 dB,保证测量精度。

    4. 应用案例和使用建议


    应用案例:
    - 电动汽车充电站: 用于直流电表计的应用。
    - 电动汽车电池管理系统(BMS):
    - 使用外部电阻分压网络进行高电压测量。
    - 利用热敏电阻或模拟输出温度传感器进行温度测量。
    - 储能系统(ESS)。
    使用建议:
    - 高电压测量: 配合高阻抗输入设计,可以直接连接到高电压传感器。
    - 温度测量: 可以直接接入温度传感器,例如热敏电阻或模拟输出温度传感器。
    - 功耗管理: 利用不同的功耗模式灵活调整ADC的功耗,例如选择非常低功耗模式进行长时间待机。

    5. 兼容性和支持


    - 兼容性: 可与其他符合SPI接口标准的电子元器件配合使用。
    - 制造商支持: TI提供了详尽的技术文档和支持资源,确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题: 读取转换数据时,数据没有更新。
    - 解决方法: 确保SPI通信帧完整发送,且DRDY信号指示新的转换数据可用。
    - 问题: 输入电源电压超限。
    - 解决方法: 检查并确认输入电源电压在2.7V至3.6V之间。
    - 问题: 数据读取速度慢。
    - 解决方法: 调整SPI时钟频率以提高读取速度。

    7. 总结和推荐



    总结

    :
    ADS130B02-Q1凭借其强大的功能、广泛的应用领域和出色的性能,在电动汽车电池管理系统和其他需要高精度、低功耗的领域有着重要的作用。该器件不仅满足了高性能模拟前端的要求,而且通过其灵活的配置选项和易于集成的特点,使其成为市场上极具竞争力的选择。
    推荐:
    强烈推荐ADS130B02-Q1应用于需要高精度测量和长寿命的产品中,特别是在汽车应用和工业控制领域。

ADS130B02QPWRQ1参数

参数
采样率 32Ksps
接口类型 -
位数 -
通道数 -
分辨率 -
通用封装 TSSOP-20
包装方式 卷带包装

ADS130B02QPWRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS130B02QPWRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他数据转换器 TEXAS INSTRUMENTS ADS130B02QPWRQ1 ADS130B02QPWRQ1数据手册

ADS130B02QPWRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.0042
2000+ ¥ 24.3685
3000+ ¥ 23.7328
库存: 6000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 25004.2
