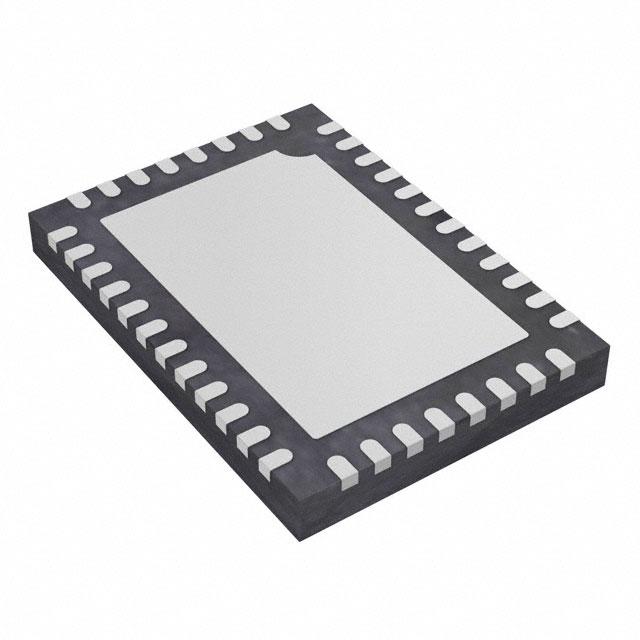

TUSB546-DCIRNQT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Super Speed USB Type-C Linear Redriver Crosspoint Switch USB 3.1 3.3V T/R 40-Pin WQFN EP
供应商型号: TUSB546-DCIRNQT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TUSB546-DCIRNQT

TUSB546-DCIRNQT概述

    TUSB546-DCI USB Type-C™ DP ALT Mode Linear Redriver Crosspoint Switch

    1. 产品简介


    产品类型: USB Type-C™ DP ALT Mode 线性再驱动交叉开关
    主要功能: 支持 USB 3.1 SuperSpeed (SS) 和 2 条 DisplayPort (DP) 通道,适用于各种电子设备,如平板电脑、笔记本电脑、台式机和扩展坞。
    应用领域: 主要应用于 USB Type-C 端口的再驱动和信号增强,以确保在较长电缆和复杂布线条件下信号质量的稳定性。

    2. 技术参数


    - 支持的数据速率:
    - USB 3.1 Gen1:最高可达 5 Gbps
    - DisplayPort 1.4:最高可达 8.1 Gbps (HBR3)
    - 温度范围:
    - 工业级:-40°C 至 85°C (TUSB546I-DCI)
    - 商业级:0°C 至 70°C (TUSB546-DCI)
    - 电源要求:
    - 单一 3.3 V 供电
    - 封装尺寸:
    - 4 mm x 6 mm,0.4 mm 引脚间距 WQFN 封装
    - 电气特性:
    - 高达 14 dB 的均衡增益,透明于 DisplayPort 链路训练
    - 自动低频正弦波(LFPS)去重发控制以满足 USB 3.1 认证要求

    3. 产品特点和优势


    - 超低功耗架构: 可有效降低功耗,提高能效。
    - 自动 LFPS 去重发控制: 使产品能够满足严格的 USB 3.1 认证要求。
    - 多种编程方式: 支持 GPIO 或 I2C 编程模式,方便灵活配置。
    - 工业和商业温度范围: 提高了产品的可靠性和适应性。

    4. 应用案例和使用建议


    - 应用案例:
    - 平板电脑和平板显示器的高速数据传输
    - 笔记本电脑和桌面计算机的多接口支持
    - 扩展坞的多功能扩展
    - 使用建议:
    - 在设计系统时,应注意电源管理,确保稳定的 3.3 V 供电。
    - 在复杂的信号环境中,使用该器件可以显著提升信号质量和可靠性。
    - 定期进行设备的健康检查和维护,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:
    - 与其他 USB Type-C 设备及配件具有良好的兼容性。
    - 支持 VESA DisplayPort Alt Mode C、D、E 和 F 配置。
    - 支持与维护:
    - 提供详细的技术文档和应用指南。
    - 可通过官方网站获得技术支持和更新通知。

    6. 常见问题与解决方案


    - 问题: 设备在高负载下出现过热现象。
    - 解决方案: 检查散热设计,确保足够的空气流通,并使用散热片或风扇辅助散热。
    - 问题: 无法正常工作,表现为无响应或错误指示。
    - 解决方案: 确认供电电压和电流是否符合要求,检查连接线路是否有松动或损坏。

    7. 总结和推荐


    总结:
    TUSB546-DCI 是一款功能强大且可靠的 USB Type-C™ DP ALT Mode 线性再驱动交叉开关,适用于多种电子设备。它具备出色的性能和广泛的温度适应性,特别适合需要高性能信号处理的应用场景。
    推荐:
    鉴于其卓越的功能和适用性,我们强烈推荐使用 TUSB546-DCI 在各种需要高速数据传输和信号增强的应用中。

TUSB546-DCIRNQT参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TUSB546-DCIRNQT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB546-DCIRNQT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TUSB546-DCIRNQT TUSB546-DCIRNQT数据手册

TUSB546-DCIRNQT封装设计

查看详情并下载
Symbol
Footprint
3D Model
