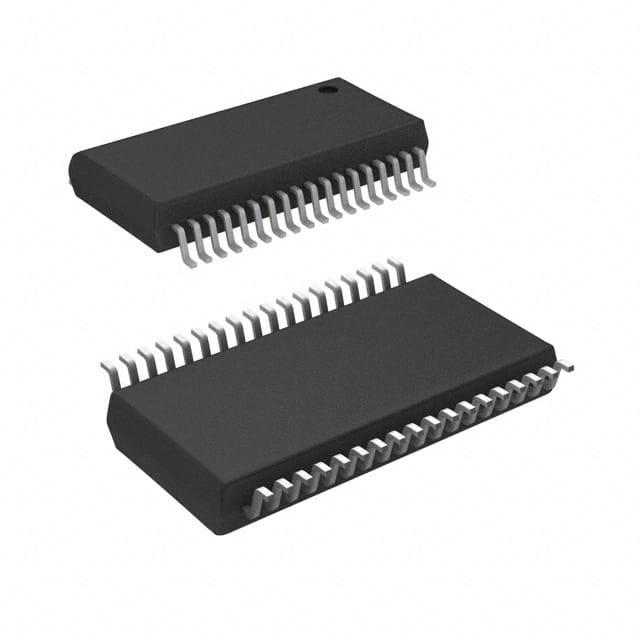

UCC5630AMWPTR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-UCC5630AMWPTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 UCC5630AMWPTR

UCC5630AMWPTR概述


    产品简介


    UCC5630A是一款多功能的多模式SCSI终端器,专为提供无缝过渡到低电压差分(LVD)SCSI并行接口而设计。该终端器通过DIFFB引脚自动检测总线类型,并根据连接到总线上的设备类型切换至单端(SE)或LVD SCSI终止模式。值得注意的是,该器件不适用于高电压差分(HVD)、EIA485或差分SCSI总线。若检测到HVD SCSI设备,UCC5630A会进入高阻抗状态。
    UCC5630A集成了实现SPI-2、SPI-3和SPI-4总线架构所需的所有终止功能及自动检测和模式切换功能。其单端和差分阻抗及电流经过精心调整,以确保最佳效果。还提供了失效保护偏置功能以保证信号完整性。此外,集成的设备/总线类型检测电路可实现SE和LVD SCSI之间的自动切换,并在检测到HVD SCSI时进入高阻抗状态。此多模式功能提供所有必要的模拟性能,可在单个单片器件中实现SPI-2终止。
    UCC5630A提供两种封装选择:36引脚SSOP和48引脚LQFP,适用于0°C至70°C的工作温度范围。

    技术参数


    - 供电电压范围: 2.7V至5.25V
    - 自动选择SE或LVD终止模式
    - 符合SCSI-1、SCSI-2、Ultra2(SPI-2 LVD)、Ultra3、Ultra160(SPI-3)和Ultra320(SPI-4)标准
    - 差分终端阻抗: 100Ω至110Ω
    - 单端终端阻抗: 102.3Ω至117.7Ω
    - 输出电容: 每个终端3pF
    - 失效保护偏置电压: 100mV至125mV
    - 热管理: 高效散热设计,适合长时间运行

    产品特点和优势


    UCC5630A的独特之处在于其自动检测和切换功能,使其能够适应不同的SCSI设备,无需人工干预。这种灵活性大大简化了系统设计和调试过程。此外,其卓越的信号完整性确保了高速数据传输的可靠性,尤其在复杂的SCSI环境中表现出色。产品采用紧凑的封装设计,进一步提高了其市场竞争力,尤其是在空间敏感的应用中。

    应用案例和使用建议


    应用案例
    UCC5630A广泛应用于需要高性能SCSI接口的各种场景,例如存储阵列、服务器、工作站和工业控制设备。特别是在需要同时支持SE和LVD设备的环境中,该终端器的表现尤为出色。
    使用建议
    为了确保最佳性能,建议在设计时遵循以下几点:
    1. 确保电源稳定,特别是在TRMPWR范围内(2.7V至5.25V)。
    2. 使用高质量的电容器(如4.7μF)对关键引脚进行旁路处理。
    3. 在布局时,注意避免过大的寄生电容,以保持信号完整性。
    4. 确保所有控制线正确连接,特别是MSTR/SLV和DISCNCT引脚。

    兼容性和支持


    UCC5630A与其他符合SCSI标准的设备高度兼容,能够在各种系统中无缝集成。德州仪器(TI)提供了详尽的技术文档和支持服务,包括在线资源、电话技术支持和现场培训。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 总线未能正确切换模式 | 检查DIFFB引脚的连接和电平设置 |
    | 设备过热 | 增加散热措施,如连接更多接地焊盘 |
    | 信号完整性不佳 | 调整布局,减少寄生电容 |

    总结和推荐


    总体而言,UCC5630A是一款功能强大且易于使用的多模式SCSI终端器,特别适合需要高性能和灵活适应性的应用。其卓越的性能、广泛的兼容性和细致的设计考虑使其成为SCSI接口的理想选择。对于需要支持多种SCSI设备的系统,我们强烈推荐使用UCC5630A。

UCC5630AMWPTR参数

参数
长*宽*高 15.39mm*7.5mm*2.54mm
通用封装 SSOP-36
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
