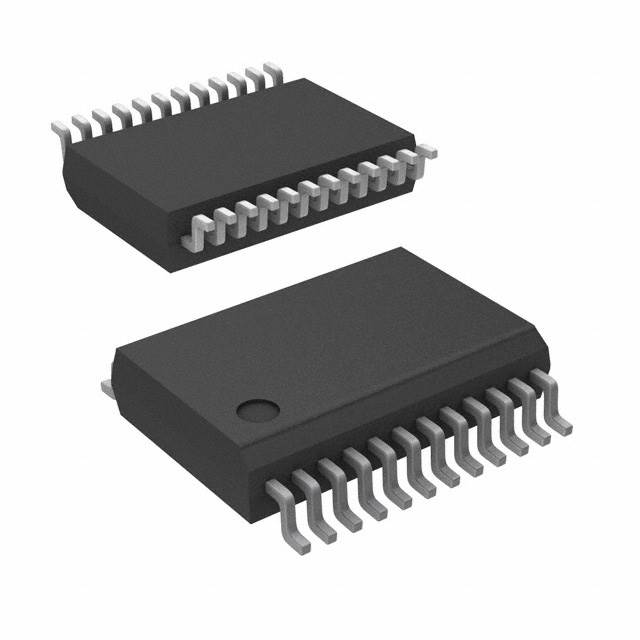

TRS207CDBR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TRS207CDBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TRS207CDBR

TRS207CDBR概述

    TRS207 5-V Multichannel RS-232 Line Driver/Receiver

    1. 产品简介


    TRS207是一款由德州仪器(Texas Instruments)生产的五通道RS-232线路驱动器/接收器。它具备±15 kV的人体模型静电放电(ESD)保护能力,并且符合或超过TIA/EIA-232-F和ITU v.28标准的要求。这款器件主要用于电池供电系统、个人数字助理(PDA)、笔记本电脑、掌上电脑和平板设备等应用中。

    2. 技术参数


    - 供电电压范围:4.5 V 至 5.5 V
    - 输入电压范围:-30 V 至 +30 V
    - 输出电压范围:高电平:5 V至9 V;低电平:-5 V至-9 V
    - 输入电流:高电平输入电流:15 μA 至 200 μA;低电平输入电流:-15 μA 至 -200 μA
    - 输出电流:短路输出电流:±10 mA 至 ±60 mA
    - 上升沿/下降沿时间:最大数据速率:120 kbit/s;传播延迟时间:2 μs
    - 工作温度范围:-40°C 至 +85°C(TRS207I型号);0°C 至 +70°C(TRS207C型号)
    - 封装类型:SOIC(DW)和SSOP(DB)

    3. 产品特点和优势


    - ESD保护:每个引脚提供±15 kV的ESD保护,确保在组装和处理过程中免受静电损害。
    - 高速数据传输:支持最高120 kbit/s的数据传输率。
    - 宽工作温度范围:-40°C至+85°C的宽工作温度范围使其适用于各种苛刻环境。
    - 内置电荷泵:单个5 V电源即可运行,简化电源设计。

    4. 应用案例和使用建议


    应用案例:
    - 电池供电系统:TRS207适用于对功耗敏感的应用,如便携式设备和手持设备。
    - 通讯接口:适合作为异步通信控制器与串行端口连接器之间的电气接口。
    使用建议:
    - 确保使用符合规格的0.1 μF电容器,以保证稳定性和可靠性。
    - 使用10 μF以上的电容来减少输出阻抗,提高信号完整性。

    5. 兼容性和支持


    - 兼容性:TRS207支持单5 V电源供电,适用于大多数现有的电源设计。
    - 支持和服务:德州仪器提供了全面的技术支持和维护服务,用户可以通过官方网站获取详细的文档和支持信息。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下表现不稳定。
    解决方案:检查是否正确选择和安装了指定的电容器。使用具有更宽温度范围的电容器,确保稳定性。

    - 问题:设备在进行高速数据传输时出现错误。
    解决方案:确保使用正确的数据线缆和适当的电源条件。检查是否有外部噪声干扰。

    7. 总结和推荐


    TRS207是一款性能可靠、功能强大的多通道RS-232线路驱动器/接收器,适用于各种苛刻的工业环境。其出色的ESD保护能力和宽广的工作温度范围使得它在电池供电系统和便携式设备中表现出色。此外,德州仪器提供的技术支持和服务也进一步提升了产品的可靠性和用户满意度。因此,我强烈推荐TRS207用于需要高性能RS-232接口的应用场景。

TRS207CDBR参数

参数
长*宽*高 8.2mm*5.3mm*1.95mm
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 最后售卖
包装方式 散装,卷带包装

TRS207CDBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TRS207CDBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TRS207CDBR TRS207CDBR数据手册

TRS207CDBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
