UCC5631AMWP

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-UCC5631AMWP
供应商: 国内现货
标准整包数: 1

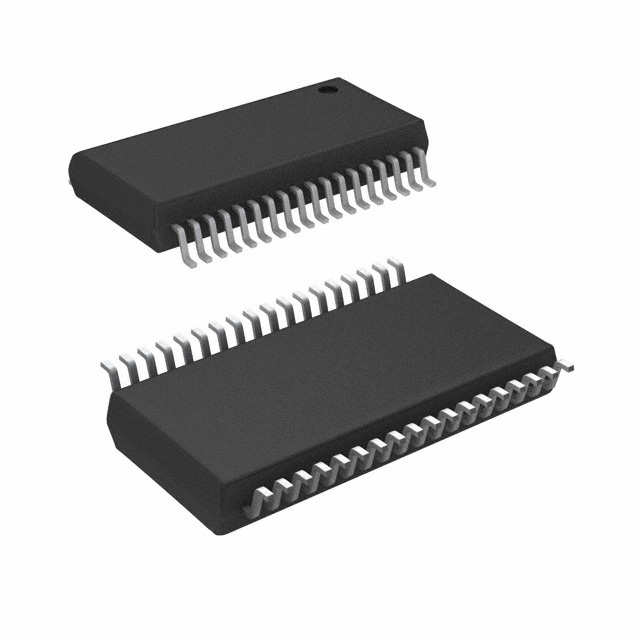

TEXAS INSTRUMENTS 其他接口芯片 UCC5631AMWP

UCC5631AMWP概述

    # UCC5631A 多模式 SCSI 终端技术手册

    产品简介


    基本信息
    UCC5631A 是一款高性能多模式 SCSI 终端芯片,用于实现下一代 SCSI 平行接口(SPI-2)的平稳过渡。此芯片通过 DIFFB 输入引脚自动检测总线上的设备类型,能够动态切换到单端 (SE) 或低压差分 (LVD) SCSI 模式,而不会错误连接到高电压差分 (HVD) SCSI 系统。
    主要功能
    - 支持单端和低压差分模式下的自动切换。
    - 符合 SCSI-1、SCSI-2、SCSI-3 和 SPI-2 等标准,支持高速传输速率。
    - 可编程范围内的电压操作(2.7V 至 5.25V)。
    - 提供失效安全偏差电路,确保信号完整性。
    - 单一模块集成所有必要的模拟功能,适用于 SPI-2 总线架构。
    应用领域
    UCC5631A 广泛应用于工业计算机、服务器、存储设备及通信系统等需要高速数据传输的场合。特别适合要求高可靠性的数据链路场景。

    技术参数


    以下是 UCC5631A 的关键技术参数列表:
    | 参数 | 范围 | 单位 |
    |
    | 工作电压 | 2.7V 至 5.25V | V |
    | 最大终端电流 | 200 µA 至 -15 mA | mA |
    | 差分阻抗 | 100 至 110 | Ω |
    | 公共模式阻抗 | 110 至 165 | Ω |
    | 差分偏置电压 | 100 至 125 | mV |
    | 工作温度范围 | -55°C 至 +150°C | °C |
    | 包装形式 | 36 引脚 SSOP / 48 引脚 LQFP |
    此外,该芯片提供以下支持:
    - 自动识别单端设备或低压差分设备。
    - 失效安全偏置设计,防止 HVD 总线错误连接。
    - 满足热设计需求,以提高平均故障间隔时间 (MTBF)。

    产品特点和优势


    特点
    1. 灵活切换模式:自动检测并切换到 SE 或 LVD 模式。
    2. 低功耗设计:最大终端电流仅为 -15 mA,有效降低功耗。
    3. 高精度信号控制:集成多个精密比较器,确保信号稳定可靠。
    4. 热管理优化:专用散热引脚和优化的封装设计,确保长期可靠性。
    5. 兼容多种标准:支持最新的 SCSI 标准及 SPI 协议。
    优势
    - 简化设计:单颗芯片即可实现复杂总线的高效端接。
    - 易用性强:支持宽范围的电压操作和多种设备兼容性。
    - 卓越性能:保证极高的信号完整性,提升整体系统的稳定性。

    应用案例和使用建议


    应用案例
    UCC5631A 常见于以下场景:
    1. 高速存储设备(如硬盘驱动器阵列)。
    2. 工业级服务器和工作站。
    3. 数据中心内的交换机及路由器设备。
    使用建议
    1. 布局优化:确保 PCB 设计符合 120Ω 阻抗标准,特别是对于双绞线对间的平衡。
    2. 电源管理:为 TRMPWR 引脚添加电容滤波电路(例如 4.7µF),减少电源噪声干扰。
    3. 接地连接:将所有 HS/GND 引脚连接到大面积接地层,增强散热能力。
    4. 冗余设计:在每个总线端连接三颗 UCC5631A,分别为主控和两个从控芯片,确保冗余和可靠性。

    兼容性和支持


    兼容性
    UCC5631A 完全兼容 SE 和 LVD SCSI 设备,但无法用于 HVD 或 EIA485 差分总线。
    厂商支持
    Texas Instruments 提供详尽的技术文档和支持服务,包括硬件设计指南和软件更新。

    常见问题与解决方案


    问题 1:如何判断设备处于哪种模式?
    解决方案:检查 DIFSENS 引脚的电压值。低于 0.5V 表示 SE 模式;介于 0.7V 和 1.9V 之间表示 LVD 模式;高于 2.4V 表示 HVD 模式,此时芯片会进入高阻态。
    问题 2:为何需要在 TRMPWR 添加滤波电容?
    解决方案:滤波电容有助于平滑电源电压波动,避免芯片误判模式,确保长期运行稳定性。
    问题 3:如何解决热管理问题?
    解决方案:通过将所有 HS/GND 引脚连接到大面积接地层,增加散热路径,同时选择适当的封装类型。

    总结和推荐


    综合评估
    UCC5631A 是一款功能强大且设计精良的多模式 SCSI 终端芯片,具备出色的信号完整性和广泛的电压兼容性。其自动化模式切换功能显著减少了设计复杂度,提升了整体系统的可靠性和灵活性。
    推荐意见
    对于需要支持 SE 和 LVD SCSI 的高速数据传输应用,UCC5631A 是首选方案。推荐将其广泛应用于工业控制、服务器和存储设备等场景。
    最终结论:强烈推荐!

UCC5631AMWP参数

参数
长*宽*高 15.39mm*7.5mm*2.54mm
通用封装 SSOP-36
安装方式 贴片安装
包装方式 管装

UCC5631AMWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC5631AMWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS UCC5631AMWP UCC5631AMWP数据手册

UCC5631AMWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 25.0514
5000+ ¥ 23.93
10000+ ¥ 23.0632
库存: 1183
起订量: 400 增量: 0
交货地:
最小起订量为:10
合计: ¥ 250.51
