TUSB1310AZAY

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: USB Transceiver 1TR 5Gbps 175-Pin BGA Tray
供应商型号: 296-28131-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TUSB1310AZAY

TUSB1310AZAY概述

    TUSB1310A USB 3.0 Transceiver: Comprehensive Technical Overview

    1. 产品简介


    TUSB1310A 是一款高性能的单端口5.0-Gbps USB 3.0物理层收发器。它能够提供高速的SuperSpeed连接(5.0-Gbps)和传统的高速/全速/低速连接(480-Mbps),并完全符合USB 3.0规范(版本1.0)。此外,该设备支持3米以上的USB 3.0电缆长度,并配备了全面自适应均衡器以优化接收灵敏度。TUSB1310A支持16位SDR模式,在250 MHz时钟频率下运行,且兼容PHY接口架构(PIPE)和UTMI+低引脚接口(ULPI)标准。该产品适用于多种应用,如监控摄像头、数码相机、多媒体手机、智能手机、便携式媒体播放器、个人导航设备、音频底座、视频和无线IP电话、软件定义无线电等。

    2. 技术参数


    TUSB1310A 的关键技术参数如下:
    - 电气特性:
    - 单端口5.0-Gbps USB 3.0物理层收发器
    - 支持16位SDR模式,250 MHz时钟频率
    - 支持8位SDR模式,60 MHz时钟频率
    - 参考时钟频率:20 MHz、25 MHz、30 MHz 或 40 MHz
    - 接口电压:1.8 V、3.3 V 和 1.1 V
    - 工作温度范围:-40°C 到 +85°C
    - 功耗管理:支持多种低功耗状态
    - 端口控制:支持IEEE 1149.1和1149.6 JTAG标准
    - 支持功能:
    - 完全符合USB 3.0规范
    - 保持向后兼容性与USB 2.0设备
    - 支持超高速USB数据传输
    - 灵活的时钟配置
    - 工作环境:
    - 工作电压:1.8 V、3.3 V 和 1.1 V
    - 操作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    TUSB1310A具备多个显著的技术优势,使其在市场上具有较强的竞争力:
    - 高带宽:支持高达5.0 Gbps的数据传输速率,满足高速数据传输的需求。
    - 低功耗:具有多种低功耗状态,可以有效减少能量消耗,适合移动设备的应用场景。
    - 兼容性:兼容USB 2.0和USB 3.0设备,保证了广泛的设备兼容性。
    - 灵活的时钟配置:支持多种参考时钟频率(20 MHz、25 MHz、30 MHz 或 40 MHz),使得该设备可以适应不同的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 监控摄像头:需要高速数据传输,如图像传输,非常适合使用TUSB1310A。
    - 数码相机:高分辨率图像的高速传输需求,可利用该设备提升用户体验。
    - 多媒体手机:提供高效的音视频数据传输。
    - 智能手机和平板电脑:增强数据传输速度和效率。
    使用建议:
    - 在设计过程中需考虑电源管理,根据应用场景选择合适的功耗状态。
    - 针对不同工作环境,需测试该设备的温度稳定性。
    - 配合合适的参考时钟频率,确保最佳性能。

    5. 兼容性和支持


    TUSB1310A具有良好的兼容性,能够无缝对接各种USB 2.0和USB 3.0设备。德州仪器公司提供详尽的技术文档和支持服务,包括设计指南、应用笔记、参考设计以及技术支持热线,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 设备无法正常工作
    - A: 检查电源连接,确保电源电压和时钟信号正确配置。
    - Q: 数据传输不稳定
    - A: 调整参考时钟频率,确保适当的功耗状态。
    - Q: 连接失败
    - A: 确认设备兼容性,检查连接线缆是否完好无损。

    7. 总结和推荐


    综上所述,TUSB1310A是一款集成了多种先进功能的高性能USB 3.0物理层收发器,适合多种应用场合。其卓越的带宽、低功耗、兼容性以及详细的文档和技术支持,使其成为市场上极具竞争力的产品。因此,我们强烈推荐使用TUSB1310A来满足高速数据传输的需求。
    请注意,上述文档末尾附有重要声明,涉及产品可用性、保修政策、变更、安全应用使用说明、知识产权事务及其他重要免责声明。对于此数据表中的生产数据,强烈建议用户阅读完整的数据表。

TUSB1310AZAY参数

参数
12.1mm(Max)
12.1mm(Max)
1.4mm(Max)

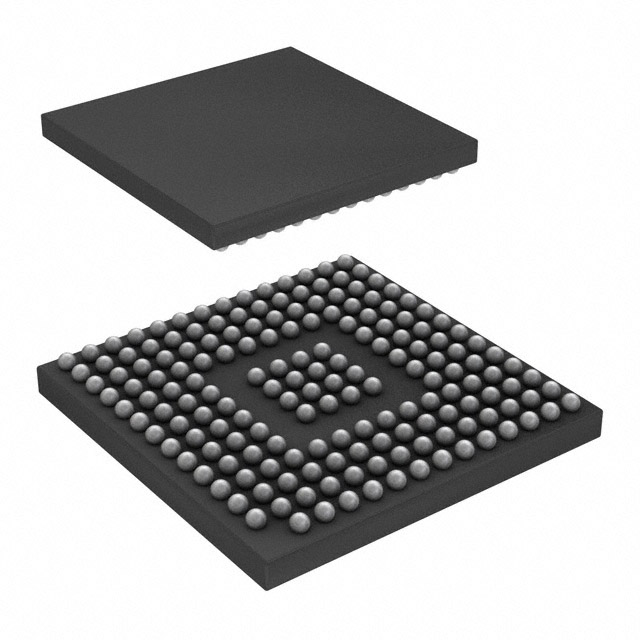

通用封装 NFBGA-175
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,托盘

TUSB1310AZAY厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB1310AZAY数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TUSB1310AZAY TUSB1310AZAY数据手册

TUSB1310AZAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
