UCC5628FQPR/81540

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-UCC5628FQPR/81540
供应商: 国内现货
标准整包数: 1

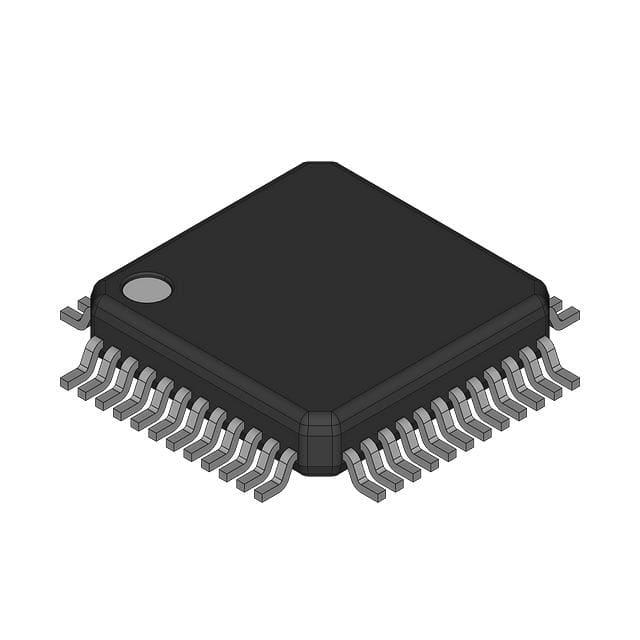

TEXAS INSTRUMENTS 其他接口芯片 UCC5628FQPR/81540

UCC5628FQPR/81540概述


    产品简介


    产品名称:UCC5628 Multimode SCSI Terminator
    产品类型:多功能单端口(SE)或低压差分(LVD)终止器
    主要功能:
    - 自动选择单端或低压差分模式
    - 支持SCSI-1、SCSI-2、SCSI-3、SPI、Ultra (Fast-20)、Ultra2 (SPI-2 LVD)、Ultra3、Ultra160 (SPI-3) 和 Ultra320 (SPI-4) 标准
    - 差分失败安全偏置
    - 热包装以降低接点温度并提高MTBF(平均故障间隔时间)
    应用领域:
    - 计算机外设
    - 存储设备
    - 高速网络接口
    - 多媒体系统

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | TRMPWR 电压 | 2.7 5.25 | V |
    | 单端操作电压
    | 单端电流 | 1.6 10.0 | mA |
    | 禁用时的总线泄漏电流 | 250 400 | µA |
    | 差分阻抗 | 100 | 105 | 110 | Ω |
    | 差分偏压电压 | 100 125 | mV |
    | 输出电容 | 3 pF |
    | 接地阻抗 | 20 60 | Ω |

    产品特点和优势


    1. 多功能自动切换:支持单端(SE)和低压差分(LVD)两种模式,自动检测并切换模式,确保信号完整性。
    2. 广泛标准支持:支持多种高速SCSI标准,适用于不同的系统需求。
    3. 温度适应性:能在较宽的工作温度范围内稳定运行(0°C 至 70°C),提供更高的可靠性。
    4. 热设计:采用热包装配件,有效减少接点温度,提升可靠性。

    应用案例和使用建议


    应用案例:
    - 计算机外设:在高速硬盘驱动器(HDD)或固态硬盘(SSD)中作为终端器使用。
    - 存储设备:支持高性能存储系统中的信号传输。
    - 网络接口:用于高速网络连接的终端器,提升信号稳定性。
    使用建议:
    - 布局建议:对于Ultra2、Ultra3、Ultra160和Ultra320系统,必须严格控制布线长度,避免过多的信号干扰。
    - 电源管理:由于高功耗,需配置适当的散热措施,如加装散热片或改善散热设计。
    - 电缆设计:在长距离传输场景下,使用低阻抗微带技术可以提高信号传输质量。

    兼容性和支持


    - 兼容性:可与其他支持SCSI标准的设备配合使用,如SCSI控制器、数据线等。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,便于用户快速解决问题和优化系统设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统不正常启动 | 检查接线是否正确,确认所有连接端子连接良好 |
    | 终端器不能自动切换模式 | 检查DIFFB引脚连接是否正常,更换4.7μF电容 |
    | 系统出现不稳定信号 | 调整系统电压,确保在2.7V至5.25V范围内 |

    总结和推荐


    总结:
    - UCC5628 Multimode SCSI Terminator 是一款功能强大的多功能终端器,支持多种SCSI标准,具备自动检测和切换模式的功能,适应广泛的系统需求。
    - 该产品在设计上充分考虑了温度范围、功率管理和信号完整性等方面,表现出色。
    推荐:
    - 强烈推荐使用 UCC5628 Multimode SCSI Terminator 在需要高性能SCSI信号传输的应用场景中。它的多功能和可靠性能为用户提供了更好的选择。

UCC5628FQPR/81540参数

参数
通用封装 LQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 散装

UCC5628FQPR/81540厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC5628FQPR/81540数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS UCC5628FQPR/81540 UCC5628FQPR/81540数据手册

UCC5628FQPR/81540封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 32.0101
5000+ ¥ 30.5773
10000+ ¥ 29.4696
库存: 3060
起订量: 313 增量: 0
交货地:
最小起订量为:10
合计: ¥ 320.1
