首页  >  产品百科  >  OPT9221ZVM

OPT9221ZVM

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Time of Flight Sensor Digital Output 1.2V 256-Pin NFBGA T/R
供应商型号: CY-OPT9221ZVM
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 OPT9221ZVM

OPT9221ZVM概述

    # OPT9221 Time-of-Flight Controller

    产品简介


    基本介绍
    OPT9221 是一款高性能 3D 飞行时间(ToF)传感器伴侣芯片,用于计算来自数字传感器数据的深度数据。深度数据通过一个可编程互补金属氧化物半导体(CMOS)并行接口输出。除了深度数据外,OPT9221 还提供辅助信息,包括幅度、环境光和像素标志。这些信息可用于实现滤波器和掩码,并动态控制系统配置以达到预期性能。
    主要功能与应用领域
    - 主要功能:高达 120 帧/秒的 QVGA 3D ToF 控制器;提供 12 位相位和最高 12 位幅度数据,以及最高 4 位环境光检测和饱和度检测。
    - 应用领域:
    - 3D 成像:位置和接近感应、3D 扫描和机器视觉、安全和监控、手势控制。

    技术参数


    规格说明
    - 供电电压:核心电压 1.2V,I/O 电压 1.8V,3.3V I/O,2.5V 模拟。

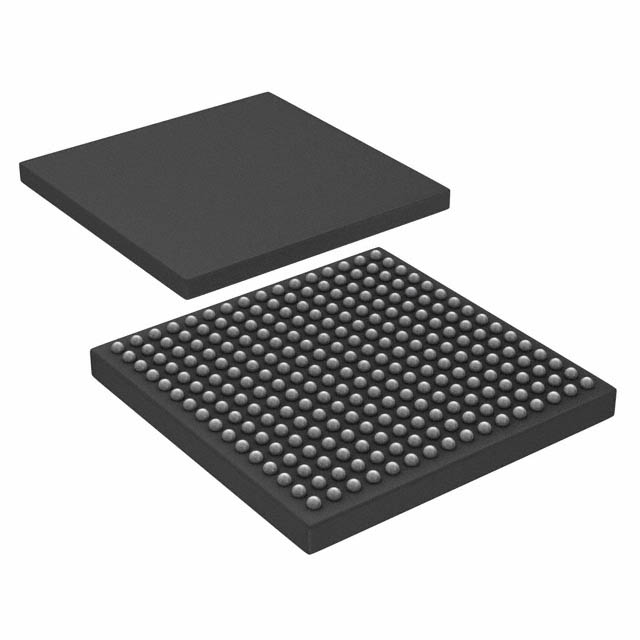

    - 封装:256 球 NFBGA,尺寸 9mm x 9mm。
    - 工作温度范围:0°C 至 85°C。
    性能参数
    - 系统输入时钟频率:6 MHz、12 MHz、24 MHz 或 48 MHz。
    - 内部系统时钟频率:48 MHz。
    - 复位脉冲持续时间:至少 40 ns。
    - I²C 接口时钟频率:主 I²C 时钟频率为 400 kHz。
    - 温度补偿:基于外部 I²C 温度传感器进行补偿。

    产品特点和优势


    - 高精度:提供 12 位相位数据,最高可达 12 位幅度数据和 4 位环境光检测。
    - 多功能接口:兼容多种输出模式,包括 DVP、SSI 和通用并行接口。
    - 灵活配置:支持区域读取、时钟倍频等功能,便于定制化应用需求。
    - 高集成度:包含深度引擎、时钟协调器、PLL 和其他关键模块,便于集成到各类设备中。
    - 高效能:具有高速处理能力,能够实现实时图像处理和数据分析。

    应用案例和使用建议


    典型应用案例
    - 3D 成像:例如安全摄像头、手势识别和机器视觉系统。通过实时深度数据生成精确的 3D 图像,适用于各类智能感知应用。
    使用建议
    - 时钟配置:根据具体应用场景调整系统时钟频率,以满足性能要求。
    - I²C 配置:根据所需操作模式设置 I²C 地址和状态寄存器,确保正确通信。
    - 深度数据输出:选择合适的输出格式(如 4-字节或 2-字节模式),以适应不同主机处理器的需求。

    兼容性和支持


    兼容性
    - 与设备兼容:兼容 TI 的 ToF 传感器(例如 OPT8241),具备灵活的 I²C 和数据输出接口,易于与其他电子元件或设备集成。
    支持和维护
    - 技术支持:德州仪器提供了详尽的技术文档和在线社区支持,客户可以在 E2E 论坛上获取帮助。
    - 软件工具:提供了相关的编程指南和工具,简化了设备的配置和调试过程。

    常见问题与解决方案


    问题1:如何更新设备的固件?
    - 解决方案:可以通过 I²C 接口将固件加载到设备中,确保 TICCONFDONE 引脚低电平有效,且使用正确的 TICCONFIG 参数启动加载过程。
    问题2:如何校正温度变化引起的相位偏移?
    - 解决方案:通过更新 TFC 中的温度系数寄存器(如 TILLUMCALIB 和 TSENSORCALIB),对相位数据进行校正,以补偿温度变化带来的影响。
    问题3:如何处理深度数据输出中的饱和情况?
    - 解决方案:通过设置适当的幅度阈值和饱和阈值寄存器,可以自动屏蔽低于设定阈值的数据点,防止因饱和而丢失有用信息。

    总结和推荐


    综合评估
    OPT9221 是一款高性能、高度集成的 3D ToF 控制器,适合于各种深度感知和 3D 成像应用。其独特的多功能接口和丰富的配置选项使其在市场中具有很强的竞争优势。
    推荐意见
    - 推荐指数:⭐⭐⭐⭐⭐
    - 适用场景:适用于需要高精度深度数据的 3D 成像和感知应用。
    - 推荐理由:出色的性能表现、丰富的功能选项和强大的兼容性使其成为 3D ToF 应用的理想选择。

OPT9221ZVM参数

参数
长*宽*高 9mm(长度)*9mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

OPT9221ZVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT9221ZVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS OPT9221ZVM OPT9221ZVM数据手册

OPT9221ZVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.9231 ¥ 128.99
25+ $ 15.2651 ¥ 126.7661
50+ $ 14.6071 ¥ 124.5421
100+ $ 14.3439 ¥ 123.4301
300+ $ 14.2123 ¥ 122.3181
500+ $ 14.0807 ¥ 121.2061
1000+ $ 13.6859 ¥ 115.6462
5000+ $ 13.6859 ¥ 115.6462
库存: 123
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 128.99
