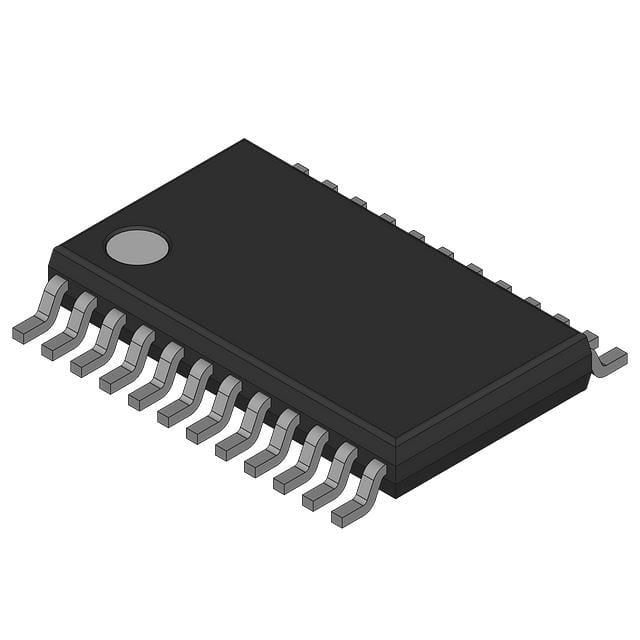

UCC5640PWX

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-UCC5640PWX
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 UCC5640PWX

UCC5640PWX概述


    产品简介


    UCC5640 是德州仪器(TI)推出的一款专门用于低电压差分(LVD)SCSI网络的主动终止器芯片。其核心设计旨在提升高频信号响应,同时满足现代高速数据传输需求。该产品主要适用于SCSI SPI-2 Ultra2(Fast-40)、SPI-3 Ultra3/Ultra160(Fast-80)及SPI-4(Fast-160)以及Ultra320标准。UCC5640支持2.7V至5.25V的工作电压范围,具备差异偏置安全机制,广泛应用于高性能存储系统及数据通信领域。

    技术参数


    | 参数 | 值 |

    | 工作电压范围 | 2.7V 至 5.25V |
    | 推荐操作温度范围 | 0°C 至 70°C |
    | 最大功耗 | 1 W |
    | 差分阻抗 | 100Ω 至 110Ω |
    | 共模阻抗 | 110Ω 至 165Ω |
    | 差分偏置电压 | 56 mV |
    | 高速数据传输速率 | 支持Fast-40、Fast-80、Fast-160及Ultra320标准 |

    产品特点和优势


    UCC5640的主要特点在于其“仅LVD模式”的设计,确保在最高性能和最低系统成本之间达到平衡。它通过内置的1.5 pF通道电容显著降低了信号线上的负载,提高了系统的扩展能力。此外,UCC5640在电源关闭或被禁用时能自动进入高阻态,提供额外的安全保障。其兼容性较强,支持多种SCSI标准,为系统升级提供了路径。

    应用案例和使用建议


    UCC5640广泛应用于SCSI总线的终端电路设计中,尤其是在数据密集型环境中如服务器和存储阵列。实际应用中,三颗UCC5640需配合使用以完成对27条SCSI总线(包括9条控制线和18条数据线)的完整终端处理。用户在使用时应注意保持连接滤波电容和电阻的平衡,同时减少不必要的寄生电容,例如通过合理布局PCB来避免过多馈通电容的影响。
    建议在实际设计中优先选择3.3V供电,这既符合现代系统供电需求,又能提供一定余量应对电压波动。此外,在系统调试阶段需特别关注不同模式切换时的噪声抑制问题,适当添加滤波组件可有效提高系统稳定性。

    兼容性和支持


    UCC5640专为低电压差分SCSI环境设计,不适用于单端或高压差分系统。此外,德州仪器为其提供了完善的配套支持,包括详细的技术文档和全面的售后服务。用户可通过其官方网站获取最新的固件更新、开发工具以及参考设计指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 总线模式异常切换 | 检查滤波电容和电阻是否连接正确 |
    | 系统启动后无信号响应 | 检查供电电压是否稳定 |
    | 总线负载过高 | 检查电路板上寄生电容分布 |

    总结和推荐


    总体来看,UCC5640是一款功能强大且性能稳定的SCSI总线终端芯片,尤其适合需要高速差分信号传输的应用场合。其卓越的频率响应能力和较低的功耗使其成为SCSI总线设计的理想选择。推荐在新项目中使用该芯片,尤其是对可靠性要求较高的场合。此外,德州仪器提供的丰富技术支持也进一步提升了其市场竞争力。
    结论:强烈推荐!

UCC5640PWX参数

参数
零件状态 在售
包装方式 散装
