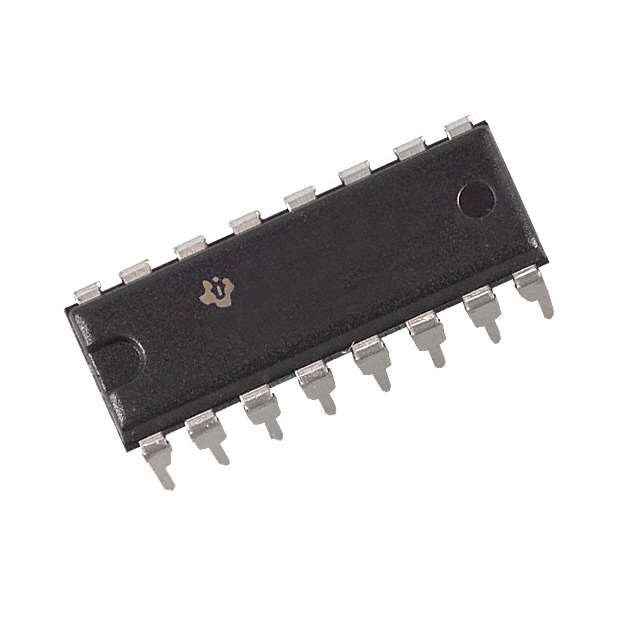

XTR110AG

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Sensor and Detector Interface 40V 16-Pin SBCDIP Tube
供应商型号: XTR110AG
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS 其他接口芯片 XTR110AG

XTR110AG概述


    产品简介


    产品名称: XTR110 精密电压-电流转换器/传输器
    产品类型: 工业级精密模拟信号传输器
    主要功能: 将0到5V或0到10V的输入电压转换为4mA到20mA或0mA到20mA或5mA到25mA的输出电流,适用于工业过程控制、压力/温度传感器、电流模式桥接激励、接地变送器电路及数据采集系统。
    应用领域: 工业过程控制、电力/能源系统监控、数据采集、测试设备等。

    技术参数


    - 输入范围:
    - 0V至+5V 或 0V至+10V 输入电压
    - 输出范围:
    - 4mA至20mA 或 0mA至20mA 或 5mA至25mA 输出电流
    - 非线性误差: 最大0.005%,分辨率14位
    - 参考电压输出: 精度+10V
    - 供电方式: 单电源操作
    - 电源范围: 13.5V至40V
    - 绝对最大额定值:
    - 供电电压(+VCC):40V
    - 输入电压(VIN1, VIN2, VREF IN):+VCC
    - 存储温度范围:A、B:-55°C至+125°C;K、U:-40°C至+85°C
    - 短路持续时间:连续至共模和+VCC

    产品特点和优势


    特点:
    - 高精度:最大非线性误差为0.005%
    - 可编程范围:多种输入和输出范围选择
    - 单电源操作:便于集成
    - 高稳定性:宽工作温度范围,高电源电压适应性
    优势:
    - 广泛适用性:适合多种工业环境
    - 低功耗:供电范围广,减少功耗
    - 灵活性:可调范围满足不同需求

    应用案例和使用建议


    应用案例:
    - 在工业过程控制系统中,用于将传感器信号转化为标准的电流信号进行远程传输
    - 在电力/能源系统监控中,实现长距离信号传输和精准测量
    使用建议:
    - 在选择外部晶体管时,确保其电压等级不低于最大电源电压,并具有良好的散热设计以避免过热。
    - 在接线时,所有地线(Common)应连接在一起,尽可能靠近XTR110的引脚2。对于输出回路,可以连接到任何不会干扰地线的地方。
    - 在调整零点和量程时,应注意按照步骤进行,确保精度和稳定性的最佳效果。

    兼容性和支持


    兼容性:
    - XTR110与多种P通道MOSFET晶体管兼容,具体型号请参见表格中的建议。
    - 可根据需要添加额外的电阻器和电容器来扩展功能,以满足不同的电流范围需求。
    支持和维护:
    - Texas Instruments提供全面的技术文档和支持服务,包括电气特性、封装选项和订购信息等。
    - 客户可以在官方网站上查找最新的产品数据和应用指南,以确保正确的使用和维护。

    常见问题与解决方案


    问题1:输入电压超出允许范围,如何处理?
    - 解决方案: 在输入端加入一个钳位二极管,确保输入电压不超过限制。
    问题2:如何校准零点和量程?
    - 解决方案: 使用合适的电位器(如R1和R2)进行校准,确保输入为零时输出也为零,并根据指定的输入电压调整输出电流。
    问题3:在低温环境下运行,如何减少漂移误差?
    - 解决方案: 使用低温度系数的电阻器(零温度系数电阻),特别是对于跨度调整的电阻器(如R6或R7)或源电阻器(如R9)。

    总结和推荐


    综合评估:
    XTR110是一款非常出色的精密电压-电流转换器,其高精度、灵活的输入/输出范围、广泛的供电范围和较低的功耗使其在工业应用中表现出色。其简单的设计和广泛的兼容性使安装和调试变得更加容易。
    推荐:
    强烈推荐在需要高精度、低噪声且稳定输出的应用中使用XTR110,特别是在工业过程控制和电力系统监测等领域。它能够帮助实现更精确的信号传输,提高系统的可靠性和性能。

XTR110AG参数

参数
长*宽*高 20.57mm(长度)*7.37mm(宽度)
通用封装 CDIP-16
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装
