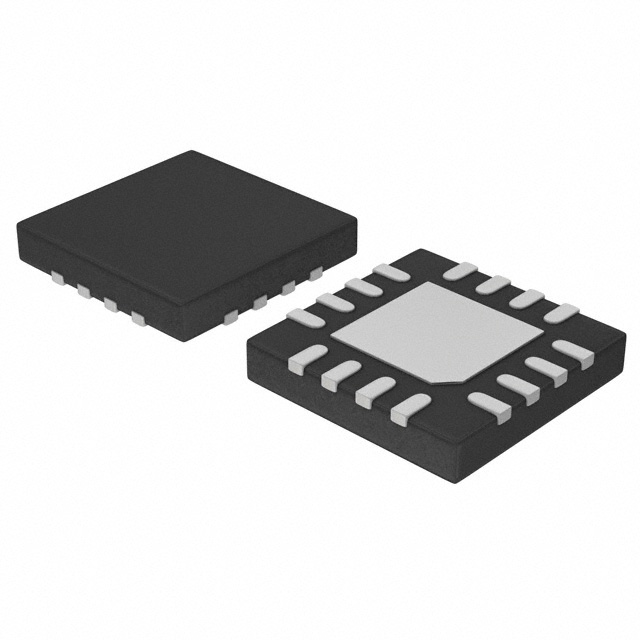

LMH0344SQ/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: HD/SD SDI Adaptive Cable Equalizer Serial Interface 16-Pin WQFN EP T/R
供应商型号: 14M-LMH0344SQ/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 LMH0344SQ/NOPB

LMH0344SQ/NOPB概述


    产品简介


    LMH0344 3-Gbps HD - SD SDI Adaptive Cable Equalizer是一款专为高速串行数字接口(SDI)设计的自适应电缆均衡器。它能够处理多种数据速率,从125 Mbps到2.97 Gbps不等,适用于ST 424, ST 292, ST 344和ST 259等标准。该设备支持DVB-ASI格式的数据传输,具备卓越的数据恢复能力,尤其适用于传输距离较长的场合,如高达400米的Belden 1694A电缆。

    技术参数


    - 支持数据速率范围:125 Mbps 至 2.97 Gbps
    - 信号传输能力:
    - 2.97 Gbps时,支持长达120米的Belden 1694A电缆
    - 1.485 Gbps时,支持长达140米的Belden 1694A电缆
    - 270 Mbps时,支持长达400米的Belden 1694A电缆
    - 电源电压范围:3.135 V至3.465 V
    - 功耗:典型值280毫瓦
    - 工作温度范围:工业级,-40°C至+85°C
    - 输入电压摆动:720 mVP−P至950 mVP−P
    - 输出电压摆动:750 mVP-P
    - 输出上升时间、下降时间:60 ps至130 ps
    - 最小输入数据率:143 Mbps
    - 最大输入数据率:2970 Mbps

    产品特点和优势


    LMH0344的主要特点和优势包括:
    - 广泛的数据速率支持范围,涵盖从低速到超高速的各种需求。
    - 强大的均衡和数据恢复能力,能够在长距离传输中保持数据完整性。
    - 支持多种SDI标准,具备通用性。
    - 内置DC恢复电路,可自动处理特殊数据条件。
    - 具备手动旁路和输出静音功能,以适应不同应用场景的需求。
    - 提供编程阈值,以灵活控制信号衰减前后的输出状态。

    应用案例和使用建议


    LMH0344广泛应用于高清视频传输、广播设备和专业视频制作等领域。例如,在长距离视频传输中,LMH0344能够有效消除电缆带来的信号损失,确保视频信号的稳定传输。具体使用建议如下:
    - 在需要远距离传输高清视频的应用中,优先选择适合长距离传输的电缆类型,如Belden 1694A。
    - 使用LMH0344时,可通过编程阈值调节输出状态,以适应不同的信号衰减程度。
    - 在系统设计中考虑散热管理,特别是在高数据速率下运行时,合理布局以避免热积聚。

    兼容性和支持


    LMH0344与其他标准的SDI设备兼容,并且通过编程阈值可以进一步调整输出状态,确保其适用于广泛的设备。Texas Instruments提供了详尽的技术文档和支持资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:设备在启动时无法正常工作。
    - 解决方案:检查电源电压是否符合要求,确认连接线缆无误,同时检查信号源是否正常。

    - 问题2:数据传输过程中出现误码。
    - 解决方案:检查电缆长度和质量,必要时更换更合适的电缆。同时,验证信号源的质量和设置。

    总结和推荐


    LMH0344作为一款高性能的SDI自适应电缆均衡器,具有广泛的数据速率支持和强大的信号处理能力。无论是应用于广播设备还是专业视频制作,LMH0344均能提供可靠的解决方案。对于需要进行长距离高清视频传输的项目,强烈推荐使用LMH0344。
    综上所述,LMH0344凭借其卓越的功能和广泛的适用性,在市场上具备显著的竞争优势。如果您正在寻找一种可靠且高效的SDI均衡器,LMH0344无疑是您的理想选择。

LMH0344SQ/NOPB参数

参数
4.1mm(Max)
4.1mm(Max)
800μm(Max)
通用封装 WQFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
