TPL5010QDDCRQ1

产品分类: 定时器
厂牌: TEXAS INSTRUMENTS
产品描述: 35nA 1.8V 5V SOT-23-THIN 贴片安装,黏合安装
供应商型号: TPL5010QDDCRQ1
供应商: 国内现货
标准整包数: 10

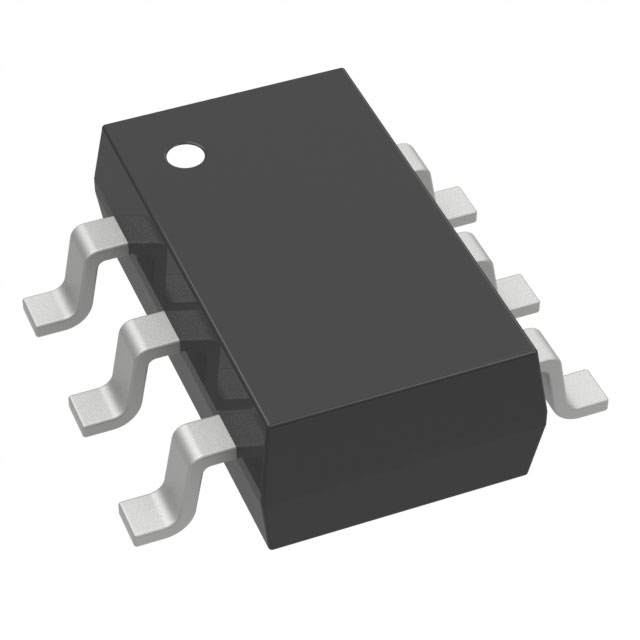

TEXAS INSTRUMENTS 定时器 TPL5010QDDCRQ1

TPL5010QDDCRQ1概述

    TPL5010-Q1 AEC-Q100 Nano-Power System Timer with Watchdog Function

    1. 产品简介


    TPL5010-Q1 是一款由德州仪器(Texas Instruments)开发的低功耗系统定时器,具有高精度的时钟和看门狗功能,专为汽车应用和其他低功耗需求设计。该定时器适用于需要系统唤醒功能的应用,如电动汽车、智能钥匙等。通过使用外部电阻设置时间间隔,TPL5010-Q1 能够实现精准的时间控制,广泛应用于电池供电系统和持续运行系统中。

    2. 技术参数


    - 电源电压:1.8 V 到 5.5 V
    - 电流消耗:典型值 35 nA(纳安)
    - 定时范围:100 ms 至 7200 秒
    - 定时准确性:典型值 ±1%
    - 输入电压范围:-0.3 VDD + 0.3 V
    - 工作温度范围:-40°C 至 125°C
    - ESD 评级:HBM ±2000 V,CDM ±750 V
    - 封装形式:SOT23-6 封装,尺寸 3.00 mm x 3.00 mm

    3. 产品特点和优势


    TPL5010-Q1 的主要特点是其极低的电流消耗(35 nA),这使其成为适用于电池供电系统的理想选择。它能够在非常低的电流下实现系统唤醒和复位功能。此外,通过编程外部电阻,可以灵活设定定时间隔,同时具备硬件看门狗功能,确保系统的可靠性和稳定性。该产品符合 AEC-Q100 认证标准,适用于严苛的汽车环境。

    4. 应用案例和使用建议


    TPL5010-Q1 主要应用于电动车辆、智能钥匙、远程电流传感器等场景。例如,在汽车门把手电路中,可以使用 TPL5010-Q1 实现定时唤醒和复位功能。为了确保最佳性能,建议根据具体应用的需求调整外部电阻值。此外,合理设计 PCB 布局以减少干扰和提升信号完整性也是重要的考虑因素。

    5. 兼容性和支持


    TPL5010-Q1 支持多种汽车应用中的标准协议,如 EN50271。它可以通过与微控制器(µC)的 GPIO 引脚连接来实现复位和唤醒功能。德州仪器提供了详尽的技术文档和支持服务,帮助客户进行产品选型和设计。

    6. 常见问题与解决方案


    - 问题:系统唤醒后微控制器未响应。
    - 解决方案:检查外部电阻是否正确连接,确保电阻值在推荐范围内。
    - 问题:电流消耗过高。
    - 解决方案:重新评估微控制器的工作模式,确保其进入低功耗模式。
    - 问题:系统唤醒不准确。
    - 解决方案:检查系统时钟源的精度,确保其满足系统要求。

    7. 总结和推荐


    TPL5010-Q1 是一款高性能的低功耗系统定时器,非常适合需要精确时间控制和低功耗特性的应用。其优异的电流消耗和宽泛的温度适应能力使其在汽车和电池供电系统中表现出色。综合以上分析,我们强烈推荐在低功耗应用场景中使用 TPL5010-Q1。通过合理的设计和选型,可以充分发挥其性能优势,延长电池使用寿命并提高系统可靠性。

TPL5010QDDCRQ1参数

参数
典型供电电流 35nA
最大工作供电电压 5V
最小工作供电电压 1.8V
3.05mm(Max)
SOT-23-6 Thin,TSOT-23-6
1.1mm(Max)
通用封装 SOT-23-THIN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPL5010QDDCRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPL5010QDDCRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 定时器 TEXAS INSTRUMENTS TPL5010QDDCRQ1 TPL5010QDDCRQ1数据手册

TPL5010QDDCRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.1968
500+ ¥ 2.9369
1000+ ¥ 2.8849
3000+ ¥ 2.8069
库存: 11440
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.96
直接购买
加入购物车
