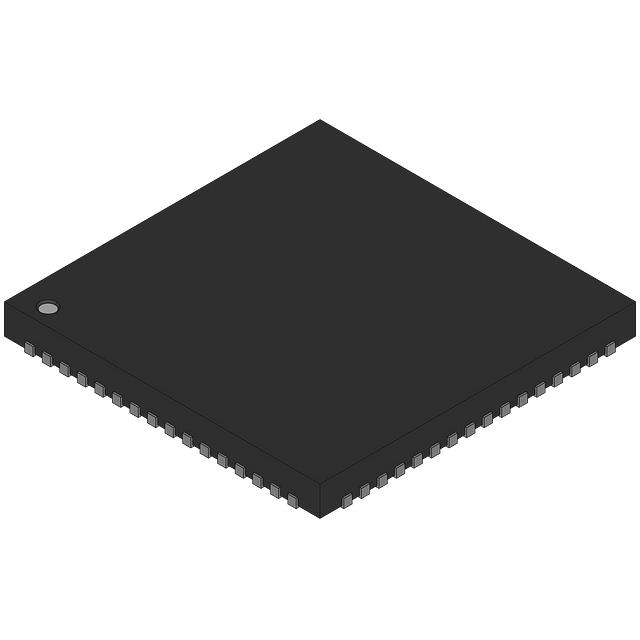

ADS6445IRGCR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~3.6V 73.7dB 125Msps 14bit 4 14 LVDS,Serial Differential 3V~3.6V Pipelined QFN 贴片安装 9mm*9mm*880μm
供应商型号: ADS6445IRGCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) ADS6445IRGCR

ADS6445IRGCR概述

    ADS624X 系列 14 位高速双通道 ADC 技术手册

    产品简介


    ADS624X 系列是由德州仪器(TI)开发的一系列高性能 14 位模数转换器(ADC)。此系列包括 ADS6245、ADS6244、ADS6243 和 ADS6242 四种型号。这些器件具备高采样率(最高可达 125 MSPS)、出色的动态范围和宽泛的工作温度范围(–40°C 至 85°C),非常适合应用于无线基站、雷达系统、医疗成像设备等场合。

    技术参数


    - 采样率:125/105/80/65 MSPS
    - 分辨率:14 位
    - 模拟输入电压范围:2 Vpp
    - 模拟输入带宽:最高 500 MHz
    - 直流准确度:
    - 无缺失码
    - 内部参考电压:VREFB = 1.0V,VREFT = 2.0V
    - 内部参考误差:±15 mV
    - 动态特性:
    - 信噪比(SNR):最高 74.5 dBFS(Fin = 10 MHz,0 dB 增益)
    - 谐波失真(THD):最低 -90.5 dBc(Fin = 10 MHz)
    - 增益误差:内部参考误差引起的增益误差:±0.75%
    - 电源:
    - 模拟供电电压:3.0V 至 3.6V
    - 数字供电电压:3.0V 至 3.6V
    - 工作电流:最大 300 mA
    - 接口:2 线差分 LVDS 接口

    产品特点和优势


    1. 高采样率:最高可达 125 MSPS,适用于高速信号处理。
    2. 14 位高精度:无缺失码,确保信号转换的准确性。
    3. 内置参考电压:提供稳定可靠的参考源,减少外部组件需求。
    4. 灵活的增益选项:提供 3.5 dB 粗增益和高达 6 dB 的细增益调节,可根据不同应用需求调整。
    5. 宽工作温度范围:适应工业级应用需求。

    应用案例和使用建议


    - 无线基站:利用其高采样率和低功耗,可提高接收机性能。
    - 雷达系统:由于出色的动态范围和线性度,可显著提升探测精度。
    - 医疗成像:高分辨率和快速采样能力使该 ADC 在医学影像领域具有广泛应用前景。
    使用建议:
    - 对于需要高精度的应用,应选择增益较高的配置以优化 SNR 和 SFDR。
    - 在使用过程中,确保外部负载电容不超过规定值(如 10 pF),以保持信号完整性。

    兼容性和支持


    - 兼容性:与常见的 LVDS 标准兼容,可通过外部引脚配置不同的输出模式。
    - 支持服务:TI 提供详尽的技术文档、软件工具和客户支持服务,帮助用户解决设计中的问题。

    常见问题与解决方案


    - 问题一:ADC 输出信号噪声大。
    - 解决办法:检查外部负载电容是否超出规定值,并确保供电电压稳定。
    - 问题二:转换精度不达标。
    - 解决办法:确认增益设置是否正确,重新校准内部参考电压。
    - 问题三:ADC 无法正常工作。
    - 解决办法:检查时序参数是否满足要求,重新配置时钟输入。

    总结和推荐


    ADS624X 系列凭借其高采样率、高精度和宽工作温度范围,成为众多高性能应用的理想选择。该系列产品适合无线通信、雷达系统及医疗成像等多种高端应用领域。考虑到其出色的表现和广泛的应用前景,强烈推荐在相关项目中采用。同时,TI 提供的全方位技术支持也将为您的开发过程提供强有力的支持。

ADS6445IRGCR参数

参数
输入类型 Differential
接口类型 LVDS,Serial
分辨率 14bit
电压-电源,模拟 3V~3.6V
电压 - 电源,数字 3V~3.6V
采样率 125Msps
架构 Pipelined
位数 14
信噪比 73.7dB
通道数 4
长*宽*高 9mm*9mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
