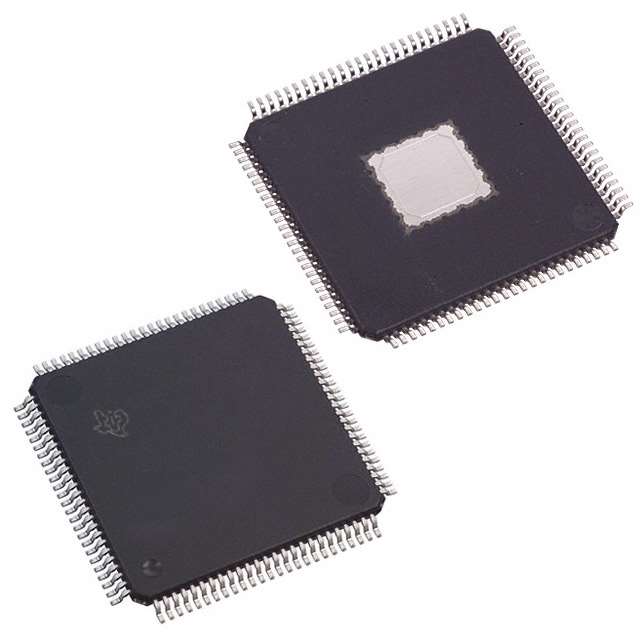

ADS5400IPZP

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.135V~3.465V,5V 59.1dB 1Gsps 12bit 1 12 LVDS,Parallel Differential 3.135V~3.465V Pipelined HTQFP-100 贴片安装
供应商型号: SY-ADS5400IPZP
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) ADS5400IPZP

ADS5400IPZP概述

    ADS5400 12-Bit, 1-GSPS Analog-to-Digital Converter

    1. 产品简介


    ADS5400是一款12位、1 GSPS(每秒吉比特)采样率的模数转换器(ADC),它可以在5V和3.3V电源下运行,并提供LVDS(低压差分信号)兼容的数字输出。该器件具有出色的低噪声性能和无杂散动态范围(SFDR),适用于高达2GHz的输入频率。该产品特别适用于测试测量仪器、超宽带软件定义无线电、数据采集系统、功率放大器线性化、信号情报及干扰处理等领域。

    2. 技术参数


    - 采样率:1 GSPS
    - 分辨率:12位
    - 输入带宽:2.1 GHz
    - 信噪比(SNR):57.6 dBFS(1.2 GHz)
    - 无杂散动态范围(SFDR):66 dBc(1.2 GHz)
    - 延迟时间:7个时钟周期
    - 输入电压范围:1.5V至2V
    - 电源电压:AVDD5(5V),AVDD3(3.3V)
    - 功耗:2.15 W
    - 工作温度范围:工业级(-40°C 至 85°C)

    3. 产品特点和优势


    - 高性能:1 GSPS的高采样率、12位的高分辨率以及66 dBc的无杂散动态范围。
    - 低噪声:出色的低噪声性能。
    - 灵活性:内部调整增益、相位和偏移,使得ADS5400在各种应用中都能提供稳定的表现。
    - 宽输入带宽:支持高达2GHz的输入频率。
    - 易于集成:LVDS兼容输出,提供了灵活的数字接口选项。
    - 低温升:采用PowerPAD封装,有效控制温度升高,无需额外散热器。

    4. 应用案例和使用建议


    ADS5400广泛应用于测试测量仪器、超宽带软件定义无线电、雷达、数据采集系统等。以下是一些应用实例及其使用建议:
    - 超宽带软件定义无线电:由于其宽广的输入带宽和高采样率,非常适合用于超宽带无线通信系统。建议在设计中考虑同步时钟信号的稳定性和噪声过滤。
    - 雷达系统:高分辨率和快速响应能力使其成为雷达系统中理想的模拟到数字转换器。需要注意的是确保良好的接地和电源管理以降低噪声。
    - 测试测量仪器:高精度的测量要求,需要考虑适当的校准和校正措施,如内部增益、相位和偏移调整。

    5. 兼容性和支持


    ADS5400支持双总线模式(Bus A和Bus B),可以通过设置ENA1BUS引脚来选择单总线模式。此外,它还可以通过配置ENEXTREF引脚启用外部参考模式。TI公司为ADS5400提供了全面的技术文档和支持,包括参考设计、评估模块和用户指南,帮助用户快速上手并进行应用开发。

    6. 常见问题与解决方案


    - 问题1:如何配置增益、相位和偏移?
    - 解决方案:通过内部寄存器进行配置,具体步骤详见产品手册中的编程章节。
    - 问题2:过载指示如何读取?
    - 解决方案:通过OVRAN/OVRAP和OVRBN/OVRBP引脚获取,当检测到过载时,这些引脚会输出逻辑高电平。
    - 问题3:如何进入节能模式?
    - 解决方案:通过将ENPWD引脚设置为高电平,使ADC进入睡眠状态以节省能耗。

    7. 总结和推荐


    ADS5400是一款高度集成的高性能ADC,具有广泛的适用性和灵活性。对于需要高精度、高速度和宽输入带宽的应用场合,ADS5400是一个理想的选择。推荐给那些追求卓越性能和可靠性的工程师和技术人员。同时,得益于其丰富的配套文档和支持资源,能够大大简化用户的开发过程,提高项目的成功率。

ADS5400IPZP参数

参数
电压 - 电源,数字 3.135V~3.465V
采样率 1Gsps
输入类型 Differential
分辨率 12bit
信噪比 59.1dB
电压-电源,模拟 3.135V~3.465V,5V
架构 Pipelined
接口类型 LVDS,Parallel
位数 12
通道数 1
14.2mm(Max)
14.2mm(Max)
1.2mm(Max)
通用封装 HTQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

ADS5400IPZP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS5400IPZP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS5400IPZP ADS5400IPZP数据手册

ADS5400IPZP封装设计

查看详情并下载
Symbol
Footprint
3D Model
