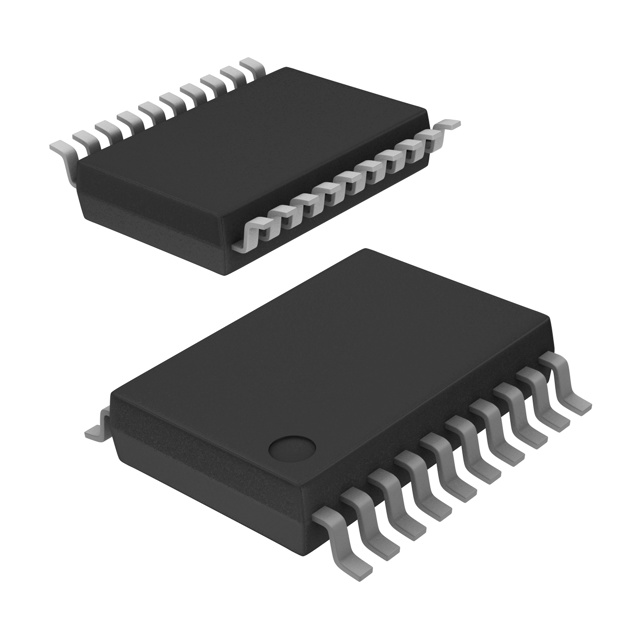

TLV1548IDBR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~5.5V 87Ksps 10bit 8 10 SPI Single-Ended 2.7V~5.5V SAR SSOP-20 贴片安装,黏合安装 7.2mm*5.3mm*1.95mm
供应商型号: TLV1548IDBR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) TLV1548IDBR

TLV1548IDBR概述

    TLV1544C, TLV1544I, TLV1548C, TLV1548I, TLV1548M:低电压10位模拟数字转换器

    产品简介


    TLV1544C, TLV1544I, TLV1548C, TLV1548I, TLV1548M是美国德州仪器(Texas Instruments)推出的CMOS低电压10位逐次逼近型模拟数字转换器(SAR A/D)。这些转换器专为与微处理器和数字信号处理器(DSP)进行串行接口通信设计。其中,TLV1544系列具有四个模拟输入通道,而TLV1548系列则拥有八个模拟输入通道。这些设备被广泛应用于需要高精度和快速转换的工业和军事领域。

    技术参数


    - 转换时间:≤10μs
    - 分辨率:10位
    - 电源范围:2.7V至5.5V
    - 采样范围:0V至VCC
    - 输入端口:具有4/8个模拟输入通道和可编程电源关断模式(1 μA)
    - 参考电压:双极性参考电压
    - 控制接口:支持SPI和QSPI协议,兼容TMS320 DSP和微处理器
    - 其他功能:内置自测试模式、异步启动采样、硬件时钟相位调整输入

    产品特点和优势


    1. 高精度和宽动态范围:TLV1544和TLV1548能够实现10位的高精度转换,适应宽广的电源范围,特别适合于工业和军事领域。
    2. 低功耗:具备低功耗模式,在关机状态下功耗仅为1 μA,非常适合便携式和电池供电设备。
    3. 多路复用功能:内置模拟多路复用器,支持最多8个模拟输入通道,方便在多种应用场景下进行切换。
    4. 广泛的温度范围:不同型号提供不同的工作温度范围,确保在极端环境下的稳定性能。
    5. 快速采样和转换:转换时间小于等于10μs,支持高达10MHz的I/O时钟频率,满足高速数据采集需求。

    应用案例和使用建议


    TLV1544和TLV1548系列转换器适用于各种工业控制系统、自动化设备和通信系统。例如,在一个温度监控系统中,多个温度传感器可以通过TLV1548的多路复用功能连接到同一个转换器,从而简化系统设计并降低成本。
    使用建议:
    - 在高速数据采集场景中,应注意选择适当的输入源阻抗以保证最佳性能。
    - 确保在转换过程中不干扰CS引脚,避免数据输出错误。
    - 对于高精度要求的应用,可以利用内置的自测试功能验证转换器的准确性。

    兼容性和支持


    这些转换器支持通用微处理器串行接口如SPI和QSPI,同时兼容TMS320 DSP。此外,TI还提供了全面的技术文档和客户支持服务,帮助用户更高效地集成这些转换器到现有系统中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 转换结果不稳定 | 检查输入信号源阻抗是否超过1kΩ,如果超过,建议使用异步启动模式增加采样时间。 |
    | CS信号在转换过程中受到干扰 | 确保在转换周期内CS信号的稳定性,避免转换中途出现高电平,防止数据输出错误。 |
    | 转换速度慢 | 确认电源电压是否符合要求,电源电压越低转换速度可能越慢。 |

    总结和推荐


    TLV1544C, TLV1544I, TLV1548C, TLV1548I, TLV1548M系列转换器凭借其出色的性能和广泛应用,成为工业和军事领域中的理想选择。其广泛的温度范围、低功耗和高精度使得它们能够在多种环境下稳定工作。我们强烈推荐这些转换器用于需要高精度和快速响应的应用场景。

TLV1548IDBR参数

参数
位数 10
架构 SAR
电压-电源,模拟 2.7V~5.5V
输入类型 Single-Ended
采样率 87Ksps
电压 - 电源,数字 2.7V~5.5V
分辨率 10bit
接口类型 SPI
通道数 8
信噪比 -
长*宽*高 7.2mm*5.3mm*1.95mm
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
