TLC0820ACFNR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 392kS/s 8bit 1 Parallel Single-Ended 5V Flash PLCC-20 贴片安装
供应商型号: 25E-TLC0820ACFNR
供应商: 国内现货
标准整包数: 1

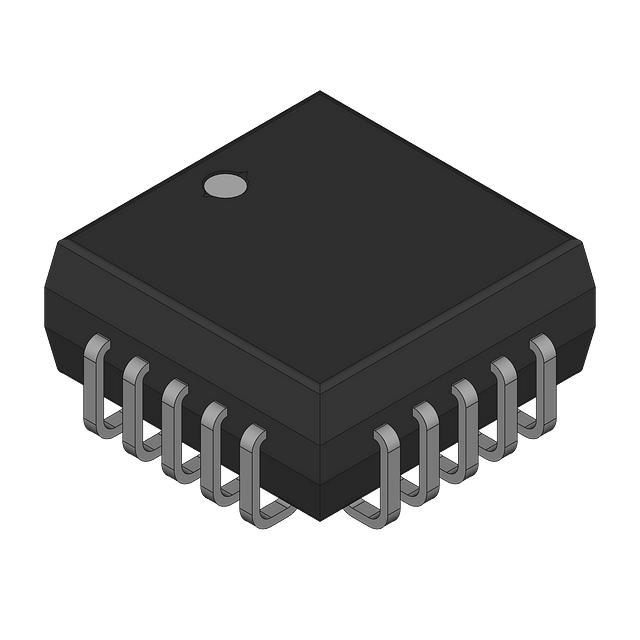

TEXAS INSTRUMENTS 模数转换器(ADC) TLC0820ACFNR

TLC0820ACFNR概述

    高速8位模拟数字转换器TLC0820AC和TLC0820AI的技术手册

    产品简介


    TLC0820AC和TLC0820AI是德州仪器公司生产的高级LinCMOS™高速8位模拟-数字转换器,采用了改良型闪存技术(Modified Flash Techniques)。这些转换器在微处理器接口设计上具有并行输出能力,同时通过单一5V供电运行,无需外部时钟或振荡器组件。它们广泛应用于需要高性能和低功耗的电子系统中,如工业自动化、医疗设备、通信设备和消费电子产品等领域。

    技术参数


    - 分辨率:8位
    - 参考输入:差分参考电压输入
    - 接口:并行微处理器接口
    - 转换时间:最大2.5µs(读模式)
    - 电源电压范围:4.5V至8V
    - 工作温度范围:
    - TLC0820AC:0°C至70°C
    - TLC0820AI:-40°C至85°C
    - 总未调整误差:±1 LSB
    其他关键参数:
    - 输入电压范围:–0.1V至VCC+0.1V
    - 电源电流(典型值):7.5至13mA
    - 输出电压:高电平4.5V至4.6V;低电平0.34V至0.4V

    产品特点和优势


    1. 高性能:采用改良闪存技术实现8位分辨率和快速转换速度(1.18µs)。
    2. 低功耗:单5V供电,适用于嵌入式系统的节能需求。
    3. 宽工作温度范围:提供商业级(TLC0820AC)和工业级(TLC0820AI)两种型号,满足不同环境下的使用要求。
    4. 兼容性:支持多种微处理器,易于集成到现有系统中。
    5. 可靠性高:符合严格的绝对最大额定值标准,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业过程控制:用于监测和记录动态信号。
    - 医疗设备:作为生理信号采集的一部分。
    - 通信设备:如无线传感器网络节点。
    使用建议:
    1. 在连接外部设备时,建议使用0.1µF的旁路电容以减少电源噪声。
    2. 使用推荐的工作温度范围,以避免因过热或过冷导致的性能下降。
    3. 在设计高速信号链路时,注意匹配阻抗和电缆长度,以减少信号失真。

    兼容性和支持


    TLC0820AC和TLC0820AI兼容于多种微处理器系统,包括TTL和CMOS接口。此外,德州仪器提供了详尽的技术支持文档、设计指南以及在线技术支持服务,帮助用户快速完成产品选型和开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换结果不准确 | 检查参考电压(Vref+)和(Vref-)设置是否正确。 |
    | 数据输出不稳定 | 确保芯片引脚连接无误,旁路电容接线良好。 |
    | 设备响应延迟较长 | 检查CS和WR/RDY信号是否正确触发。 |

    总结和推荐


    TLC0820AC和TLC0820AI是一款性能卓越、易于集成的8位模拟数字转换器。凭借其快速的转换时间、广泛的温度适应性以及较低的功耗,这款芯片在各种高精度测量和控制应用中表现出色。如果您正在寻找一款兼具高性能和可靠性的模拟-数字转换器,TLC0820系列无疑是您的理想选择。强烈推荐用于需要高性能和低功耗的应用场景。
    最终推荐等级:★★★★★

TLC0820ACFNR参数

参数
分辨率 8bit
信噪比 -
通道数 1
架构 Flash
输入类型 Single-Ended
采样率 392kS/s
接口类型 Parallel
位数 -
电压 - 电源,数字 5V
电压-电源,模拟 5V
通用封装 PLCC-20
安装方式 贴片安装
零件状态 在售
包装方式 散装

TLC0820ACFNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC0820ACFNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC0820ACFNR TLC0820ACFNR数据手册

TLC0820ACFNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
