ADS1220IRVAT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.3V~5.5V,±2.5V 2Ksps 24bit 4 24 SPI Differential,Single-Ended 2.3V~5.5V Sigma-Delta QFN 贴片安装,黏合安装 3.5mm*3.5mm*1mm
供应商型号: ADS1220IRVAT
供应商: 国内现货
标准整包数: 1000

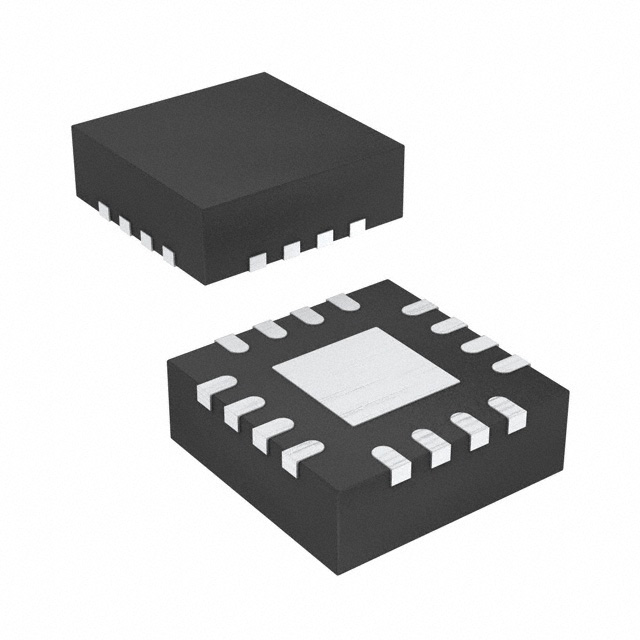

TEXAS INSTRUMENTS 模数转换器(ADC) ADS1220IRVAT

ADS1220IRVAT概述

    ADS1220 技术手册解析

    1. 产品简介


    产品类型:ADS1220 是一款高精度的 24 位模拟到数字转换器(ADC),集成了可编程增益放大器(PGA)和参考电压源。它特别适用于测量小传感器信号的应用。
    主要功能:
    - 高精度(最高可达 24 位分辨率)
    - 可编程增益放大器(1 到 128 倍)
    - 支持高达 2 kSPS 的数据速率
    - 内置温度传感器,精度为 0.5°C
    - 具备两个可编程电流源
    - 内部 2.048 V 参考电压
    应用领域:
    - 温度传感器测量(如热电偶、热敏电阻和电阻温度检测器)
    - 电阻桥式传感器测量(如压力传感器、应变计和称重秤)
    - 便携式仪器仪表
    - 工厂自动化和过程控制

    2. 技术参数


    - 供电范围:2.3 V 至 5.5 V
    - 电流消耗:最低为 120 μA(待机模式下)
    - 增益:1 V/V 至 128 V/V
    - 数据率:高达 2 kSPS
    - 分辨率:最高 20 位有效分辨率
    - 噪声滤波器:支持 50 Hz 和 60 Hz 同时抑制,单周期稳定数字滤波器
    - 输入通道:两个差分输入或四个单端输入
    - 电流源:10 μA 至 1.5 mA 程序可控
    - 内部参考电压:2.048 V,温漂典型值为 5 ppm/°C
    - 内部振荡器:精度为 2%
    - 温度传感器精度:0.5°C(典型值)
    - 接口:SPI 兼容接口(模式 1)
    - 封装:3.5 mm x 3.5 mm x 0.9 mm VQFN 或 5.0 mm x 4.4 mm TSSOP

    3. 产品特点和优势


    - 低功耗:待机模式下的电流消耗低至 120 μA,适合电池供电设备。
    - 高精度:最高可达 24 位分辨率,非常适合需要高精度测量的应用。
    - 多功能性:可编程增益放大器、内部参考电压和温度传感器使其适应多种传感器类型。
    - 强抗干扰能力:具有 50 Hz 和 60 Hz 的同时抑制能力,适用于工业环境中常见的噪声干扰。
    - 紧凑封装:小尺寸封装,便于集成在空间受限的应用中。

    4. 应用案例和使用建议


    - 温度测量:可用于工业设备中的温度监测,例如炉温监控、食品加工等。
    - 压力和应变测量:应用于医疗设备和精密机械等领域。
    - 建议:在设计传感器电路时,要确保电源稳定,避免电压波动影响精度。使用差分输入可以减少共模噪声,提高信噪比。

    5. 兼容性和支持


    - 兼容性:SPI 接口易于与大多数微控制器和其他外围设备进行通信。
    - 支持:德州仪器提供了详细的文档和支持,包括应用笔记、技术论坛和开发工具,方便用户进行开发和调试。

    6. 常见问题与解决方案


    - 问题:电流消耗高于预期
    - 解决方法:检查是否有未连接或不正确的接地线,确保所有引脚正确配置。
    - 问题:数据读取不稳定
    - 解决方法:检查电源供应是否稳定,适当增加滤波电容以减少噪声。

    7. 总结和推荐


    综合评估:ADS1220 是一款高度集成且性能优异的ADC,具有低功耗、高精度、多通道和丰富的功能。对于需要高精度、低功耗和灵活性的传感器应用,ADS1220 是一个理想的选择。
    推荐使用:强烈推荐使用 ADS1220,尤其是在需要高性能 ADC 的场合。德州仪器的全面支持也使得这款产品易于开发和集成。

ADS1220IRVAT参数

参数
位数 24
接口类型 SPI
架构 Sigma-Delta
电压 - 电源,数字 2.3V~5.5V
通道数 4
采样率 2Ksps
分辨率 24bit
信噪比 -
电压-电源,模拟 2.3V~5.5V,±2.5V
输入类型 Differential,Single-Ended
长*宽*高 3.5mm*3.5mm*1mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADS1220IRVAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS1220IRVAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS1220IRVAT ADS1220IRVAT数据手册

ADS1220IRVAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 48.8756
2000+ ¥ 47.633
3000+ ¥ 46.3904
库存: 89000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 48875.6
