TMUX646NZECR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Analog Switch/Analog Multiplexer Decimal 2:1 36-Pin NFBGA T/R
供应商型号: TMUX646NZECR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TMUX646NZECR

TMUX646NZECR概述

    TMUX646 6 GHz, 5 V, 2:1 (SPDT) 10-Channel MIPI Switch with 1.8-V Logic Support

    1. 产品简介


    TMUX646 是一款专为高速应用设计的优化10通道(5差分)单极双掷双向开关。该器件的主要功能包括支持多种接口(如MIPI CSI/DSI、SATA、LVDS、RGMII、DDR和以太网),具有低电阻率(RON)、高带宽、超低串扰、低功耗断电模式等特点。TMUX646广泛应用于移动电话、平板电脑、PC和笔记本电脑、虚拟和增强现实设备、无人机、条形码扫描相机、医疗设备和IP摄像头等。

    2. 技术参数


    - 工作电压范围:1.5 V 至 5.5 V
    - 信号切换范围:0 V 至 3.6 V
    - 逻辑控制输入电压范围:0 V 至 5.5 V
    - 连续电流:±35 mA
    - 断电电流:0.1 μA 至 1 μA
    - 电源电流:
    - 活动模式:30 μA 至 55 μA
    - 断电模式:0.1 μA 至 1 μA
    - 电源电阻:
    - RONHS:6 Ω 至 9 Ω
    - RONLP:6 Ω 至 10 Ω
    - 最大频率:100 kHz
    - 最大开关时间:1.5 μs
    - 插入损耗:-0.65 dB
    - 串扰隔离度:-40 dB
    - 带宽:6 GHz
    - 工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    - 宽电压范围:支持1.5 V 至 5.5 V的供电电压,适应各种应用场景。
    - 多协议支持:支持MIPI CSI/DSI、SATA、LVDS、RGMII、DDR、以太网等多种接口标准。
    - 低电阻率:6 Ω 的典型导通电阻使得信号传输更稳定。
    - 超低串扰:-40 dB 的串扰隔离度确保了信号的纯净度。
    - 高带宽:6 GHz 的宽带支持,适用于高速数据传输。
    - 低功耗模式:断电时的低功耗模式降低了整体功耗。
    - 优异的可靠性:通过严格的静电放电测试(HBM ±6000 V,CDM ±2000 V)。

    4. 应用案例和使用建议


    应用案例:
    - 移动电话:在智能手机的多个模块之间实现高效的数据交换。
    - 无人机:用于连接不同的传感器和控制系统。
    - 条形码扫描仪:实现摄像头和其他传感器的数据处理。
    使用建议:
    - 确保电源电压稳定在1.5 V 至 5.5 V范围内。
    - 使用50 Ω 的终端匹配电阻,减少信号反射。
    - 考虑使用外部滤波器以进一步降低噪声。
    - 在使用过程中监控电路温度,避免过热。

    5. 兼容性和支持


    - 兼容性:TMUX646 支持多种接口标准,适合与不同类型的设备连接。
    - 支持服务:德州仪器提供详尽的技术文档和支持资源,包括在线社区和技术论坛。

    6. 常见问题与解决方案


    - 问题:如何设置正确的电压?
    解决方案:确保电源电压在1.5 V 至 5.5 V的范围内,具体设置可根据实际应用需求调整。
    - 问题:如何避免信号干扰?
    解决方案:使用适当的终端电阻和外部滤波器,减小串扰和噪声影响。

    7. 总结和推荐


    TMUX646 在高速数据传输和信号转换方面表现出色,适合多种应用场合。它具有宽电压范围、多协议支持、低电阻率、高带宽、低功耗等优点,能够在移动通信、无人机、医疗设备等多个领域发挥作用。德州仪器提供丰富的技术支持和文档,有助于用户快速上手并解决问题。
    推荐:鉴于其卓越的性能和广泛的应用场景,我们强烈推荐使用 TMUX646,特别是对于需要高带宽、低功耗且支持多种接口标准的项目。

TMUX646NZECR参数

参数

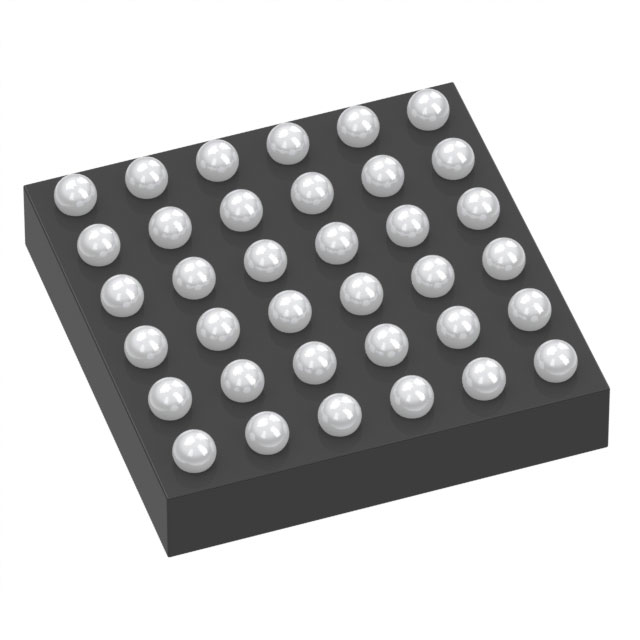

通用封装 NFBGA
安装方式 贴片安装,黏合安装
应用等级 电信级
零件状态 在售
包装方式 卷带包装

TMUX646NZECR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMUX646NZECR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TMUX646NZECR TMUX646NZECR数据手册

TMUX646NZECR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.1894
3000+ ¥ 4.0872
6000+ ¥ 3.951
库存: 21419822
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4189.4
