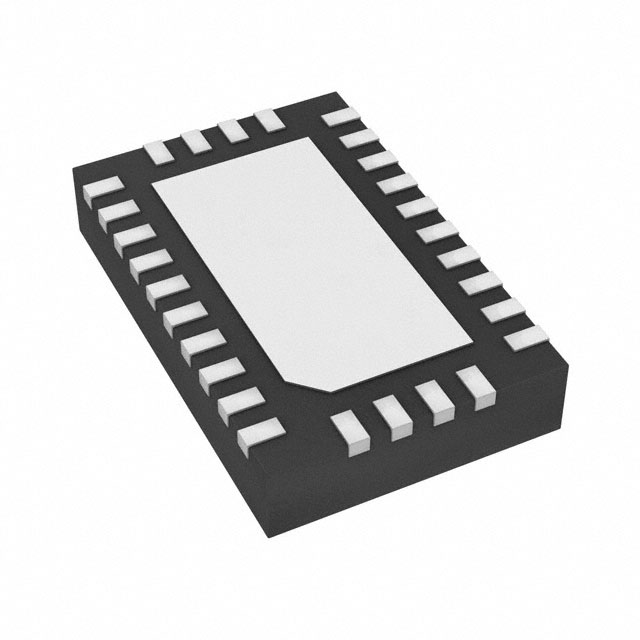

HD3SS460RHRT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed/Low Speed Programmable USB Controller USB 3.1 3.3V T/R 28-Pin WQFN EP
供应商型号: HD3SS460RHRT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 其他接口芯片 HD3SS460RHRT

HD3SS460RHRT概述


    产品简介


    产品名称:HD3SS460
    产品类型:高速交叉点开关
    主要功能:
    - 支持USB Type-C生态系统,包括交替模式(AM)。
    - 提供广泛的通道选择,包括USBSS(超高速)和2通道/4通道AM。
    - 兼容5 Gbps USB 3.1 Gen 1和AM,如5.4 Gbps DisplayPort 1.2a。
    - 适用于源/主机和目标/设备的应用。
    - 为低速SBU针提供交叉点开关功能。
    - 双向“多路复用/解多路复用”差分开关。
    - 支持共模电压范围0-2V。
    - 低功耗,关断电流为1 μA,活动时电流为0.6 mA。
    - 单电源电压VCC为3.3 V ±10%。
    - 工业温度范围为-40到85°C。
    应用领域:
    - 可翻转的USB Type-C生态系统
    - 平板电脑、笔记本电脑、显示器、手机
    - USB主机和设备
    - 扩展坞站

    技术参数


    - 绝对最大额定值:
    - 供电电压(VCC):-0.5 V 至 4 V
    - 高速信号端口差分电压(C[R/T]X[1/2][p/n], Ln[A-D][p/n], SS[R/T]X[p/n]):-0.5 V 至 2.5 V
    - 低速信号端口电压(CSBU[1/2], SBU[1/2]):-0.5 V 至 4 V
    - 控制信号电压(POL, AMSEL, EN):-0.5 V 至 4 V
    - 存储温度(Tstg):-65°C 至 150°C
    - 工作条件:
    - 供电电压(VCC):2.7 V 至 3.6 V
    - 工作自由空气温度(TA):0°C 至 70°C
    - 高速端口共模电压(VCM):0 V 至 2 V
    - 低速信号电压(VIN):0 V 至 VCC
    - 高速端口差分电压(Vdiff):0 V 至 1.8 Vpp
    - 电特性:
    - 输入低电压(VIL):-0.1 V 至 0.4 V
    - 输入高电压(VIH):VCC - 0.4 V 至 VCC + 0.1 V
    - 输入中值电压(VIM):VCC/2 - 0.3 V 至 VCC/2 + 0.3 V
    - 活动状态下差分I/O针泄漏电流(ILK-DIFF-ACTIVE):1 μA
    - 非活动状态下差分I/O针泄漏电流(ILK-DIFF-INACTIVE):150 μA
    - 输入高电流(IIH):1 μA
    - 输入低电流(IIL):1 μA
    - 输入中值电流(IIM):1 μA
    - 设备关断电流(IOFF):1 μA 至 5 μA
    - 设备活动电流(IDD):0.6 mA 至 0.9 mA
    - 高速开关开启电阻(RON(HS)):8 Ω 至 14 Ω
    - 低速开关开启电阻(RON(LS)):12 Ω
    - 高速开关开启电阻平坦度(RFLAT(ON,HS)):1.5 Ω
    - 高速信号输入电容(CON(HS)):1 pF
    - 高速端口性能参数:
    - 回波损耗(RL):100 MHz SS路径 -23 dB,2.5 GHz SS路径 -9 dB
    - 插入损耗(IL):100 MHz SS路径 -0.7 dB,2.5 GHz SS路径 -1.6 dB
    - 开隔离度(OI):100 MHz -50 dB,2.5 GHz -26 dB
    - 跨接(Xtalk):100 MHz -80 dB,2.5 GHz -30 dB
    - 高速信号路径切换特性:
    - 开关传播延迟时间(tPD):100 ns
    - 通道间输出偏移(tSK(O)):50 ps
    - 位间输出偏移(tSK(b-b)):5 ps
    - 控制信号转换时间(tON):3 μs
    - 控制信号关闭时间(tOFF):1 μs

    产品特点和优势


    独特功能:
    - 支持多种通道配置,满足不同应用需求。
    - 支持宽广的工作电压范围和温度范围,确保在多种环境下的稳定运行。
    - 低功耗设计,降低整体系统的能耗。
    - 高速信号处理能力,确保数据传输的高效性和可靠性。
    优势:
    - 通用性强,适用于各种设备和接口标准。
    - 优秀的动态性能,保证信号完整性,减少抖动和失真。
    - 灵活的控制选项,便于系统集成和调试。
    - 高可靠性,适应工业级应用要求。

    应用案例和使用建议


    应用场景:
    - USB主机与设备: 在USB主机和设备之间实现高速数据传输。
    - 显示器与平板电脑: 用于USB Type-C连接的显示器和移动设备,支持DisplayPort 1.2a。
    - 扩展坞站: 在扩展坞站中实现多个USB接口的灵活切换。
    使用建议:
    - 确保连接线路符合规范,以减少信号衰减和干扰。
    - 在高噪声环境中使用时,考虑增加滤波措施以提高信号质量。
    - 在安装和测试过程中,仔细检查控制信号的正确连接,确保设备正常工作。

    兼容性和支持


    兼容性:
    - 与现有的USB Type-C标准兼容,支持5 Gbps USB 3.1 Gen 1和5.4 Gbps DisplayPort 1.2a。
    - 与多种设备和应用兼容,包括USB主机、设备、显示器、平板电脑等。
    支持:
    - 供应商提供详尽的技术文档和支持服务,包括安装指南、故障排除文档和技术咨询。
    - 提供软件工具,便于用户进行设备配置和测试。

    常见问题与解决方案


    常见问题:
    1. 信号质量不佳: 检查连接线是否接触良好,确认信号线是否受到干扰。
    2. 设备不响应: 检查控制信号(如POL、AMSEL、EN)是否正常。
    3. 电源问题: 确认供电电压是否在规定范围内。
    解决方案:
    1. 使用屏蔽线缆,减少外界干扰。
    2. 检查控制信号线路是否正确连接,并重新上电。
    3. 使用万用表检查供电电压,必要时更换电源适配器。

    总结和推荐


    总结:
    HD3SS460是一款高性能的高速交叉点开关,适用于多种USB Type-C生态系统应用。它具备出色的动态性能和低功耗特性,适合各种工业和消费电子领域。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐使用HD3SS460。对于需要高速数据传输且对功耗敏感的应用场合,该产品无疑是一个理想的选择。

HD3SS460RHRT参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HD3SS460RHRT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS460RHRT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS HD3SS460RHRT HD3SS460RHRT数据手册

HD3SS460RHRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 5.6952
500+ ¥ 5.5528
750+ ¥ 5.4104
库存: 9500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1423.8
