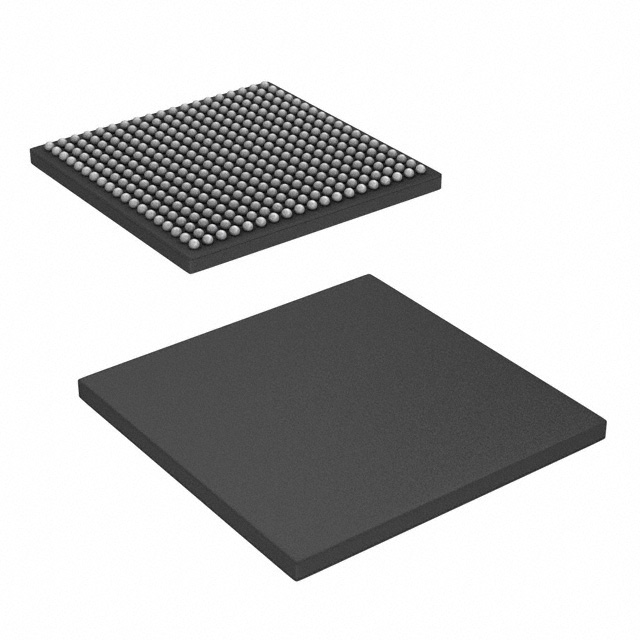

OMAPL132EZWTA2R

厂牌: TEXAS INSTRUMENTS
产品描述: 200MHz 8KB ROM 1 1.89V,3.45V 200MHz 1.8V,3.3V AC97,I2C,I2S,MMC,McASP,McBSP,SD,SDIO,SPI,UART ARM926EJ-S BGA 贴片安装,黏合安装 16mm*16mm*1.4mm
供应商型号: OMAPL132EZWTA2R
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) OMAPL132EZWTA2R

OMAPL132EZWTA2R概述


    产品简介


    OMAP-L132 C6000™ DSP+ ARM®处理器
    OMAP-L132是一款双核系统级芯片(SoC),集成了高性能的TMS320C674x DSP核心和ARM926EJ-S RISC处理器核心。它专为低功耗应用而设计,适用于专业移动无线电(PMR)、工业自动化、生物识别认证、智能电网变电站保护和便携式导航设备等领域。

    技术参数


    - 处理器核心
    - ARM926EJ-S:运行频率高达200 MHz,支持32位和16位(Thumb)指令,单周期MAC运算,带有ARM Jazelle®技术和嵌入式ICE-RT™实时调试。
    - C674x DSP:运行频率高达200 MHz,最高可达1600 MIPS和1200 MFLOPS。
    - 内存架构
    - ARM926EJ-S缓存:16KB指令缓存,16KB数据缓存,8KB RAM(向量表),64KB ROM。
    - C674x两级缓存架构:32KB L1P程序缓存/缓存,32KB L1D数据缓存/缓存,256KB L2统一映射缓存/缓存。
    - 外部存储接口
    - 支持NOR闪存、NAND闪存和SDRAM等存储器。
    - 支持DDR2和mDDR内存控制器,最大地址空间为256 MB。
    - 外围设备
    - 三个32位增强捕获模块(eCAP)
    - 两个增强高分辨率脉宽调制(eHRPWM)
    - 三个16550型UART模块
    - 两个多通道音频串行端口(McASP)
    - 两个多通道缓冲串行端口(McBSP)
    - 一个10/100 Mbps以太网媒体访问控制器(EMAC)

    产品特点和优势


    - 低功耗:相比其他TMS320C6000系列的DSP,OMAP-L132具有显著的低功耗特性。
    - 高性能:ARM926EJ-S和C674x DSP核心的组合提供了强大的计算能力。
    - 安全性:支持基本安全启动(Basic Secure Boot),确保代码执行的安全性。
    - 丰富的外围设备:包括多个通用定时器、UART、SPI、I2C等,能够适应多种应用场景。

    应用案例和使用建议


    应用场景:
    - 专业或私人移动无线电(PMR):通过其高效的DSP处理能力,可以实现对复杂信号的处理。
    - 工业自动化:适用于需要高精度控制的应用,如机器人和自动化生产线。
    - 生物识别认证:结合高速处理能力和丰富的外围设备,可以快速准确地进行生物特征识别。
    使用建议:
    - 电源管理:合理配置电源管理和睡眠模式,以提高系统的能效。
    - 安全措施:开启安全启动功能,以确保代码的安全执行。
    - 外围设备管理:利用丰富的外围设备,实现系统的全面控制。

    兼容性和支持


    - 兼容性:OMAP-L132与多种存储器和其他外设兼容,适用于各种不同的硬件平台。
    - 支持和服务:德州仪器提供完善的开发工具和文档支持,包括C编译器、DSP汇编优化工具和Windows调试界面。

    常见问题与解决方案


    - Q: 如何启动安全启动?
    - A: 配置并启用安全启动功能,通过硬件“信任根”启动,确保代码执行的安全性。
    - Q: 如何优化电源管理?
    - A: 合理配置电源管理和睡眠模式,关闭不必要的模块,降低功耗。
    - Q: 如何配置外设?
    - A: 参考相关的外设参考指南,配置每个外设的工作模式和参数。

    总结和推荐


    OMAP-L132 C6000™ DSP+ ARM®处理器是一款功能强大且灵活的双核系统级芯片,特别适合于需要低功耗和高性能的应用场景。其丰富的外围设备和出色的电源管理能力使其在市场上具有很强的竞争力。强烈推荐在专业移动无线电、工业自动化、生物识别认证等领域使用该产品。通过合理配置和优化,可以充分发挥其潜力,满足不同应用场景的需求。

OMAPL132EZWTA2R参数

参数
核心处理器 ARM926EJ-S
程序存储器类型 ROM
Flash大小 -
最大工作供电电压 1.89V,3.45V
接口类型 AC97,I2C,I2S,MMC,McASP,McBSP,SD,SDIO,SPI,UART
内核数 1
速度 200MHz
外设 -
I/O电压 1.8V,3.3V
RAM大小 8KB
主要属性 -
最小工作供电电压 -
最大时钟频率 200MHz
长*宽*高 16mm*16mm*1.4mm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

OMAPL132EZWTA2R厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL132EZWTA2R数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) TEXAS INSTRUMENTS OMAPL132EZWTA2R OMAPL132EZWTA2R数据手册

OMAPL132EZWTA2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
