OMAPL138BZWT4

厂牌: TEXAS INSTRUMENTS
产品描述: 456MHz 8KB ROM 1 1.89V,3.45V 456MHz 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART ARM926EJ-S BGA 贴片安装
供应商型号: CSJ-ST47914307
供应商: 海外现货
标准整包数: 1

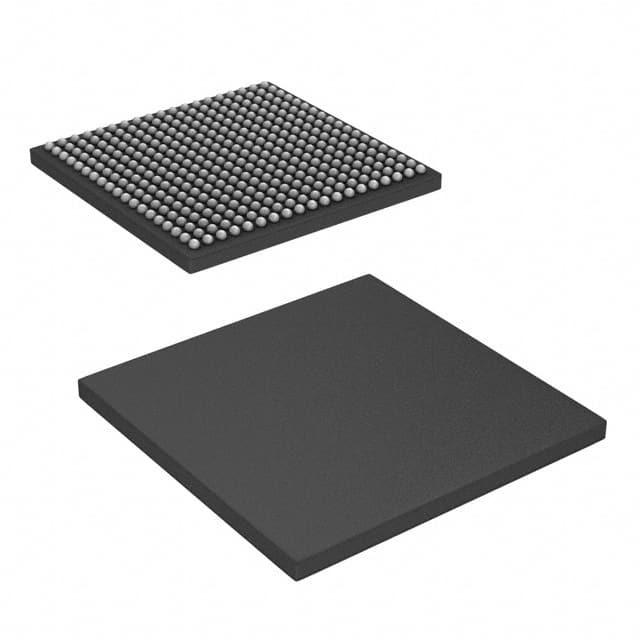

TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) OMAPL138BZWT4

OMAPL138BZWT4概述

    OMAP-L138 C6000™ DSP+ARM Processor

    1. 产品简介


    概述
    OMAP-L138 C6000™ DSP+ARM处理器是一款基于ARM926EJ-S和C674x DSP核心的低功耗应用处理器。它结合了高性能的TMS320C674x DSP内核和ARM926EJ-S内核的优点,提供了显著低于其他TMS320C6000系列DSP的功耗。
    主要功能
    - 双核系统级芯片(SoC),集成了32位定点和双精度浮点处理单元
    - 支持多达四个单精度浮点(SP)加法操作和每两个时钟周期两个双精度浮点(DP)加法操作
    - ARM926EJ-S核心,支持32位和16位指令集
    - 强大的实时调试支持,包括嵌入式ICE-RT调试工具
    - 通过PRUSS(可编程实时单元子系统)提供广泛的接口支持
    - 包括多个通信接口,如以太网MAC、SPI、I2C、USB等
    应用领域
    - 专业移动无线电(PMR)
    - 生物识别认证
    - 远程无线电单元(RRU)和远程无线电头(RRH)
    - 工业自动化
    - 智能电网变电站保护
    - 私人导航设备

    2. 技术参数


    - CPU
    - ARM926EJ-S RISC MPU:375-/456-MHz
    - C674x DSP:375-/456-MHz
    - 单周期MAC操作,支持混合精度浮点运算
    - 通用寄存器:64个32位寄存器
    - 算术逻辑单元(ALU):6个32位和40位ALU
    - 内存
    - L1P程序缓存:32 KB直接映射缓存
    - L1D数据缓存:32 KB 2路集合关联缓存
    - L2缓存:256 KB共享内存空间
    - 外设
    - 10/100 Mbps以太网MAC
    - USB 2.0 OTG端口和USB 1.1 OHCI端口
    - SPI、I2C、UART接口
    - 三个32位增强捕获模块(eCAP)

    3. 产品特点和优势


    - 双重核心架构:结合了DSP和RISC技术的优势,为用户提供高性能和低功耗的解决方案。
    - 安全性高:采用基本安全启动(Basic Secure Boot)机制,通过多层加密确保启动过程的安全性。
    - 丰富的外设接口:支持多种接口标准,包括以太网、USB、SPI、I2C等,方便与外部设备进行通信。

    4. 应用案例和使用建议


    - 工业自动化:适合用于工厂自动化控制系统的传感器数据采集和处理。
    - 生物识别认证:可用于身份验证系统,利用高速数据处理能力提高识别速度和准确性。
    - 智能电网:适用于电力系统监控和保护,通过高速数据传输和处理实现快速响应。
    使用建议:
    - 在设计时考虑系统所需的电源管理需求,合理配置L2缓存以提升整体性能。
    - 对于关键数据传输任务,可以优先使用高速外设接口如USB 2.0 OTG或以太网MAC。

    5. 兼容性和支持


    - 兼容性:支持多种存储器接口,如DDR2、mDDR、SDRAM等,适用于各种嵌入式应用。
    - 支持服务:提供丰富的开发工具,包括C编译器、DSP汇编优化器和Windows调试界面。

    6. 常见问题与解决方案


    - 问题1:设备启动过程中出现异常
    - 解决方案:检查电源电压是否稳定,确认配置文件设置正确。
    - 问题2:外设接口数据传输错误
    - 解决方案:确认外设连接正确,检查驱动程序版本并更新至最新版。

    7. 总结和推荐


    总结:
    OMAP-L138 C6000™ DSP+ARM处理器以其强大的计算能力和丰富的接口功能,在多种应用领域具有明显的优势。其集成的安全启动机制和高效的数据处理能力使其成为一款高性能、低功耗的解决方案。
    推荐:
    鉴于其出色的性能和广泛的应用场景,我们强烈推荐在需要高性能计算和丰富接口的嵌入式系统中使用此产品。

OMAPL138BZWT4参数

参数
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
外设 -
核心处理器 ARM926EJ-S
Flash大小 -
最大工作供电电压 1.89V,3.45V
最大时钟频率 456MHz
速度 456MHz
程序存储器类型 ROM
I/O电压 1.8V,3.3V
最小工作供电电压 -
内核数 1
主要属性 -
RAM大小 8KB
通用封装 BGA
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 停产
包装方式 托盘

OMAPL138BZWT4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138BZWT4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) TEXAS INSTRUMENTS OMAPL138BZWT4 OMAPL138BZWT4数据手册

OMAPL138BZWT4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.0676 ¥ 525.7126
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 525.71
