BQ76PL455APFCR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 5mA(Max) 7V 12V 5.5V 79.2V UART Multi-Function Controller 欠压,超温,过压 锂离子电池 QFP 贴片安装,黏合安装
供应商型号: 14M-BQ76PL455APFCR
供应商: 云汉优选
标准整包数: 1

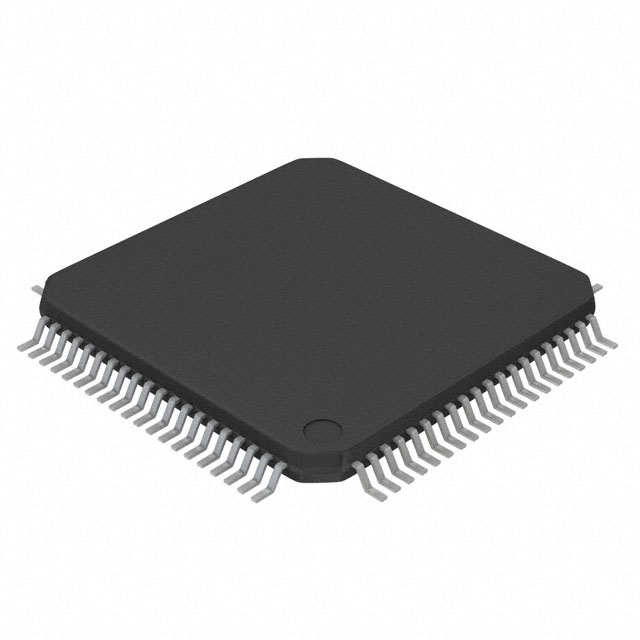

TEXAS INSTRUMENTS 电池管理芯片 BQ76PL455APFCR

BQ76PL455APFCR概述

    高品质电子元器件产品介绍

    1. 产品简介


    本文档介绍的是德州仪器(Texas Instruments)的bq76PL455A工业级集成电池监控器。此产品主要用于高可靠性、高压工业应用。它能够监控和平衡多达16个电池单元,具有高精度监测能力和强大的保护功能。bq76PL455A通过一个高速差分隔离通信接口与主机连接,最多可允许16个bq76PL455A设备进行串联通信。该产品广泛应用于能源存储系统(ESS)、不间断电源(UPS)、电动自行车(E-Bikes)和电动滑板车(E-Scooters)等领域。

    2. 技术参数


    - 供电电压: 5.3V供应调节电压,范围为4.75V至5.5V。
    - 模拟前端: 内置14位模数转换器(ADC),内部参考电压,所有单元在2.4ms内完成转换。
    - 温度测量: 可测量最高单元温度。
    - 外部平衡: 具备被动平衡能力,可连接外部n-FET;还具备主动平衡能力,可连接EMB1428Q/EMB1499Q芯片。
    - 工作环境: 工作温度范围为-40°C至+85°C,符合ISO标准。
    - 通信接口: 最高可达1Mb/s的堆叠式隔离差分UART接口。
    - 故障检测: 包括过压、欠压、过温等条件检测。
    - 其他特性: 二次热关断保护,高达16个设备的菊花链配置,通过绞合线实现高抗干扰能力。

    3. 产品特点和优势


    - 高度精确的监测: 通过内置14位ADC提供高精度监测,所有单元在2.4ms内完成转换。
    - 全面的保护功能: 具有过压、欠压、过温等保护机制。
    - 强大的通信能力: 支持高达1Mb/s的UART通信速率,适用于大型电池组。
    - 灵活的应用配置: 采用菊花链结构,便于多种设备串接使用。
    - 优良的热管理: 设计有热关断功能,确保安全可靠运行。

    4. 应用案例和使用建议


    - 能量存储系统: 在大型储能系统中,可以利用其高精度监测和平衡功能来提高电池寿命和安全性。
    - 电动交通工具: 适用于电动自行车和电动滑板车,通过优化电池管理系统提高续航能力。
    - 通信建议: 在复杂环境中部署时,建议使用屏蔽良好的线缆以减少电磁干扰的影响。
    - 布局建议: 根据手册推荐的布局指南,合理规划电路板,以提高信号完整性和稳定性。

    5. 兼容性和支持


    - 兼容性: 与其他工业标准电池监控设备兼容。
    - 支持和服务: 德州仪器提供详尽的技术文档和支持服务,包括在线社区资源和技术支持热线。

    6. 常见问题与解决方案


    - 过压保护未触发: 检查外部连接和配置是否正确,确认设置电压阈值是否适当。
    - 通信中断: 检查连接线缆是否损坏或接触不良,确保通信协议无误。
    - 温度监测不准确: 确认传感器是否正确安装并接地良好,检查环境温度变化对读数的影响。

    7. 总结和推荐


    综上所述,bq76PL455A是一款高性能、多功能的电池监控器,适合用于各类高要求的应用场景。其高精度、可靠性以及丰富的保护功能使其在市场上具有很高的竞争力。对于需要长期稳定运行的高电压电池系统,我们强烈推荐使用bq76PL455A。德州仪器提供的丰富技术支持也使得设备的维护更加方便快捷。

BQ76PL455APFCR参数

参数
最大工作供电电压 79.2V
最小工作供电电压 12V
故障保护 欠压,超温,过压
接口类型 UART
最小输出电压 7V
最大输出电压 5.5V
功能 Multi-Function Controller
电池类型 锂离子电池
输出电流 5mA(Max)
12.2mm(Max)
12.2mm(Max)
1.2mm(Max)
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BQ76PL455APFCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ76PL455APFCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ76PL455APFCR BQ76PL455APFCR数据手册

BQ76PL455APFCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
