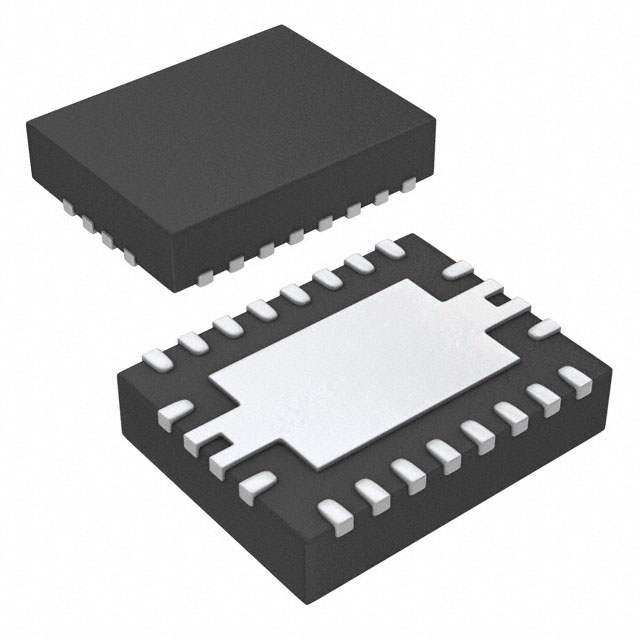

BQ24130RHLT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.5A(Max) 4.5V 12.6V 17V 超温,过压 多元化学 QFN 贴片安装,黏合安装
供应商型号: BQ24130RHLT
供应商: 国内现货
标准整包数: 40
TEXAS INSTRUMENTS 电池管理芯片 BQ24130RHLT

BQ24130RHLT概述

    bq24130集成型电池充电控制器技术手册

    产品简介


    bq24130是一款由德州仪器生产的集成型Li-ion和Li-Polymer开关模式电池充电控制器,专为高效率的充电需求设计。它具有两个内置N沟道功率MOSFET,可实现最大4 A的充电电流。这款芯片适用于各种移动设备,如平板电脑、上网本、超便携计算机、便携式数据捕捉终端、打印机和医疗诊断设备等。此外,bq24130还集成了热调节回路和过温保护,确保在高温下能够安全运行。

    技术参数


    - 工作频率: 600 kHz同步开关模式
    - 输入电压范围: 4.5 V至17 V
    - 电池电压范围: 1至3节电池(每节电池电压4.2 V)
    - 最高效率: 高达96%
    - 热关机温度: 120°C
    - 过温保护: 150°C
    - 输入过压保护: 18 V
    - 预充电电流范围: 0.125 A 至 2 A
    - 快速充电电流范围: 5 A/V(120 mV)
    - 工作环境温度: -40°C 至 125°C

    产品特点和优势


    - 高集成度: 内置两颗4 A集成N沟道MOSFET,减少了外部元件的需求,简化了电路设计。
    - 高效能: 600 kHz同步开关模式提供高达96%的充电效率,适合需要高效能的应用场合。
    - 热管理: 内置热调节回路和热关机功能,有效避免过热风险。
    - 精确控制: 具有±0.5%精度的电池充电电压调节,以及±4%精度的充电电流调节。
    - 远程电池感测: 可以通过远端电池感测功能提高充电电压的准确性。

    应用案例和使用建议


    应用案例:
    - 平板电脑和笔记本电脑中的电池充电系统。
    - 便携式医疗设备中的电池充电管理。
    - 工业手持设备和打印机中的超级电容器充电。
    使用建议:
    - 为了确保最佳性能,应在芯片附近放置适当的电容滤波器,例如将10 μF陶瓷电容放置于PVCC和PGND之间。
    - 热管理至关重要,特别是在高电流充电时,需要充分散热以防止过热。
    - 在设计电路时,考虑使用合适的电阻网络来设置预充电电流和快充电流。

    兼容性和支持


    兼容性:
    - bq24130可以与多种电源适配器配合使用,包括5 V和12 V电源。
    - 该芯片与标准的GPIO接口兼容,便于与微控制器或其他数字系统进行通信。
    支持:
    - 德州仪器提供了详细的文档和支持资源,包括应用笔记、技术论坛和客户支持热线。
    - 有样品请求可以通过德州仪器官网查看并获取。

    常见问题与解决方案


    问题1: 在充电过程中,充电电流不稳定。
    解决方案: 检查电路中是否存在噪声源,如未滤波的输入电源。适当添加滤波电容并优化电路布局。
    问题2: 充电器在高温环境下无法正常工作。
    解决方案: 确保良好的散热设计,并使用适当的热敏电阻来监测温度。当温度达到预定阈值时,启动热关机功能。

    总结和推荐


    综上所述,bq24130 是一款高性能的电池充电控制器,非常适合用于各类移动设备和工业应用。它的高集成度、高效能和强大的保护功能使其在市场上具有很高的竞争力。无论是针对普通用户还是专业开发人员,bq24130都是一个值得信赖的选择。因此,强烈推荐将其应用于需要高精度充电管理和良好热管理的应用中。

BQ24130RHLT参数

参数
功能 -
故障保护 超温,过压
最大输出电压 12.6V
最小工作供电电压 4.5V
输出电流 2.5A(Max)
最小输出电压 -
最大工作供电电压 17V
电池类型 多元化学
接口类型 -
4.65mm(Max)
3.65mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
