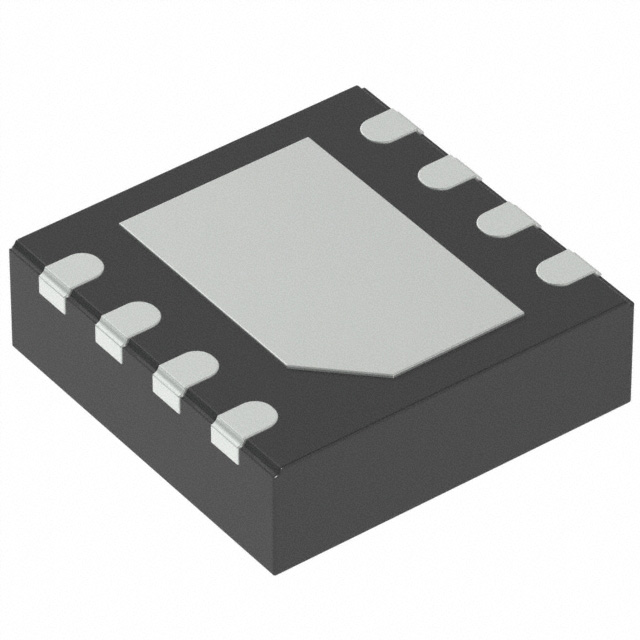

TCAN1042HGDRBTQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TCAN1042HGDRBTQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TCAN1042HGDRBTQ1

TCAN1042HGDRBTQ1概述


    产品简介


    TCAN1042-Q1 是一款专为汽车应用设计的故障保护型控制器局域网络(CAN)收发器,它支持经典 CAN 和高速 CAN 灵活数据率(CAN FD),并且最高可支持 5 Mbps 的数据传输速率。此系列包括多个型号,例如 TCAN1042-Q1、TCAN1042V-Q1、TCAN1042H-Q1 等,适用于各种工业及运输行业中的高度加载 CAN 网络。

    技术参数


    - 温度等级:-40°C 至 125°C(TA)
    - 人体模型(HBM)分类水平:±16 kV
    - 带电器件模型(CDM)分类水平:±1500 V
    - ISO 标准符合性:ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
    - 数据传输速率:最高可达 5 Mbps(部分型号支持)
    - 输入电压范围:支持 3.3 V 和 5 V 微控制器
    - 空闲模式行为:逻辑终端高阻态(无负载)
    - 保护特性:
    - IEC 静电放电保护高达 ±15 kV
    - 总线故障保护:±58 V(非 H 型号)和 ±70 V(H 型号)
    - 欠压保护:仅 V 附加型号提供
    - 驱动器占主导地位超时(TXD DTO)
    - 热关断保护(TSD)

    产品特点和优势


    1. 故障保护功能:TCAN1042-Q1 系列具有先进的故障保护机制,如总线故障保护和欠压保护,可以确保在网络环境中可靠运行。
    2. 增强的 CAN FD 支持:支持高达 5 Mbps 的数据传输速率,适合高带宽需求的应用。
    3. 低功耗和热管理:具备低功耗待机模式,并通过热关断保护来提高可靠性。
    4. 广泛的温度适应性:-55°C 到 150°C 的宽温范围使其适合极端环境。

    应用案例和使用建议


    - 汽车行业:适用于车辆内部的 CAN 通信网络,实现高数据传输速率的需求。
    - 重工业机械:适用于 ISO 11783 等重工业机械的标准应用。
    - 智能交通系统:用于智能交通系统的高速 CAN 通信,符合 SAE J2284 标准。
    使用建议:
    1. 在安装时需确保电源电压正确配置,以避免欠压引起的系统不稳定。
    2. 考虑到高温环境,建议采用有效的散热措施。
    3. 连接时确保所有引脚正确接地,以防止信号干扰和静电损害。

    兼容性和支持


    TCAN1042-Q1 系列产品与其他标准 CAN 设备兼容,可通过 TI 官方网站获取技术支持和文档更新,也可加入社区资源寻求更多帮助。

    常见问题与解决方案


    1. 问题:如何处理系统出现的瞬时过电压?
    解决办法:确保设备连接正确的电源并使用合适的电源滤波器。
    2. 问题:设备在待机模式下耗电量过高怎么办?
    解决办法:检查是否正确配置了待机模式控制输入,并考虑调整电源管理策略。
    3. 问题:设备在冷启动时表现不稳定?
    解决办法:检查所有连接是否正确,确认电源电压是否在规定的范围内。

    总结和推荐


    TCAN1042-Q1 系列产品凭借其高可靠性、宽温度范围和支持 CAN FD 等先进功能,在汽车和工业自动化等领域展现出显著的优势。尽管存在一些特定的使用挑战,但通过仔细的设计和适当的使用指南,这些产品将成为各种复杂环境下的理想选择。因此,强烈推荐在需要高性能 CAN 通信的应用中使用该系列产品。

TCAN1042HGDRBTQ1参数

参数
3.15mm(Max)
3.15mm(Max)
950μm(Max)
通用封装 SON-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TCAN1042HGDRBTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TCAN1042HGDRBTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TCAN1042HGDRBTQ1 TCAN1042HGDRBTQ1数据手册

TCAN1042HGDRBTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.7054
2000+ ¥ 7.5095
3000+ ¥ 7.3136
库存: 19000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 7705.4
