XIO2001ZAJ

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: PCI Bridge Chip 32bit 66MHz 32bit Tray
供应商型号: XIO2001ZAJ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 XIO2001ZAJ

XIO2001ZAJ概述

    XIO2001 PCI Express to PCI Bus Translation Bridge 技术手册解析

    1. 产品简介


    XIO2001 是一款由德州仪器(Texas Instruments)生产的高性能PCI Express到PCI总线转换桥接器。它主要用于连接现代高速PCI Express接口与传统的PCI或PCI-X设备。产品设计广泛应用于消费电子产品和工业设备中,例如PC、笔记本电脑、多功能打印机、网络路由器和交换机等。该产品在工业应用中同样表现出色,适用于工业电脑和视频监控系统等场合。

    2. 技术参数


    - 全速PCI Express连接:最高可支持全速250MB/s的双向数据传输速率。
    - PCI Express和PCI规范兼容性:符合PCI Express到PCI/PCI-X桥接规范(Rev. 1.0)、PCI Express基本规范(Rev. 2.0)及PCI本地总线规范(Rev. 2.3)。
    - 高级错误报告:支持PCI Express扩展CRC(ECRC)及其他先进错误报告机制。
    - 电源管理:支持多种D状态,如D1、D2、D3热态和冷态,支持活动状态链路电源管理(ASPM),能够节省待机状态下链路空闲时的功耗。
    - 时钟和唤醒功能:支持PCI Express时钟请求(CLKREQ)和系统唤醒事件,有助于实现低功耗管理和远程唤醒。
    - 接口兼容性:支持六路副PCI总线主控器和内部配置2级优先级方案,支持多级中断生成。
    - 集成辅助电源开关:仅当主电源关闭时才启用VAUX电源。
    - 电气特性:支持66MHz/32位PCI总线接口,3.3V和5.0V双电压I/O接口,具有多种频率输出(25MHz、33MHz、50MHz或66MHz)。

    3. 产品特点和优势


    XIO2001以其出色的PCI Express与PCI/PCI-X之间的转换能力而著称,特别适用于需要高带宽和低延迟的应用。通过其先进的电源管理和错误处理机制,能够在保证高性能的同时降低能耗和提高系统稳定性。此外,丰富的I/O接口选项也使其非常适合于各种复杂的多任务环境,进一步提高了其市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - PC:在台式计算机中用于扩展存储和I/O接口。
    - 笔记本电脑:用于增强多媒体性能和外设连接能力。
    - 多功能打印机:实现网络打印和扫描功能。
    - 网络路由器和交换机:作为高速数据处理中心的关键部件。
    - 工业应用:如工业PC、视频监控系统等,需要长时间稳定运行和高可靠性。
    使用建议:
    - 在复杂应用环境中,建议使用适当的电源管理策略来延长系统寿命并提高能源效率。
    - 对于系统稳定性要求高的场合,可以考虑增加外部电阻以改善信号完整性。

    5. 兼容性和支持


    XIO2001 支持广泛的PCI Express接口标准,包括不同版本的参考时钟(100MHz差分时钟或125MHz单端时钟)。对于其他电子元器件或设备的兼容性信息,具体可参照技术手册中提供的详细文档。德州仪器提供详尽的技术支持,包括生产测试工具、软件驱动程序以及详细的用户指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问:如何正确设置电源管理?
    答:建议按照技术手册中的指导进行设置,并适当调整电源管理策略,如调整L0s和L1状态的工作时间,以达到最佳节能效果。

    - 问:如何处理信号完整性问题?
    答:可以通过添加适当的终端电阻和优化布局设计来改善信号完整性,具体参数请参考手册中提供的电气特性表。

    - 问:如何确保系统的可靠性和稳定性?
    答:可以在关键信号线上添加去耦电容和滤波器,同时确保接地良好,避免噪声干扰。具体配置可以参考手册中的“Layout”章节。

    7. 总结和推荐


    总体而言,XIO2001是一款在PCI Express和PCI/PCI-X之间实现高效、低延迟转换的高性能产品。其强大的功能、广泛的兼容性和优秀的技术支持使其成为市场上非常有竞争力的选择。强烈推荐对高性能PCI接口转换有需求的用户选用XIO2001。对于需要长时间稳定运行和高可靠性的应用,XIO2001是一个理想的选择。

XIO2001ZAJ参数

参数
长*宽*高 7mm*7mm*900μm

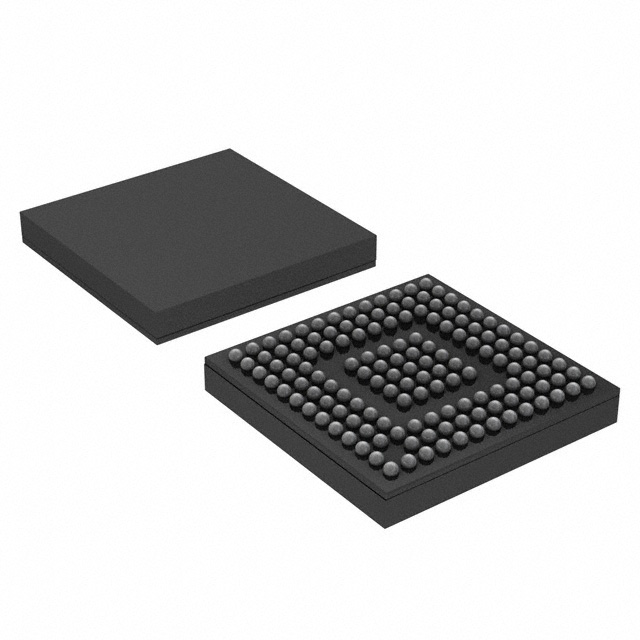

通用封装 NFBGA-144
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

XIO2001ZAJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

XIO2001ZAJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS XIO2001ZAJ XIO2001ZAJ数据手册
