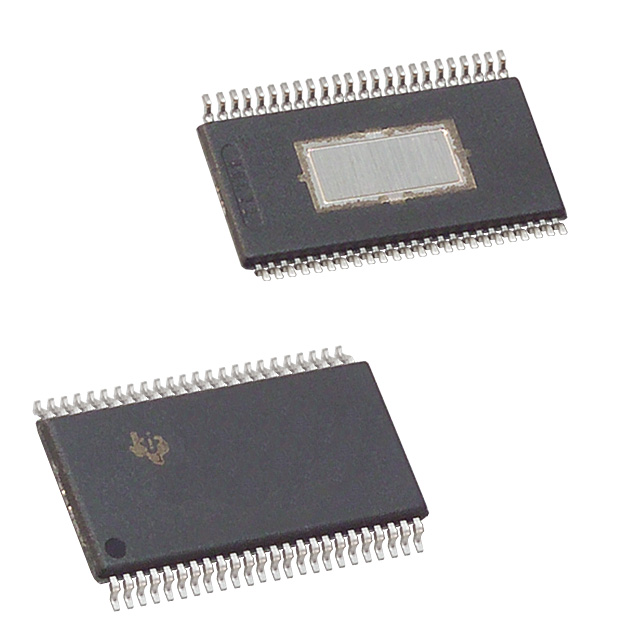

TPIC71004TDCARQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Display Driver Driver 35V Automotive 48-Pin HTSSOP EP T/R
供应商型号: TPIC71004TDCARQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TPIC71004TDCARQ1

TPIC71004TDCARQ1概述

    TPIC71004-Q1:汽车气囊部署驱动器

    1. 产品简介


    TPIC71004-Q1 是一款由德州仪器(Texas Instruments)设计和制造的四通道气囊部署驱动器,专为汽车应用中的气囊系统提供可靠的电流控制。每个通道都配备了高侧和低侧开关,具有独立的控制逻辑以防止意外部署。该产品具有40V的引脚能力(除接地引脚、模拟接地、数字接地、VCC5、VDDIO和AMXOUT),并拥有广泛的温度适应范围(-40°C至105°C)。

    2. 技术参数


    - 引脚定义:48个引脚,包括RESETN、SPI/Digital、BIAS、DIAG、VZ3、Z3、ZM3、GND3、DGND2、SOMI、SCLK、TZ0、VDDIO、CSN、SIMO、AGND、VA1、TEST4、GND2、ZM2、Z2、VZ2、GND0、ZM0、Z0、TEST、VCC5、AMXOUT、AGND1、SQREF2、SQREF1、DGND1、IWD、VADC、TEST2、VA2、TEST3、GND1、ZM1、Z1、VZ1。
    - 工作环境:-40°C至105°C。
    - 电压范围:高侧和低侧驱动器的峰值电压为40V,VZx引脚的工作电压为10V至35V。
    - 最大电流:每个通道的最高可编程电流设置为1.2A(典型值)或1.75A(典型值)。
    - 通信接口:通过SPI进行串行通信,并带有奇偶校验检查功能。

    3. 产品特点和优势


    TPIC71004-Q1的主要特点包括:
    - 安全逻辑控制:每个通道的高侧和低侧开关都具有独立的安全逻辑控制,可以防止意外部署。
    - 诊断监控:具有内部故障监控功能,能够对高侧和低侧开关进行测试,测量气囊电阻,检测气囊泄漏等。
    - 电流限制:具有可编程的最大电流设置,可以在每次部署时提供不同的电流水平。
    - 诊断模式:支持诊断模式,允许在不依赖外部组件的情况下进行故障检测。
    这些特点使得TPIC71004-Q1在气囊系统中表现出卓越的安全性和可靠性,能够在复杂的应用环境中保持稳定运行。

    4. 应用案例和使用建议


    - 气囊驱动器:适用于汽车气囊系统的部署驱动器,确保气囊在需要时准确可靠地展开。
    - 故障检测:在部署过程中,可以通过诊断模式来检测电路中的故障,如短路到地面的情况。
    建议使用时要注意配置正确的软件命令组合,并确保外部硬件启用逻辑线处于正确状态(例如,TZ0=高电平,IWD=低电平)。在部署完成后,首先关闭高侧开关,然后延迟大约100微秒再关闭低侧开关。

    5. 兼容性和支持


    - 兼容性:TPIC71004-Q1与其他标准接口和外部组件高度兼容,易于集成到现有的汽车电子系统中。
    - 技术支持:德州仪器提供了全面的技术支持和文档资料,包括详细的使用指南和故障排查手册。

    6. 常见问题与解决方案


    - Q: 如何启动TPIC71004-Q1?
    - A: 需要先释放RESETN引脚上的复位信号,并通过SPI接口进行初始化配置。
    - Q: 在诊断模式下如何检测电路故障?
    - A: 可以通过读取AMXOUT引脚上的模拟信号或SPI映射的状态寄存器来获取诊断信息。
    - Q: 如何设置每个通道的最大电流?
    - A: 可以通过SPI接口和EEPROM设置来进行最大电流的编程。

    7. 总结和推荐


    TPIC71004-Q1是一款专为汽车气囊系统设计的高性能驱动器,具备多种保护功能和出色的诊断能力。它不仅能够确保气囊在必要时可靠地部署,还能在发生故障时及时进行检测和报告。这款产品在可靠性、安全性及兼容性方面均表现出色,非常值得在相关应用中采用。建议在使用前仔细阅读产品手册,并遵循制造商提供的指导进行安装和调试。

TPIC71004TDCARQ1参数

参数
通用封装 HTSSOP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
