XIO2001IZAJ

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: PCI Bridge Chip 32bit 66MHz 32bit 144-Pin NFBGA Tray
供应商型号: XIO2001IZAJ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 XIO2001IZAJ

XIO2001IZAJ概述


    产品简介


    XIO2001 PCI Express至PCI总线转换桥
    产品类型: XIO2001是一款单功能PCI Express到PCI总线的转换桥,用于实现高速数据传输和不同协议间的互操作性。
    主要功能:
    - 支持全速×1 PCI Express数据流传输
    - 完全符合PCI Express至PCI/PCI-X桥接规范,版本1.0
    - 全面支持PCI Express基础规范,版本2.0
    - 完全符合PCI本地总线规范,版本2.3
    - 支持高级错误报告功能,包括ECRC支持
    - 集成辅助电源开关,在主电源关闭时才激活VAUX电源
    应用领域:
    - 消费者应用:PC、笔记本电脑、PCIe扩展卡、多功能打印机、网络路由器和交换机
    - 工业应用:工业PC、视频监控系统

    技术参数


    性能参数:
    - PCI Express差分发射器输出范围:200 mV至400 mV(Vpp)
    - PCI Express差分接收器输入范围:100 mV至200 mV(Vpp)
    - 工作温度范围:-40°C至+85°C
    - 功耗:最大4.5 W
    - 针脚数量:144(ZAJ)或169(ZGU)球形引脚
    支持的电气特性:
    - 支持D1, D2, D3hot和D3cold状态
    - 低功耗管理:支持L0s和L1状态的活动状态链路功率管理
    - 热门唤醒事件和信标支持
    工作环境:
    - 工作电压范围:1.5 V至3.3 V
    - 温度范围:工业级(-40°C至+85°C)

    产品特点和优势


    独特功能:
    - 支持PCI Express Base Spec v2.0,提供全面的数据流控制和高级错误报告能力
    - 高效的时钟管理和电源管理机制,优化功耗和系统稳定性
    优势:
    - 提高了数据处理效率和系统可靠性,适合高性能计算和工业自动化等领域
    - 丰富的接口和信号支持,使产品更加灵活和可靠

    应用案例和使用建议


    应用案例:
    - 在消费电子产品如PC、笔记本电脑中,用于连接PCIe扩展卡和多功能打印机等
    - 在工业应用如视频监控系统中,用于提高数据处理能力和系统可靠性
    使用建议:
    - 建议使用100 MHz差分公共参考时钟或125 MHz单端参考时钟以获得最佳性能
    - 在设计电路板布局时,应注意保持信号完整性并减少噪声干扰

    兼容性和支持


    兼容性:
    - XIO2001可以与多种PCIe设备兼容,适用于各种工业和消费类应用场景
    支持:
    - 提供详细的技术文档和支持材料,包括样品购买链接、技术文档下载、工具软件和生产测试支持
    - 提供JTAG/BS测试接口,方便生产测试

    常见问题与解决方案


    常见问题:
    1. 如何设置外部电阻?
    - 使用1 kΩ电阻将PCI铁路(VDD15)连接到二次PCI总线的I/O钳位电平
    2. 如何配置电源管理?
    - 参考手册中的电源管理章节,根据具体应用需求进行配置
    解决方案:
    - 确保外部电阻的正确使用,并遵循手册中的指导进行电源管理配置

    总结和推荐


    综合评估:
    - XIO2001在性能、灵活性和可靠性方面表现出色,特别适合高性能计算和工业应用领域
    推荐:
    - 强烈推荐XIO2001作为高性能PCIe到PCI转换桥的选择,特别是在需要高速数据传输和稳定电源管理的应用中

XIO2001IZAJ参数

参数

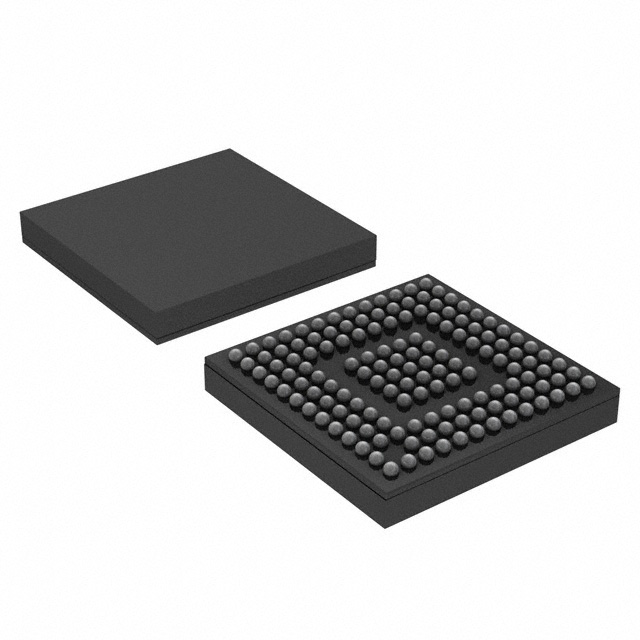

长*宽*高 7.1mm*7.1mm*1.2mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

XIO2001IZAJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

XIO2001IZAJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS XIO2001IZAJ XIO2001IZAJ数据手册

XIO2001IZAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
