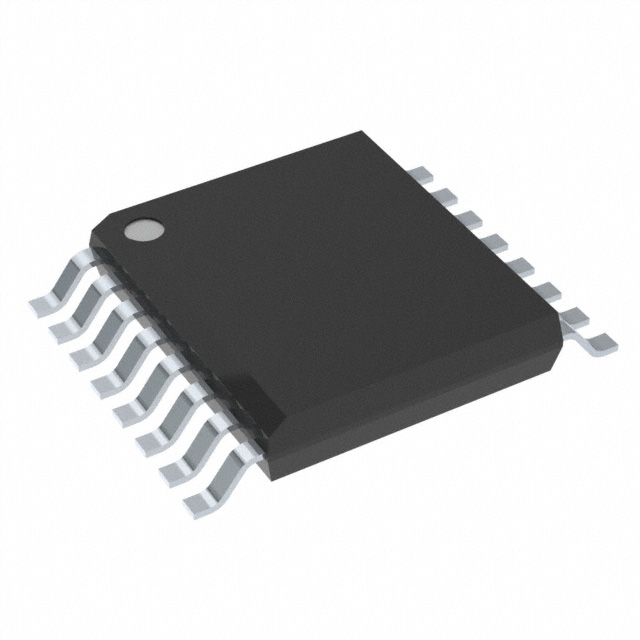

TRS3221ECDB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Single Transmitter/Receiver RS-232 16-Pin SSOP Tube
供应商型号: 25E-TRS3221ECDB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TRS3221ECDB

TRS3221ECDB概述


    产品简介


    TRS3221E 是一款单通道RS-232线驱动器/接收器,适用于3V至5.5V的供电范围。该器件集成了±15kV IEC ESD保护,使其特别适合于便携式设备,如个人数字助理(PDA)、掌上电脑、笔记本电脑、子笔记本电脑、手机和无线设备等。该器件符合TIA/EIA-232-F和ITU v.28标准,提供异步通信控制器与串行端口连接器之间的电气接口。

    技术参数


    - 供电电压范围:3V至5.5V
    - 最大数据速率:250 kbit/s
    - 外部电容:4个0.1μF电容器
    - 输入电压范围:-25V至25V
    - 输出电压范围:-13.2V至13.2V
    - 驱动器高电平输出电压:5V(最小值)
    - 接收器高电平输出电压:VCC - 0.1V(最大值)
    - 自动关断功能:在驱动器未检测到有效RS-232信号时自动关闭
    - 低待机电流:1μA(典型值)
    - ESD保护等级:±15kV人体模型(HBM),±8kV接触放电,±15kV空气间隙放电
    - 工作温度范围:-40°C至85°C(TRI);0°C至70°C(TRS)

    产品特点和优势


    TRS3221E 具有以下几个显著特点和优势:
    - 卓越的ESD保护:具备±15kV人体模型和±8kV接触放电保护,确保设备在恶劣环境下的可靠性。
    - 低功耗:当不处于活动状态时,通过自动关断功能可以将电流降低至1μA。
    - 高灵活性:支持多种控制选项以实现灵活的电源管理。
    - 高可靠性:符合TIA/EIA-232-F和ITU v.28标准,确保数据传输的稳定性和准确性。
    - 广泛的应用领域:适用于各种便携式和手持设备,如PDA、笔记本电脑等。

    应用案例和使用建议


    TRS3221E 在多个应用领域都有广泛应用,例如:
    - 移动设备:在手机和平板电脑中,它可以确保稳定的通信,同时保持低功耗。
    - 工业设备:在工业环境中,它可以为自动化控制系统提供可靠的通信接口。
    - 医疗设备:在医疗设备中,它可以通过低功耗和高可靠性的特性确保长期运行。
    使用建议:
    - 在设计电路时,确保外部电容正确配置,特别是对于驱动器部分的4个0.1μF电容。
    - 使用具有±15kV ESD保护的外壳,以提高整体系统的抗干扰能力。
    - 在选择其他兼容设备时,确保其工作电压范围与TRS3221E一致,以避免损坏设备。

    兼容性和支持


    TRS3221E 可与其他标准RS-232设备兼容,支持通过自动关断功能进行灵活的电源管理。Texas Instruments提供详细的技术支持和维护文档,以帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    1. 问题:在非活动状态下,设备的电流消耗较高。
    解决方案:启用自动关断功能,当设备未检测到有效信号时,电流可降至1μA。

    2. 问题:如何判断信号是否有效?
    解决方案:观察INVALID引脚的输出。如果无效信号持续超过30μs,INVALID将变为低电平。

    3. 问题:如何设置合适的外部电容?
    解决方案:参照数据手册中的推荐值,通常为4个0.1μF的电容。

    总结和推荐


    总体而言,TRS3221E 是一款非常出色的单通道RS-232线驱动器/接收器,具有优异的ESD保护、低功耗和高可靠性等特点。它在众多应用场景中表现出色,特别适合于便携式和手持设备。强烈推荐在需要稳定通信且低功耗的系统中使用此器件。此外,Texas Instruments提供的全面技术支持和详细的文档资料也极大地增强了该器件的易用性和可靠性。

TRS3221ECDB参数

参数
长*宽*高 6.2mm*5.3mm*1.95mm
通用封装 SSOP-16
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

TRS3221ECDB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TRS3221ECDB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TRS3221ECDB TRS3221ECDB数据手册

TRS3221ECDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
