XTR305IRGWT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS

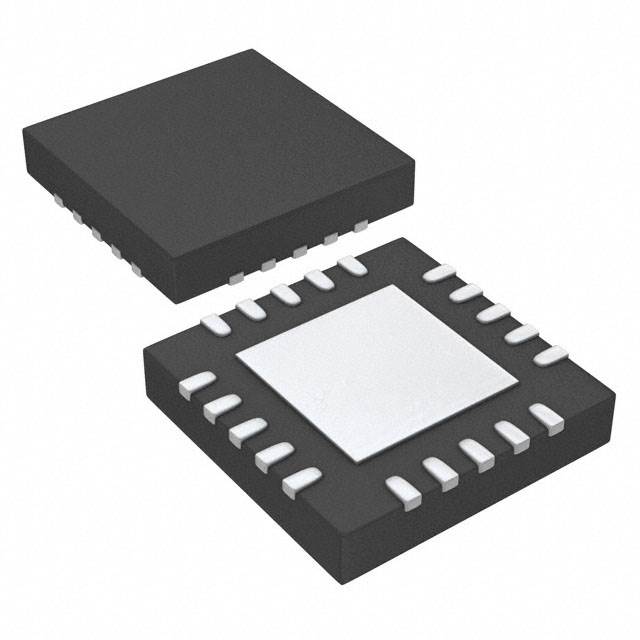

产品描述: Analog Current or Voltage Output Driver 20-Pin VQFN EP T/R
供应商型号: 09Y-XTR305IRGWT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 XTR305IRGWT

XTR305IRGWT概述

    XTR305 Industrial Analog Current or Voltage Output Driver

    1. 产品简介


    XTR305是一款由德州仪器(Texas Instruments)设计的工业模拟电流或电压输出驱动器。它主要适用于成本敏感型的工业和过程控制应用。该产品能够通过数字输入选择输出模式为电流或电压,无需外部分流电阻。同时,它具备诊断功能,如短路或开路故障指示、热保护和过流保护等。

    2. 技术参数


    XTR305的关键技术参数如下:
    - 输出范围:
    - 电流输出:±20mA(线性范围±24mA)
    - 电压输出:±10V(最高可达到±17.5V)

    - 电源电压: 40V

    - 绝对最大额定值:
    - 供电电压:±44V
    - 输入引脚电压:±0.5V相对于电源电压
    - 连续短路:允许
    - 操作温度范围:-55°C到125°C
    - 结温:150°C

    - 推荐操作条件:
    - 温度范围:-40°C到85°C
    - 工作温度范围:-55°C到125°C

    3. 产品特点和优势


    - 用户可选: 电流或电压输出可通过数字I/V选择引脚进行配置。
    - 无需外部电阻: 无需外部分流电阻,减少电路复杂性。
    - 灵活通道: 分离的驱动和接收通道提供灵活性。
    - 远程配置和故障检测: 数字输出选择能力、错误标志和监测引脚支持远程配置和故障检测。
    - 安全保护: 最大输出电流限制及热保护功能提供额外保护。
    - 宽温度范围: 在-40°C至+85°C的工业温度范围内指定,扩展到-55°C至+125°C的操作范围。

    4. 应用案例和使用建议


    XTR305的应用范围广泛,包括电机驱动模拟输出、PLC输出可编程驱动器、工业互连、高电压工业I/O和三线传感器电流或电压输出等。
    使用建议:
    - 在选择输出模式时,需要根据具体应用场景和负载要求来确定电流或电压输出模式。
    - 为确保最佳性能,在应用过程中应注意温度范围和电源电压,以避免超出绝对最大额定值。
    - 使用监测引脚时,应及时检查负载功率或阻抗变化,以实现更精确的反馈控制。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他符合工业标准的电子元器件和设备兼容。
    - 支持和维护: 德州仪器提供了详细的文档和技术支持,包括设计工具和软件支持。

    6. 常见问题与解决方案


    - 问题: 短路或开路故障时,如何处理?
    - 解决方案: 检查系统连接,确认是否存在短路或开路情况。如果发现问题,及时修复并重新启动设备。
    - 问题: 输出电流超过规定范围,如何解决?
    - 解决方案: 调整外部增益设定电阻,降低输出电流至正常范围。如果问题持续存在,可能需要更换器件或检查系统设计。

    7. 总结和推荐


    XTR305是一款高性能的工业模拟电流或电压输出驱动器,适用于多种工业和过程控制应用场景。其显著的特点包括用户可选的输出模式、灵活的通道配置和广泛的温度范围。结合其强大的安全保护和远程配置功能,使得XTR305在市场上具有很强的竞争优势。
    推荐: XTR305非常适合作为工业控制系统中的核心组件,特别是在需要高精度和可靠性的应用场合。如果您的项目需要高性能的电流或电压输出驱动器,XTR305是一个值得考虑的选择。

XTR305IRGWT参数

参数
5.15mm(Max)
5.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
