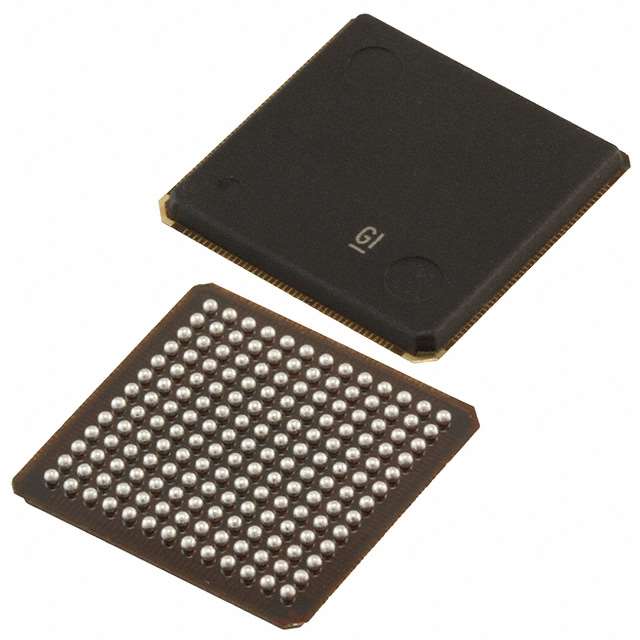

XIO2001IZGU

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: PCI Bridge Chip 32bit 66MHz 32bit 169-Pin BGA MICROSTAR Tray
供应商型号: 296-24539-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 XIO2001IZGU

XIO2001IZGU概述

    XIO2001 PCI Express to PCI Bus Translation Bridge

    1. 产品简介


    XIO2001 是一款由德州仪器(Texas Instruments)开发的单功能PCI Express至PCI总线转换桥接器,适用于各种消费级和工业级应用。其主要功能是将PCI Express协议转换为PCI或PCI-X协议,以实现不同总线之间的互连互通。XIO2001 的典型应用包括个人电脑、笔记本电脑、PCIe扩展卡、多功能打印机以及网络路由器和交换机等。

    2. 技术参数


    以下是XIO2001的关键技术参数和技术规格:
    - 通过率:全速率PCI Express™传输
    - 合规性:完全符合PCI Express至PCI/PCI-X桥接规范(版本1.0)、PCI Express基本规范(版本2.0)以及PCI本地总线规范(版本2.3)
    - 错误报告:支持高级错误报告,包括扩展循环冗余校验(ECRC)支持
    - 电源管理:支持D1、D2、D3hot和D3cold模式,能够通过主动状态链路电源管理降低空闲时的功耗
    - 低功耗模式:利用L0s和L1状态来节约能源
    - 中断支持:支持外部中断请求和消息信号中断
    - 物理层:差分输入/输出范围为100-MHz差分PCI Express公共参考时钟或125-MHz单端参考时钟
    - 接口支持:支持最高66 MHz/32位的PCI本地总线接口

    3. 产品特点和优势


    XIO2001 具有多项独特的功能和优势,使其在各类应用中表现出色:
    - 高性能:支持全速PCI Express™传输,确保数据处理效率高。
    - 灵活性:提供多种电源管理选项和参考时钟选择,适合不同应用场景。
    - 可靠性:具备先进的错误报告机制,可提高系统整体稳定性。
    - 易用性:通过内部优先级方案支持多个PCI总线主控器,简化系统设计复杂度。

    4. 应用案例和使用建议


    XIO2001 的应用场景广泛,如多函数打印机、视频监控系统、工业计算机及网络设备等。在实际应用中,用户需要根据具体需求选择合适的参考时钟,并合理配置电源管理选项,以确保最佳的性能表现。
    使用建议:
    - 在使用过程中,注意遵循正确的电源管理和参考时钟配置,避免不必要的能耗。
    - 确保所有的信号线正确连接,特别是对于复杂的电路板设计,需谨慎检查每个信号线的连接情况。

    5. 兼容性和支持


    XIO2001 可与其他符合PCI Express至PCI/PCI-X桥接规范的设备兼容。德州仪器提供了全面的技术文档、开发工具和社区支持,以帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    常见的问题及其解决方案如下:
    - Q1: 无法启动设备?
    - A1: 检查电源连接和配置,确保所有电源终端正确连接并供电。

    - Q2: 设备频繁复位?
    - A2: 检查系统的复位信号是否稳定,必要时调整参考时钟选择。

    7. 总结和推荐


    综上所述,XIO2001是一款高性能、高度灵活且易于使用的PCI Express至PCI总线转换桥接器,非常适合各种消费级和工业级应用。通过合理的配置和使用,它可以显著提升系统的性能和稳定性。强烈推荐使用XIO2001来实现不同总线间的高效互连。

XIO2001IZGU参数

参数
12.1mm(Max)
12.1mm(Max)
1.4mm(Max)
通用封装 BGA-169
安装方式 贴片安装
零件状态 停产
包装方式 散装,托盘

XIO2001IZGU厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

XIO2001IZGU数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS XIO2001IZGU XIO2001IZGU数据手册

XIO2001IZGU封装设计

查看详情并下载
Symbol
Footprint
3D Model
