THS6012IGQER

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-THS6012IGQER
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 THS6012IGQER

THS6012IGQER概述

    THS6012:高性能双差分线路驱动器

    1. 产品简介


    THS6012 是一款高性能双差分线路驱动器,适用于高带宽和低失真的应用场合。它特别适合用于ADSL(非对称数字用户线)中心办公室环境,支持高峰值电压和电流需求。这款器件具有两个高速驱动器,每个能提供最小400mA的输出电流(负载为25Ω),可配置为差分模式,以驱动高达50Vpp的输出信号。

    2. 技术参数


    - 供电范围:单电源9V到32V,双电源±4.5V到±16V。
    - 小信号带宽(-3dB):140MHz(25Ω负载,±15V供电)
    - 大信号带宽(-3dB):315MHz(100Ω负载,±15V供电)
    - 斜率:1300V/μs(增益为5)
    - 总谐波失真:-72dB(1MHz时,25Ω负载,20Vpp)
    - 电源抑制比:≥65dB(±15V供电)
    - 输入偏置电流:最大值12μA
    - 输出电流:最大值800mA
    - 输出电压摆动:±12.2V(单电源供电)

    3. 产品特点和优势


    - 高性能驱动能力:每个驱动器可以提供最小400mA的输出电流,适配不同的负载需求。
    - 宽带宽和高斜率:支持高达315MHz的带宽和1300V/μs的斜率,确保快速响应。
    - 低失真设计:提供优秀的信号完整性,适合于需要低失真度的应用。
    - 独立供电接口:每个驱动器有独立的供电接口,减少相互间的串扰。
    - 温度保护和短路保护:集成的热关断和短路保护机制增强了系统的可靠性。

    4. 应用案例和使用建议


    THS6012非常适合应用于电信领域中的ADSL系统。它可以有效地驱动高速数据传输所需的信号。对于那些需要在低阻抗线上传输高电平信号的应用场景(如家庭网络和数据中心),THS6012能够提供稳定的性能。
    - 使用建议:在设计中,应充分考虑散热措施,以避免因过载而导致的过温损坏。合理选择外接电阻和电容,以确保电路在最佳状态下运行。

    5. 兼容性和支持


    - 兼容性:THS6012可以与其他标准集成电路进行协同工作,但需注意其电压等级和电源要求。
    - 支持:德州仪器提供详细的评估模块(Evaluation Module)和详尽的技术支持文档,便于开发者进行测试和调试。

    6. 常见问题与解决方案


    - Q:如何处理散热问题?
    - A:安装散热片或采用散热性能好的PCB布局,并确保器件的金属底座与散热层接触良好。

    - Q:电源电压不稳定怎么办?
    - A:建议使用稳压器来确保稳定的电源供应,并遵循推荐的工作条件,避免超出额定电压范围。

    7. 总结和推荐


    综上所述,THS6012是一款集高性能、高稳定性于一体的产品,在电信和数据通信领域中具备广泛的适用性。其独特的独立供电设计和出色的性能指标,使其成为同类产品中的佼佼者。建议在需要高速、高带宽的电信设备中优先选用。
    THS6012不仅在技术参数上具有明显的优势,而且在实际应用中也表现出色。无论是对于ADSL线路驱动还是其他高要求的数据传输应用,THS6012都是一个可靠的选择。

THS6012IGQER参数

参数

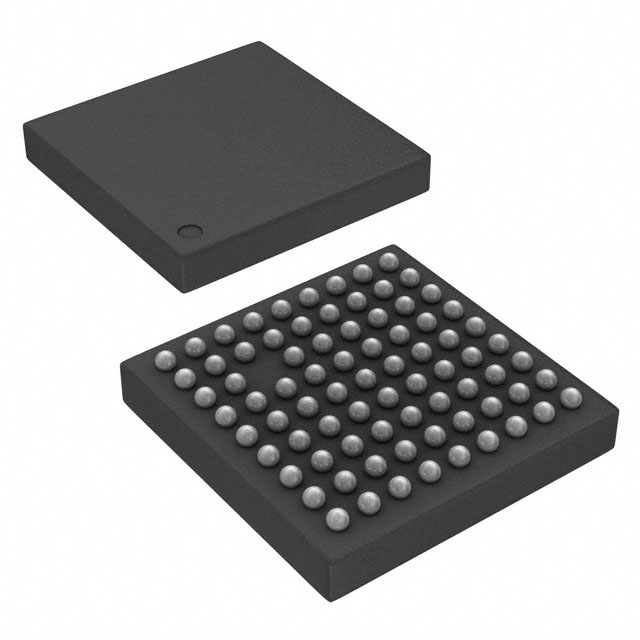

通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

THS6012IGQER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS6012IGQER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS THS6012IGQER THS6012IGQER数据手册

THS6012IGQER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 49.0322
5000+ ¥ 46.8374
10000+ ¥ 45.1407
库存: 3006
起订量: 204 增量: 0
交货地:
最小起订量为:10
合计: ¥ 490.32
