TUSB214QRWBTQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS

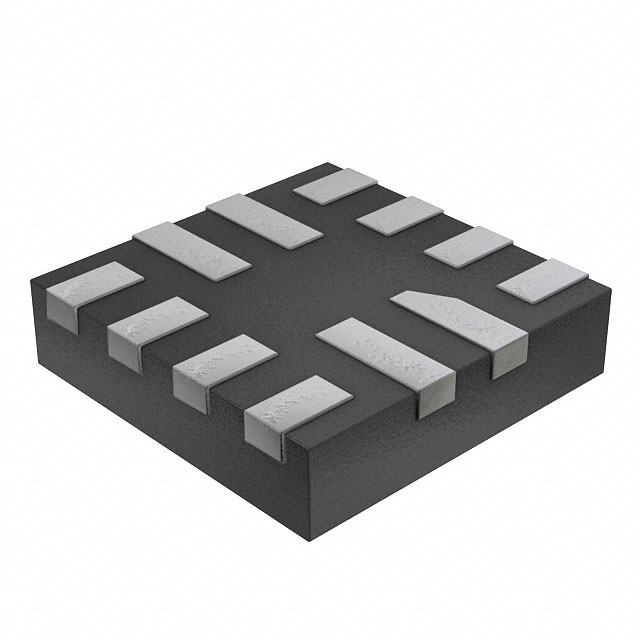

产品描述: Full Speed USB 2.0 High Speed Signal Conditioner USB 2.0 3.3V T/R Automotive 12-Pin X2QFN
供应商型号: TUSB214QRWBTQ1
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 其他接口芯片 TUSB214QRWBTQ1

TUSB214QRWBTQ1概述


    产品简介


    TUSB214-Q1 USB 2.0高速信号调理器
    TUSB214-Q1是德州仪器(Texas Instruments)生产的一款USB 2.0高速信号调理器。该产品专为汽车和其他消费类电子产品设计,符合USB 2.0、OTG 2.0和BC 1.2标准。该产品具备可编程的AC和DC增益功能,可以补偿不同长度和类型电缆的信号损失,特别适用于汽车信息娱乐系统、笔记本电脑、桌面计算机、扩展坞站、平板电脑、手机以及其他需要USB高速通信的应用场合。

    技术参数


    - 温度范围:-40°C到105°C
    - 工作电压:3.3V
    - HBM耐压等级:H1C
    - CDM耐压等级:C3
    - USB速度支持:低速(LS)、全速(FS)、高速(HS)
    - 电源电流消耗:
    - 高速模式激活时:22~30mA
    - 高速模式空闲时:14~22mA
    - 悬挂模式时:0.55~1.5mA
    - 全速或低速模式时:0.6~1.5mA
    - 断开连接时:0.7~1.5mA
    - 关断模式时:13~80μA
    - 输出电压:高电平(VOH)2.4V,低电平(VOL)0.4V
    - 输入阈值:高电平(VIH)2.4~3.6V,低电平(VIL)0.8V
    - 开关特性:高速模式下比特率480.24Mbps,上升时间(tRISE)≤100ps,下降时间(tFALL)≤100ps

    产品特点和优势


    特点:
    1. 兼容性强:符合USB 2.0、OTG 2.0和BC 1.2标准。
    2. 灵活性高:可通过电阻选择不同的信号增益和DC增益。
    3. 宽泛的工作温度范围:-40°C至105°C,适用于各种恶劣环境。
    4. 内置充电功能:集成BC 1.2充电下行端口控制器,能够兼容多种设备。
    优势:
    - 提升信号质量:通过可编程的AC和DC增益,显著改善USB高速信号传输质量。
    - 增强可靠性:具有较高的HBM和CDM耐压等级,能够在极端条件下保持稳定。
    - 降低开发成本:集成多种功能于一体,减少了外部组件的使用,简化了电路设计。

    应用案例和使用建议


    应用案例:
    - 汽车信息娱乐系统:用于提高车载娱乐系统的USB接口信号质量。
    - 笔记本和桌面电脑:增加USB接口的稳定性和可靠性。
    - 扩展坞站:确保连接设备的数据传输速度和稳定性。
    - 平板电脑和手机:通过高效率的充电功能提升用户体验。
    使用建议:
    - 在复杂环境中使用时,建议进行详细的信号完整性测试,以确保最佳的性能表现。
    - 针对不同的USB设备,应根据实际需求调整AC和DC增益设置。
    - 安装过程中,确保接地良好,避免电磁干扰影响信号传输质量。

    兼容性和支持


    兼容性:
    - TUSB214-Q1与各种USB 2.0和OTG设备兼容。
    - 支持外部拉低电阻来配置信号增益。
    支持和服务:
    - 德州仪器提供详细的技术文档和社区支持,帮助用户更好地理解和使用该产品。
    - 用户可以通过TI官方渠道获得最新的技术支持和更新信息。

    常见问题与解决方案


    问题:设备在高速模式下出现信号衰减现象。
    解决方案:
    - 检查外部拉低电阻是否正确配置,尝试更换不同阻值的电阻以获得更佳的信号增益。
    - 确保信号线长度不超过规范要求(最长5米预通道或2米后通道)。
    问题:设备在低温环境下无法正常启动。
    解决方案:
    - 检查供电电压是否稳定在3.3V左右,确保设备的电源线路无松动或接触不良。
    - 若发现设备仍然无法启动,考虑使用外部电容(0.1-µF)进行稳压处理。

    总结和推荐


    总结:
    TUSB214-Q1是一款高性能的USB高速信号调理器,具备强大的信号补偿能力、广泛的温度适应性以及良好的电气性能。其独特的可编程信号增益功能和完善的兼容性使其成为众多应用的理想选择。
    推荐:
    我们强烈推荐使用TUSB214-Q1来提升USB接口的信号质量和可靠性。无论是用于汽车、消费电子还是其他需要高速数据传输的应用场合,它都能提供出色的性能表现。同时,德州仪器的全面支持也使得其易于集成和调试。

TUSB214QRWBTQ1参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TUSB214QRWBTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB214QRWBTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TUSB214QRWBTQ1 TUSB214QRWBTQ1数据手册

TUSB214QRWBTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
