首页  >  产品百科  >  TRSF3221CDBR

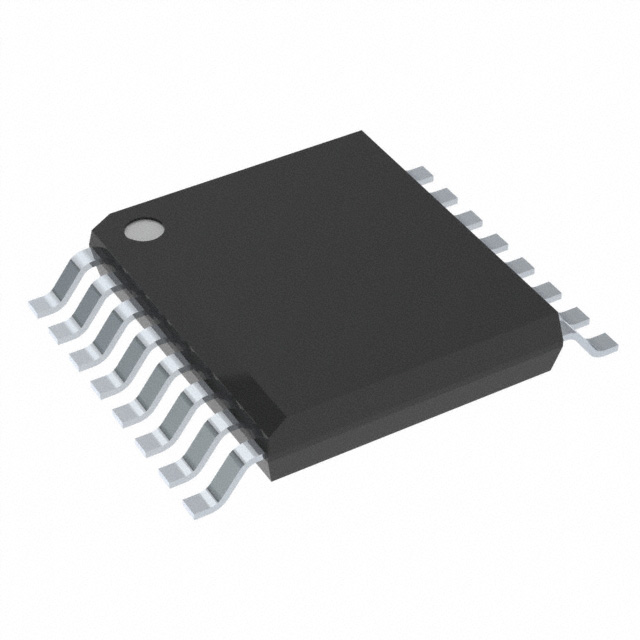

TRSF3221CDBR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Single Transmitter/Receiver RS-232 16-Pin SSOP T/R
供应商型号: TRSF3221CDBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TRSF3221CDBR

TRSF3221CDBR概述


    产品简介


    产品类型: TRSF3221 是一款单通道、3V 至 5.5V 的 RS-232 兼容线路驱动器/接收器,适用于各种便携式设备和通信应用。
    主要功能:
    - 支持 3V 到 5.5V 电源电压范围。
    - 最高数据传输速率可达 1 Mbit/s。
    - 自动电源下电功能可降低功耗,典型待机电流为 1 μA。
    - 具备 ±15 kV 的 ESD 保护能力(人体模型)。
    - 能够接受 5V 逻辑输入并用 3.3V 供电。
    应用领域:
    - 手持式和便携式设备。
    - PDA 和掌上电脑。
    - 笔记本、超薄笔记本和平板电脑。
    - 数码相机。
    - 移动电话和无线设备。

    技术参数


    供电电压:
    - 3V 至 5.5V
    - 正向输出电压范围:-0.3V 至 7V
    - 反向输出电压范围:0.3V 至 -7V
    - 供电电压差:13V
    电流特性:
    - 输入泄漏电流:±0.01 μA 至 ±1 μA
    - 无负载情况下,自动电源下电功能关闭时,供应电流:0.3 mA 至 1 mA
    - 无负载情况下,自动电源下电功能开启时,供应电流:1 μA 至 10 μA
    其他电气特性:
    - 高电平输入电压:2V 至 3.3V
    - 低电平输入电压:0.8V
    - 输入电压范围:-25V 至 25V
    工作温度范围:
    - 工作环境温度:-40°C 至 85°C

    产品特点和优势


    优势特点:
    - 宽泛的工作电压范围,支持 3V 到 5.5V 电压。
    - 高效的数据传输速度,最高可达 1 Mbit/s。
    - 强大的抗静电保护能力,支持 ±15 kV 的人体模型保护。
    - 自动电源下电功能能够有效降低功耗,在非活动状态下将功耗降至 1 μA。
    - 集成外部电容器数量较少,仅需四个 0.1 μF 电容器即可正常运行。

    应用案例和使用建议


    应用案例:
    - 在移动电话和数码相机中用于数据传输。
    - 在笔记本电脑和平板电脑中作为串行通信接口。
    使用建议:
    - 确保外接电容器值与手册中的规定一致,以保证最佳性能。
    - 当系统处于非活动状态时,利用自动电源下电功能来节省功耗。
    - 在高速数据传输环境下,可以适当调整外部电容器值以获得更好的性能。

    兼容性和支持


    兼容性:
    - TRSF3221 能够与其他电子设备和标准的 RS-232 接口轻松连接。
    - 支持 3V 到 5.5V 的宽电压范围,适应多种电源配置。
    支持和维护:
    - TI 提供详尽的技术文档和在线支持。
    - 厂商提供详尽的产品生命周期管理信息,确保用户获得长期的技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:电源电流过高
    - 解决办法: 检查是否启用了自动电源下电功能,如果启用,请确保系统在非活动状态下能够正确进入低功耗模式。
    - 问题:无法正确识别 RS-232 信号
    - 解决办法: 检查外部电容器是否正确连接且容量合适,重新检查系统中的其他连接线缆和信号线路。

    总结和推荐


    综合评估:
    - TRSF3221 集成了诸多先进特性,如宽电压范围、低功耗和强大的抗干扰能力,使其成为许多应用领域的理想选择。
    - 自动电源下电功能和灵活的控制选项使得其能够在多种不同的应用场合中发挥重要作用。
    - 对于需要高效、低功耗数据传输的移动设备,TRSF3221 是一个值得推荐的产品。无论是在手持设备还是工业应用中,都能提供可靠和稳定的性能。

TRSF3221CDBR参数

参数
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TRSF3221CDBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TRSF3221CDBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TRSF3221CDBR TRSF3221CDBR数据手册

TRSF3221CDBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.6672
2000+ ¥ 10.396
3000+ ¥ 10.1248
库存: 9000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 10667.2
