首页  >  产品百科  >  LMH6555SQE/NOPB

LMH6555SQE/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: SP Amp DIFF Line Driver Amp Single 3.63V 16-Pin WQFN EP T/R
供应商型号: LMH6555SQE/NOPB
供应商: 国内现货
标准整包数: 1000

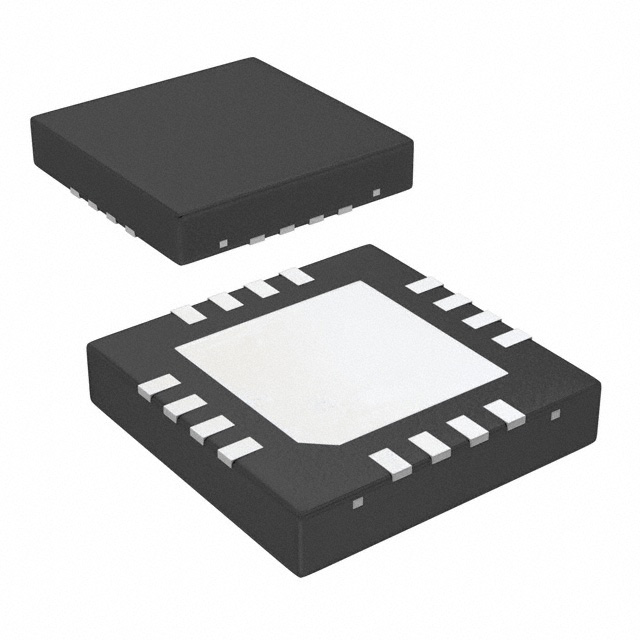

TEXAS INSTRUMENTS 其他接口芯片 LMH6555SQE/NOPB

LMH6555SQE/NOPB概述


    产品简介


    产品名称: LMH6555
    产品类型: 高速差分驱动器
    主要功能:
    - 实现单端信号到差分信号的转换
    - 驱动高速模拟数字转换器(ADC)
    - 具备固定的增益(13.7 dB)
    - 优秀的线性度和驱动能力(可承受100Ω差分负载)
    应用领域:
    - 差分ADC驱动器
    - 中频放大器
    - 通信接收机
    - 示波器前端
    - 例如:与ADC081000/ADC081500配合使用,形成高带宽数据采集系统(超过750 MHz)

    技术参数


    供电范围: +3.3V ±10%
    - 工作温度范围: -40°C 至 +85°C
    - 热阻: 65°C/W(16-Pin WQFN)
    - 输出短路持续时间: 无限
    - 共模输入电压: -0.4V 至 3V
    - 最大结温: +150°C
    - 存储温度范围: -65°C 至 +150°C
    电气特性:
    - 3 dB带宽: 1.2 GHz(VOUT = 0.80 VPP)
    - 增益平坦度: ±0.5 dB(VOUT = 0.80 VPP)
    - 二阶/三阶谐波: -53/-54 dBc(750 MHz)
    - 固定增益: 13.7 dB
    - 供电电流: 120 mA
    - 单电源操作: 3.3V ±10%
    - 可调共模输出电压

    产品特点和优势


    特点:
    - 高速性能(1.2 GHz)
    - 优秀的线性度(如2阶和3阶谐波)
    - 高共模抑制比(CMRR)
    - 支持宽范围的输入电压和工作温度
    - 可调整的共模输出电压
    - 小巧紧凑的WQFN封装(16-pin)
    优势:
    - 适用于高带宽的数据采集系统
    - 高增益平坦度保证信号不失真
    - 强大的驱动能力(能驱动100Ω差分负载)
    - 低功耗,低噪声特性使其在高性能应用中表现出色

    应用案例和使用建议


    应用场景:
    - 在与ADC081000/ADC081500配合使用时,可以构建一个优秀的8位数据采集系统,带宽可超过750 MHz。
    - 在通信接收机和示波器前端应用中,可确保高精度的信号处理。
    使用建议:
    - 在应用过程中,需注意输入信号的幅度和频率限制,以防止过载或失真。
    - 确保正确的接地和屏蔽措施,避免信号干扰。
    - 保持适当的散热设计,避免过高的工作温度导致性能下降。

    兼容性和支持


    兼容性:
    - 与德州仪器的ADC081000/ADC081500系列ADC具有良好的兼容性。
    - 适用于各种常见的高带宽差分输入ADC。
    支持:
    - 德州仪器提供全面的技术支持和文档资料。
    - 通过官方网站(www.ti.com)可以获得详细的规格说明书和技术支持资源。

    常见问题与解决方案


    常见问题:
    - 如何正确连接引脚?
    - 工作温度范围内的性能如何?
    解决方案:
    - 引脚连接需参考官方提供的连接图,确保每个引脚的正确连接方式。
    - 对于不同工作温度下的性能,可参考电气特性的图表,了解温度变化对增益和其他性能指标的影响。

    总结和推荐


    总体评价:
    - LMH6555是一款高性能的高速差分驱动器,适用于需要高带宽和精确信号处理的应用场景。
    - 其卓越的线性度和驱动能力使其成为构建高精度数据采集系统的理想选择。
    - 细致的设计和良好的兼容性使得它在多个应用领域都能表现优异。
    推荐:
    - 推荐给需要高速差分信号处理和高带宽数据传输的工程师和技术人员。
    - 特别适合于通信接收机、示波器前端、医疗成像设备等领域。

LMH6555SQE/NOPB参数

参数
长*宽*高 4mm*4mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMH6555SQE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH6555SQE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS LMH6555SQE/NOPB LMH6555SQE/NOPB数据手册

LMH6555SQE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 51.6014
2000+ ¥ 50.2895
3000+ ¥ 48.9776
库存: 3000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 51601.4
