LMH0044SQ/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Adaptive Cable Equalizer Serial Interface 16-Pin WQFN EP T/R
供应商型号: LMH0044SQ/NOPB
供应商: 国内现货
标准整包数: 1000

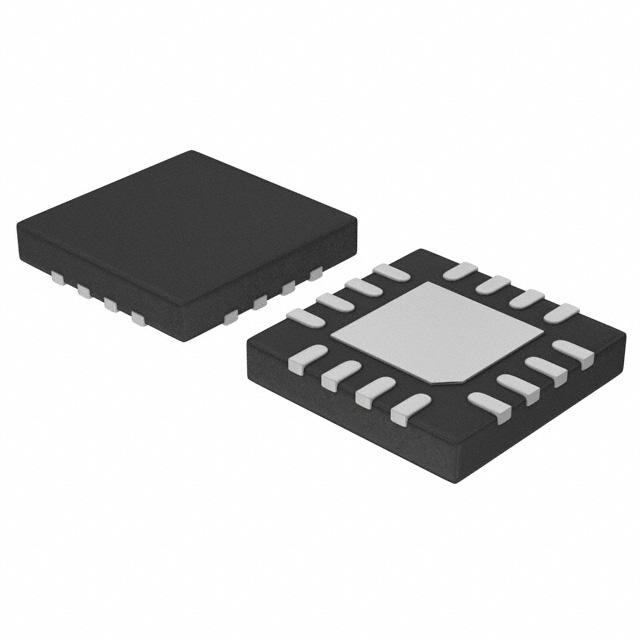

TEXAS INSTRUMENTS 其他接口芯片 LMH0044SQ/NOPB

LMH0044SQ/NOPB概述

    LMH0044 SMPTE 292M / 259M Adaptive Cable Equalizer

    1. 产品简介


    产品类型:
    LMH0044是一款用于补偿通过同轴电缆或其他介质传输的数据信号衰减的单片集成电路。它专为支持各种串行数字接口(如SMPTE 292M、SMPTE 344M和SMPTE 259M)而设计。
    主要功能:
    - 支持数据速率从125 Mbps到1.485 Gbps。
    - 能够对长达200米的Belden 1694A电缆进行等化处理,对于270 Mbps的数据率能够支持至400米。
    - 实现了直流恢复以处理病态数据条件。
    应用领域:
    - 广播和专业视频设备中的串行数字数据均衡和接收。
    - 适用于需要长距离、高数据率传输的应用场景。

    2. 技术参数


    - 供电电压: 3.3V ±5%
    - 输入耦合电容: 1.0 µF
    - AEC电容器: 1.0 µF
    - 工作温度范围: 0°C 到 +85°C
    - 最大输入数据率: 1485 Mbps
    - 最小输入数据率: 125 Mbps
    - 输入电压摆幅: 720 mVP-P 至 950 mVP-P
    - 输出电压摆幅: 750 mVP-P (差分)
    - 输出电阻: 单端50 Ω
    - 静态电流: 63 至 77 mA
    - 上升/下降时间: 100 ps 至 220 ps
    - 输出过冲: 1% 至 5%

    3. 产品特点和优势


    - 宽广的工作范围: LMH0044能够适应从125 Mbps到1.485 Gbps的广泛数据速率。
    - 卓越的电缆等化能力: 它可以处理长达200米的Belden 1694A电缆,在270 Mbps下支持最长400米。
    - 自动等化控制: 具备自调整能力,可以根据电缆长度动态调节等化强度。
    - 兼容性强: 兼容多种标准串行数字接口,包括SMPTE 292M、SMPTE 344M和SMPTE 259M。

    4. 应用案例和使用建议


    - 典型应用场景: 在专业视频和广播系统中作为数据接收器或均衡器,确保数据的完整性和稳定性。
    - 使用建议: 在选择电缆长度时,需考虑电缆材质及具体应用场景的数据需求。同时,建议参考TI提供的应用指南以优化PCB布局,确保最佳性能。

    5. 兼容性和支持


    - 兼容性: LMH0044与Gennum GS1574A引脚兼容,易于替代。
    - 支持: TI提供详细的文档和支持服务,包括技术支持、应用指南和技术资料下载。建议客户在使用过程中遇到任何问题时及时联系TI官方支持团队。

    6. 常见问题与解决方案


    - 问题1: 为何功耗随电缆长度变化?
    - 解决方案: 功耗随着电缆长度增加而降低。对于更长的电缆,建议选择较低的数据率或更短的电缆以减少功耗。

    - 问题2: 如何设置MUTE阈值?
    - 解决方案: 通过调节MUTEREF电压来设置MUTE阈值,确保信号完整性。

    7. 总结和推荐


    综上所述,LMH0044是一款专为高数据率串行数字接口设计的高性能电缆等化器,具备强大的功能和广泛的适用性。对于需要长距离、高数据率传输的视频和广播应用,LMH0044是一个理想的选择。考虑到其出色的技术指标和丰富的功能,强烈推荐此产品给相关领域的工程师和设计师。

LMH0044SQ/NOPB参数

参数
4.1mm(Max)
4.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
