GC2011A-PB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: GC2011A-PB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 GC2011A-PB

GC2011A-PB概述

    GC2011A 3.3V Digital Filter Chip

    产品简介


    GC2011A是一款专为实现高速数字滤波而设计的芯片。它支持高达106百万样本每秒(MSPS)的输入速率,适用于各种需要复杂信号处理的应用场景,如通信系统、雷达和医疗成像等领域。该芯片具有16个滤波单元,提供双路径处理能力,可以进行12位或24位数据处理,14位系数处理,并且拥有32位内部精度。此外,它还具备多种模式选择,能够灵活适应不同的应用需求。

    技术参数


    GC2011A的关键技术参数如下:
    - 工作电压: 3.3V
    - 输入速率: 高达106 MSPS
    - 输入数据格式: 12位或24位二进制数据
    - 系数格式: 14位
    - 输出格式: 8、10、12、14、16、20或24位
    - 内部精度: 32位
    - 工作温度范围: 商业级(0°C 至 +70°C)
    - 功耗: 在80MHz下约1.6瓦
    - 封装形式: 160针四扁平封装(QFP)和160针球栅阵列封装(PBGA)

    产品特点和优势


    GC2011A相比之前的GC2011型号,在多个方面都有显著改进。主要特点包括:
    - 高输入速率:最高可达106 MSPS,适合高速信号处理。
    - 双路径处理:支持复杂输入数据处理。
    - 增强控制接口:支持R/W、CS或RE、WE、CE信号。
    - 电源管理:内置时钟丢失检测和功率下降模式。
    - 适配性强:提供多种滤波模式,适应不同应用需求。

    应用案例和使用建议


    GC2011A广泛应用于通信、雷达和医疗成像等领域。例如,在通信系统中,它可用于实现实时信号处理,提高传输效率;在雷达系统中,用于多路径干扰抑制;在医疗成像中,用于图像重建和噪声过滤。建议在设计中充分考虑其双路径输入能力和多种滤波模式选择,以最大限度发挥其性能。

    兼容性和支持


    GC2011A采用3.3V单电源供电,与旧版GC2011相比,电源兼容性更好。其电气和定时规范已根据生产测试进行了调整,确保更稳定可靠的工作。用户可以通过微处理器接口进行控制、输出和诊断操作,并利用内部诊断功能进行故障排查。Graychip公司提供了详尽的技术支持和维护服务,帮助用户解决问题。

    常见问题与解决方案


    以下是几个用户可能遇到的问题及解决方案:
    1. 输入电压超出范围:
    - 解决方案:确保输入电压不超过Vcc + 0.5V(3.8V),建议使用电压电平转换器。
    2. 时钟信号丢失:
    - 解决方案:启用内置时钟丢失检测电路,或将控制位设置为进入功率下降模式。
    3. 数据格式不匹配:
    - 解决方案:通过控制寄存器配置适当的输入输出数据格式,支持二进制补码和偏移二进制数据转换。

    总结和推荐


    综上所述,GC2011A是一款高性能、多功能的数字滤波芯片,适用于高速信号处理的各类应用场景。它的高效能和灵活性使其在市场上具有较强的竞争力。强烈推荐给需要进行高速数据处理的工程设计人员和系统集成商。

GC2011A-PB参数

参数
长*宽*高 15mm(长度)*1.16mm(高度)

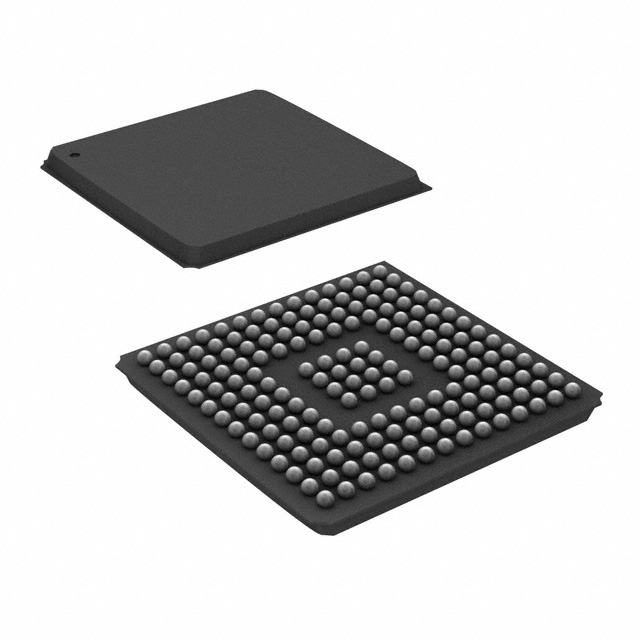

通用封装 BGA-160
安装方式 贴片安装
零件状态 停产
包装方式 托盘

GC2011A-PB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

GC2011A-PB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS GC2011A-PB GC2011A-PB数据手册

GC2011A-PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 461.5065
100+ ¥ 445.4541
1000+ ¥ 437.4279
2000+ ¥ 433.4148
库存: 1233
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 4615.06
