TUSB217RGYTQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed USB 2.0 High Speed Signal Conditioner USB 2.0 5V T/R Automotive 14-Pin VQFN EP
供应商型号: C702375
供应商: 国内现货
标准整包数: 1

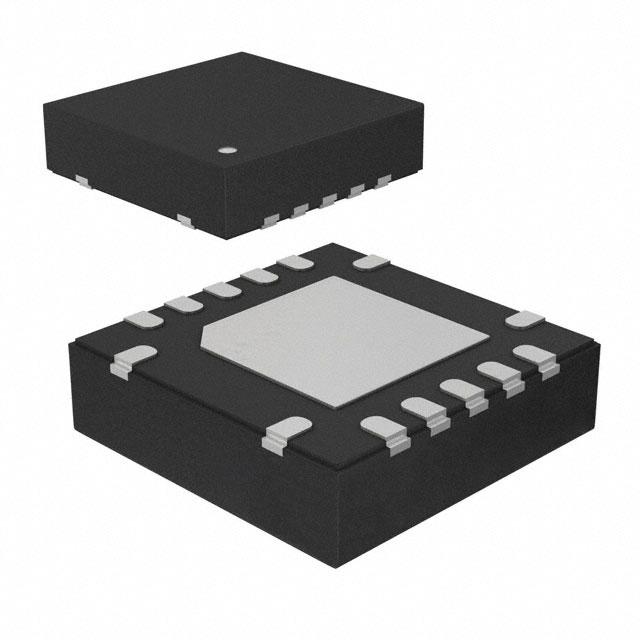

TEXAS INSTRUMENTS 其他接口芯片 TUSB217RGYTQ1

TUSB217RGYTQ1概述


    产品简介


    TUSB217-Q1 USB高带宽信号调节器是一款专为汽车和其他工业应用设计的高性能电子元器件。它支持USB 2.0协议,可以处理低速(LS)、全速(FS)和高速(HS)信号。这款信号调节器广泛应用于汽车娱乐系统、头单元、媒体中心,以及笔记本电脑、台式机、平板电脑、手机和电视等消费电子设备中。此外,它也适用于延长电缆长度和提高信号质量的应用场景。

    技术参数


    | 参数项 | 规格范围 |

    | 供电电压 | 2.3 V 至 6.5 V |
    | 工作温度范围 | -40°C 至 105°C |
    | 高速活动电流 | 22 mA 至 36 mA |
    | 全速电流 | 0.75 mA 至 1.4 mA |
    | 低功耗关闭电流 | 0.8 mA 至 1.4 mA |
    | 时钟信号范围 | 100 kHz |
    | 眼图测试条件 | 支持5米长电缆 |
    | 频率范围 | 480 Mbps |

    产品特点和优势


    1. 汽车级认证:通过AEC-Q100认证,适用于汽车应用,可承受广泛的温度范围。
    2. 超低功耗:支持断电和关机状态下的低功耗操作。
    3. 兼容性强:与USB 2.0、OTG 2.0和BC 1.2标准完全兼容。
    4. 信号增强功能:提供四种不同强度的信号增强(边缘增强和直流增强),支持高达5米的电缆长度。
    5. 灵活的配置:通过外部电阻选择不同的信号增强等级,并且支持通过I2C模式进行配置。
    6. 鲁棒性:通过专有设计提升了信号质量,而不会增加传播延迟。

    应用案例和使用建议


    应用案例:
    - 汽车信息娱乐系统
    - 汽车头单元
    - 平板电脑、手机、电视
    - 主动电缆和电缆延长器
    - 背板
    使用建议:
    1. 在设计过程中,确保将TUSB217-Q1正确放置于靠近USB连接器的位置,以实现最佳的信号补偿效果。
    2. 根据电缆长度和损失情况调整BOOST设置。初始推荐设置为BOOST级别0,然后逐步尝试BOOST级别1和更高级别,直到满足要求。
    3. 使用I2C模式进行设备配置和状态读回时,确保SCL和SDA引脚被短暂拉高以启用控制器。

    兼容性和支持


    兼容性:
    - 与标准I2C协议兼容,方便进行配置和状态读取。
    - 适用于各种USB协议,如USB 2.0、OTG 2.0和BC 1.2。
    支持信息:
    - TI提供详尽的技术文档和支持资源,包括参考设计、应用指南和工具软件。
    - 用户可以通过TI社区资源获取技术支持,包括在线论坛和设计支持工具。

    常见问题与解决方案


    1. 问题:如何正确配置BOOST级别?
    解决方案:初始推荐设置为BOOST级别0,然后逐步尝试BOOST级别1和更高,直到达到最佳性能。

    2. 问题:电源供应不稳定如何处理?
    解决方案:确保电源供应稳定后再进行启动,同时推荐使用外部电容以保持电源稳定。

    3. 问题:信号质量不佳如何改善?
    解决方案:通过调整BOOST和RXSEN设置来优化信号质量,也可以通过外部电阻进行微调。

    总结和推荐


    综合评估:
    TUSB217-Q1是一款性能卓越、稳定性高的USB信号调节器,特别适合汽车和消费电子应用。它通过先进的信号增强技术显著提升了USB信号的质量,同时支持多种配置方式以适应不同的应用场景。
    推荐:
    强烈推荐TUSB217-Q1用于需要高信号质量和长距离传输的USB系统中。其强大的兼容性、灵活性和易用性使其成为市场上一款极具竞争力的产品。

TUSB217RGYTQ1参数

参数
3.65mm(Max)
3.65mm(Max)
1mm(Max)
通用封装 VQFN-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TUSB217RGYTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB217RGYTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TUSB217RGYTQ1 TUSB217RGYTQ1数据手册

TUSB217RGYTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
