LMC555CTP/NOPB

产品分类: 定时器
厂牌: TEXAS INSTRUMENTS
产品描述: 150μA 1.5V 15V BGA 贴片安装,黏合安装 1.44mm(长度)*380μm(高度)
供应商型号: LMC555CTP/NOPB
供应商: 国内现货
标准整包数: 100

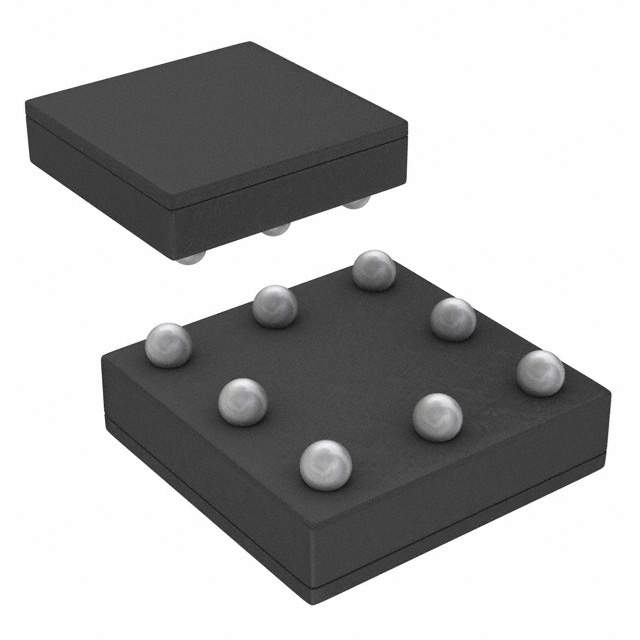

TEXAS INSTRUMENTS 定时器 LMC555CTP/NOPB

LMC555CTP/NOPB概述

    LMC555 CMOS Timer Technical Overview

    1. 产品简介


    LMC555 是德州仪器(Texas Instruments)开发的一款CMOS通用定时器,是标准555系列定时器的CMOS版本。该器件提供了精确的时间延迟和频率生成能力,适用于需要低功耗和低供电电流尖峰的应用场合。它可以在多种封装中选择,包括SOIC、VSSOP、PDIP以及TI专有的8引脚DSBGA封装。

    2. 技术参数


    - 功能
    - 最快的无稳态频率为3 MHz
    - 可用最小的8引脚DSBGA封装(1.43mm x 1.41mm)
    - 在5V电源下典型功率损耗小于1mW
    - 确保在1.5V电源下工作
    - 输出完全兼容于TTL和CMOS逻辑电平
    - 测试到输出电流水平±10mA和50mA
    - 降低供电电流尖峰
    - 极低的复位、触发和阈值电流
    - 卓越的温度稳定性
    - 引脚兼容555系列定时器
    - 应用
    - 精确计时
    - 脉冲生成
    - 顺序计时
    - 时间延迟生成
    - 脉宽调制
    - 脉冲位置调制
    - 线性斜坡发生器

    3. 产品特点和优势


    LMC555提供一系列独特的功能和优势:
    - 高性能:最高无稳态频率达3 MHz,确保在高频率下的可靠性能。
    - 低功耗:最小封装下典型功率损耗仅为1mW,在5V电源下表现尤为显著。
    - 兼容性:引脚兼容555系列定时器,方便设计与集成。
    - 温度稳定性:卓越的温度稳定性,确保在广泛的工作温度范围内稳定运行。
    - 低电流尖峰:减少输出转换期间的供电电流尖峰,增强可靠性。

    4. 应用案例和使用建议


    典型应用场景:
    - 脉冲生成:LMC555可用于产生稳定的脉冲信号,适用于电机控制、传感器触发等场合。
    - 时间延迟生成:通过调整外部电阻和电容值,可以精确控制延迟时间,适用于各种延时电路设计。
    - 脉宽调制:通过调节控制电压,可以实现脉宽调制,用于驱动LED或直流电机。
    使用建议:
    - 在设计中合理选择封装,如小尺寸的DSBGA适合空间受限的设计。
    - 注意供电电压和电流需求,以保证器件正常工作并延长使用寿命。
    - 在进行多模块连接时,确保每个模块间良好的接地和电源供应,避免干扰。

    5. 兼容性和支持


    - 兼容性:LMC555与555系列定时器引脚兼容,便于替换传统器件。
    - 支持:德州仪器提供详尽的技术文档和社区资源支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题:LMC555不输出预期波形。
    - 解决方案:检查输入触发信号是否正确,确认电路接线无误。
    - 问题:功率损耗过高。
    - 解决方案:检查供电电压是否超出规定范围,调整外部电阻和电容值以优化电路设计。
    - 问题:温度稳定性不佳。
    - 解决方案:在极端环境下使用时,选择更高性能的封装形式或添加散热措施。

    7. 总结和推荐


    LMC555是一款高性能、低功耗的CMOS定时器,非常适合需要精确计时和脉冲生成的应用场合。其小巧的封装和卓越的温度稳定性使其成为许多电子设计的理想选择。推荐在需要高精度和稳定性的应用场景中使用LMC555。
    以上是对LMC555 CMOS定时器的全面技术概述,包括产品特点、技术参数、应用场景以及常见问题的解决方法。希望这份指南能帮助您更好地理解和应用这款器件。

LMC555CTP/NOPB参数

参数
最大工作供电电压 15V
最小工作供电电压 1.5V
典型供电电流 150μA
长*宽*高 1.44mm(长度)*380μm(高度)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LMC555CTP/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMC555CTP/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 定时器 TEXAS INSTRUMENTS LMC555CTP/NOPB LMC555CTP/NOPB数据手册

LMC555CTP/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 13.4638
200+ ¥ 13.1215
300+ ¥ 12.7792
库存: 203
起订量: 100 增量: 250
交货地:
最小起订量为:100
合计: ¥ 1346.38
