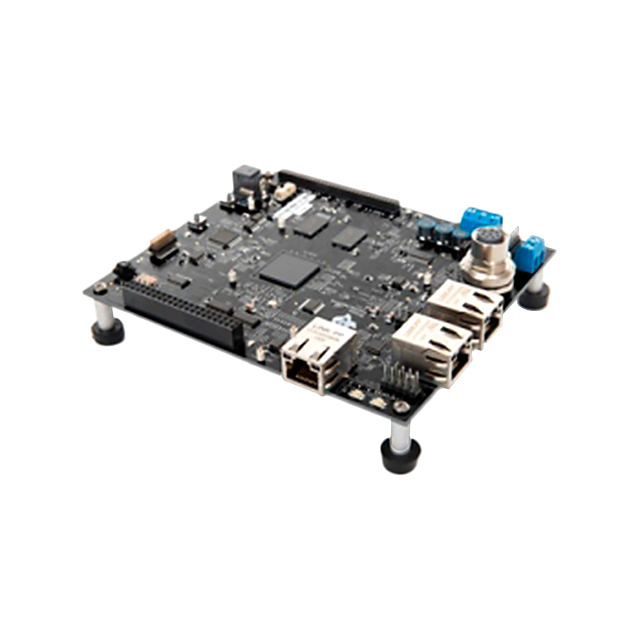

TMDSIDK437X

厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments AM4379 和 AMIC120开发套件, ARM Cortex A9内核, AM437 and AMIC120 Industrial Development Kit
供应商型号: TMDSIDK437X
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) TMDSIDK437X

TMDSIDK437X概述

    AM437x Sitara™ 处理器技术手册

    产品简介


    AM437x Sitara™处理器是德州仪器(Texas Instruments)推出的一款高性能处理器,基于ARM Cortex-A9核心构建。这款处理器具有强大的处理能力,高达1GHz的处理速度,专为各种工业自动化、医疗监测及嵌入式系统设计。它配备了先进的图形加速引擎和多种接口,支持复杂的应用需求,如丰富的图形用户界面(GUI)、实时处理和工业通信协议(例如EtherCAT、PROFIBUS、PROFINET、EtherNet/IP等)。AM437x系列处理器提供了广泛的内存选项和支持,包括QSPI-NOR和LPDDR2,以满足不同应用场景的需求。

    技术参数


    - CPU:ARM Cortex-A9 32位RISC微处理器,最高处理速度可达1GHz。
    - 缓存:32KB的L1指令缓存和数据缓存;256KB的L2缓存或L3 RAM。
    - 内存支持:支持32位LPDDR2、DDR3和DDR3L,最高时钟频率分别为533Mbps和800Mbps。
    - 外设接口:
    - 支持最多两个USB 2.0高速双角色端口。
    - 支持最多两个工业千兆以太网MAC(10/100/1000 Mbps),具有集成交换机。
    - 最多六个UART,每个都支持IrDA和CIR模式,所有UART均支持RTS和CTS流控制。
    - 最多两个多通道音频串行端口(McASPs)。
    - 最多五个多通道串行外围接口(McSPIs)。
    - 最多三个I2C主/从接口。
    - 最多三个增强型捕获模块(eCAPs)。
    - 最多六个增强型高分辨率脉冲宽度调制模块(eHRPWMs)。
    - 最多三个增强型正交编码脉冲模块(eQEPs)。
    - 安全特性:硬件加密加速器(AES、SHA、RNG、DES和3DES),支持安全启动(仅适用于AM437xHS设备)。

    产品特点和优势


    - 高效处理:内置的ARM Cortex-A9处理器能够提供高达1GHz的处理速度,能够应对复杂的计算任务。
    - 先进图形处理:配备PowerVR SGX™图形加速器,支持高达20M三角形每秒的3D图形渲染能力,可实现丰富的人机交互界面。
    - 多样化的外设支持:支持多种接口标准,如USB、UART、McASP、McSPI、I2C、CAN、以及高级安全特性和多通道音频处理。
    - 实时处理:具备独立的可编程实时单元子系统(PRU-ICSS),支持实时协议如EtherCAT、PROFINET等。
    - 安全性:内置的硬件加密加速器和安全启动功能,增强了设备的安全性,确保数据传输的安全性。

    应用案例和使用建议


    AM437x处理器广泛应用于各类工业控制系统、医疗设备及便携式数据终端。例如,在患者监测系统中,通过结合高精度的ADC和先进的图形显示,可以提供直观且精确的健康监测数据;在工业自动化领域,PRU-ICSS子系统的支持使得实时控制和数据处理成为可能。针对特定应用场景,建议对系统配置进行适当优化,例如增加更多的内存资源来提高数据处理效率,或者调整电源管理策略以减少能耗。

    兼容性和支持


    AM437x系列处理器兼容多种存储器接口,如LPDDR2、DDR3、DDR3L以及NAND、NOR和SRAM等,这大大提高了系统的灵活性。德州仪器提供了详尽的技术文档、软件工具和支持社区,帮助开发者快速上手并解决开发过程中遇到的问题。

    常见问题与解决方案


    - Q1:如何确保安全启动?
    - A1:确保在AM437xHS设备上启用安全启动功能,并正确配置加密密钥。

    - Q2:如何提高图形处理性能?
    - A2:增加GPU的内存分配,或者使用更高效的图形渲染算法。

    总结和推荐


    综上所述,AM437x Sitara™处理器凭借其强大的处理能力和丰富的外设接口,在工业自动化、医疗监测等领域有着广泛的应用前景。对于需要高性能处理能力和丰富接口支持的应用场景,推荐使用AM437x处理器。此外,德州仪器提供的强大技术支持和丰富的开发资源,使得开发者能够更加便捷地进行产品开发和调试。

TMDSIDK437X参数

参数
Flash大小 -
主要属性 -
RAM大小 1GB
最大工作供电电压 -
程序存储器类型 FLASH,NOR FLASH
核心处理器 ARM® Cortex®-A9
最小工作供电电压 -
外设 -
内核数 -
最大时钟频率 -
接口类型 -
速度 -
I/O电压 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

TMDSIDK437X厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMDSIDK437X数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) TEXAS INSTRUMENTS TMDSIDK437X TMDSIDK437X数据手册

TMDSIDK437X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4035.069
200+ ¥ 3932.4825
1000+ ¥ 3829.896
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 40350.69
直接购买
加入购物车
